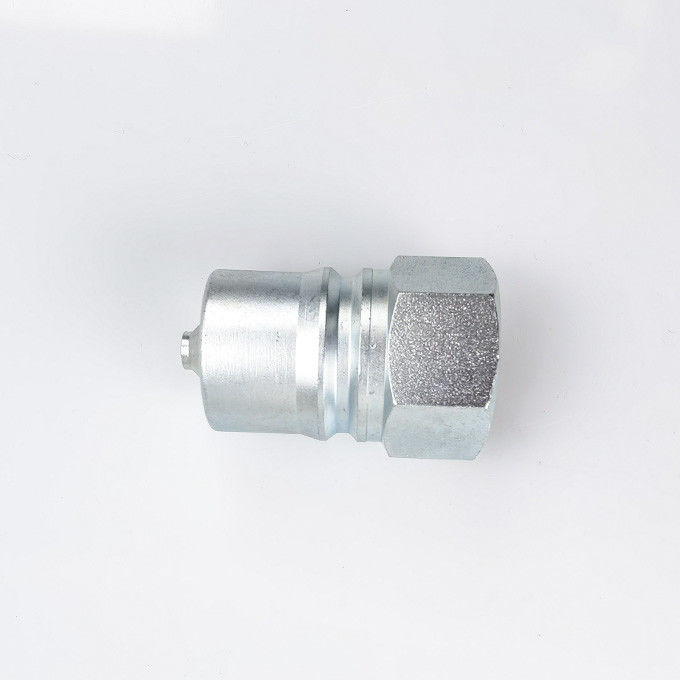

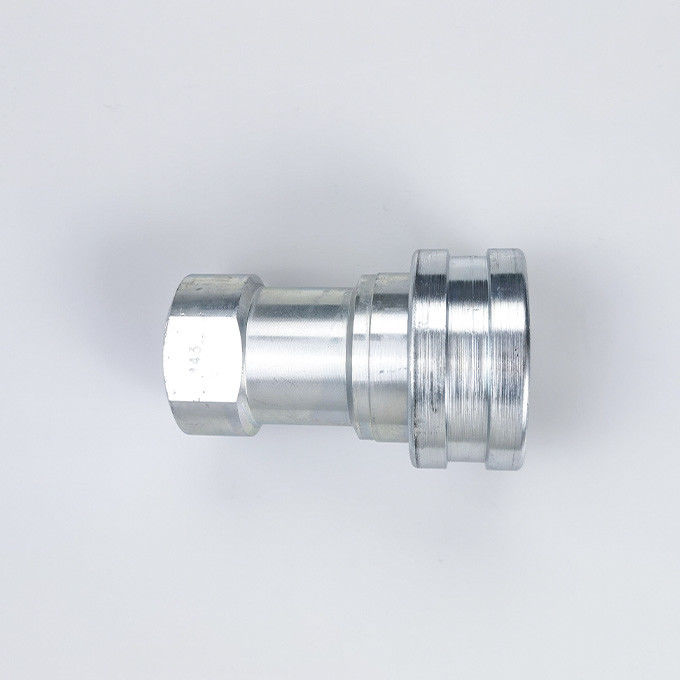

CB-SPM-10F ISO 7241-A Гидравлическая быстрая сцепка (набор розетки и розетки)
Carterberg CB-SP-10F - это надежный гидравлический набор быстрой сцепки, разработанный в соответствии со стандартами ISO 7241-A.Эта модель включает в себя полный набор как розетки, так и разъединителей, обеспечивающих быстрое, безопасное и беспроницаемое соединение для систем передачи жидкости.Изготовленный с учетом точности и долговечности, он идеально подходит для требовательных промышленных и мобильных гидравлических приложений.
CB-SP-10F предназначен для обеспечения полной совместимости с другими стандартными сцеплениями ISO 7241-A на рынке, что позволяет бесшовную смену с такими брендами, как Parker, Faster и Hansen.Механизм блокировки рукава обеспечивает безопасную работу, а отвержденные компоненты обеспечивают долгосрочную надежность под давлением.
Ключевые особенности
•Совместимость стандарта ISO 7241-A
Полностью взаимозаменяемый с другими стандартными сцеплениями ISO 7241-A от мировых производителей.
•Нержавеющая сталь, устойчивая к коррозии
Обеспечивает длительный срок службы в требовательных условиях.
•Полный набор: Вставка + разъем
Включает как мужские, так и женские компоненты в одном SKU для удобной установки.
•Конструкция марионеточного клапана
Минимизирует потерю жидкости при отключении, предотвращая загрязнение.
•Покрытия от пыли необязательны
Помогает защитить внутренние элементы сцепления и продлить срок службы.
•Широкий диапазон размеров
От 1/4 ̊ до 1 ̊, подходит для различных требований к потоку.
Типичные применения
• Гидравлическое оборудование для строительства и сельского хозяйства
• Системы быстрого отключения мобильного оборудования
• Общие применения для энергетики жидкостей
• Гидравлические системы из нержавеющей стали для коррозионной среды
Технические спецификации
| Размер тела |
Партнo. |
LS |
Φ D |
HS |
А. |
T |
| 1/4 дюйма. |
CB-S2М-10F |
50 |
26 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
CB-S3М-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
CB-S4М-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
CB-S6М-10F |
80 |
48 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
CB-S8М-10F |
99.5 |
53 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 НПТ2 |
| Размер тела |
Партнo. |
ЛП |
В |
HP |
А. |
T |
| 1/4 дюйма. |
СБ-П2М-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
СБ-П3М-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
СБ-П4М-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
СБ-П6М-10F |
54 |
28 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
СБ-П8М-10F |
65.5 |
35 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
СБ-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
СБ-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
СБ-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 НПТ2 |
Обмен информацией
Модель CB-SPM-10F от Carterberg разработана в полном соответствии со стандартами ISO 7241-A, обеспечивая совместимость с широким спектром брендов на рынке.Эта гидравлическая быстрая сцепка может быть заменена на аналогичные модели от Parker, Hansen, Faster и других ведущих производителей.Независимо от того, заменяете ли вы существующие компоненты или стандартизируете между системами, эта связка обеспечивает надежное и бесшовное соответствие.
Сопутствующие продукты в серии Carterberg ISO 7241-A
Ищете другие размеры или конфигурации в серии ISO 7241-A?
Эти модели имеют одни и те же стандарты высокой производительности и совместимости размеров, что дает вам широкий выбор для различных гидравлических приложений.
Запросить индивидуальное решение сцепления по стандарту ISO 7241-A
Нужна другая нить или материал?Картерберг предоставляет индивидуальные гидравлические решения быстрого соединения для удовлетворения ваших системных требований.
