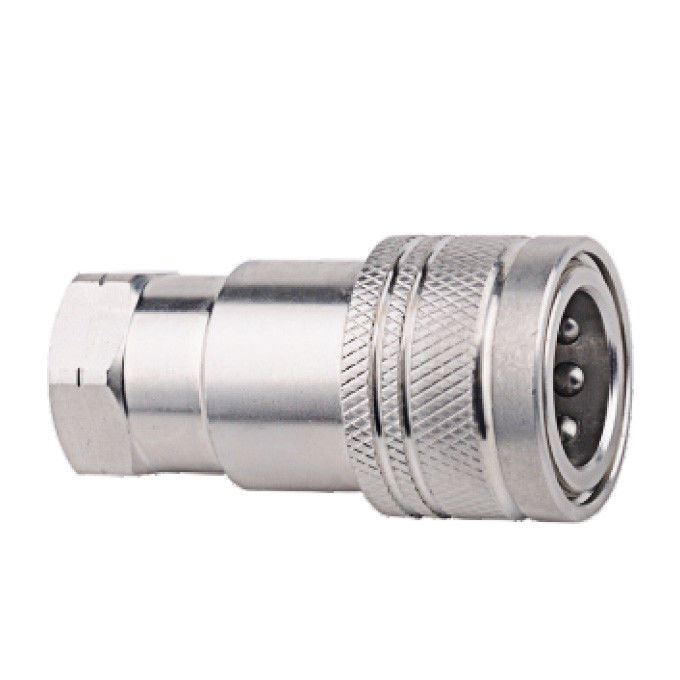

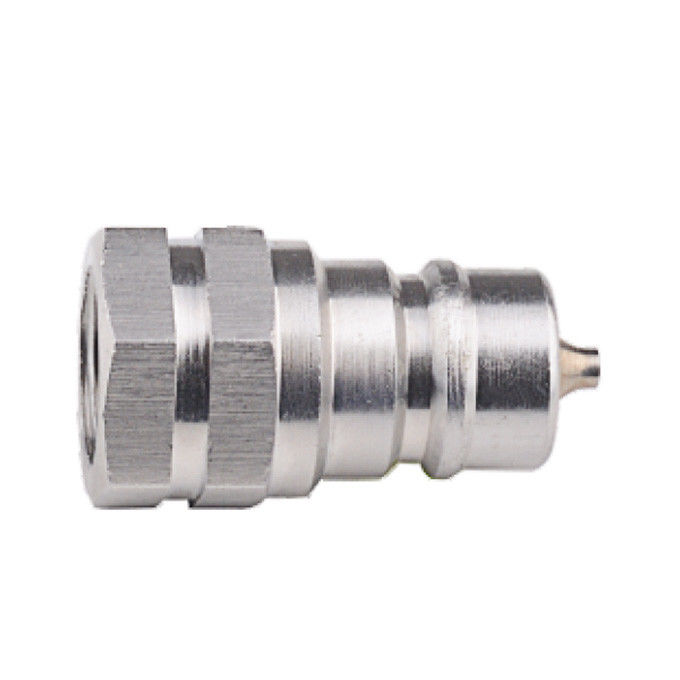

CB-SPL-10F ISO 7241-A Гидравлическая быстрая сцепка из нержавеющей стали
Carterberg CB-SPL-10F представляет собой высокопроизводительный гидравлический набор быстрой сцепки, разработанный в соответствии со стандартами ISO 7241-A.Этот продукт включает в себя как розетки (мужчины), так и розетки (женщины), обеспечивая безопасное, свободное от утечек и простое в эксплуатации решение для гидравлических систем, требующих быстрого подключения и отключения.
Сделанные из коррозионностойкой нержавеющей стали, сцепления CB-SPL-10F обеспечивают повышенную долговечность в суровых условиях эксплуатации, таких как сельское хозяйство, строительство, морское и промышленное оборудование.Конструкция шарового блокировщика обеспечивает безопасную блокировку под высоким давлением, в то время как механизм клапана предотвращает разлив жидкости во время отключения.
Ключевые особенности
• Полный комплект: включает в себя розетку и розетку
• Построен по спецификациям ISO 7241-A для полной взаимозаменяемости
• Корпус из нержавеющей стали устойчив к ржавчине, износу и коррозии
• Соединение с шариковой блокировкой обеспечивает вибрационную устойчивость
• Нитриловые уплотнители (NBR) стандарта, с Viton/EPDM необязательно
• Доступен в формате BSPP, NPT или на заказ
Заявления
• Гидравлические цепи в строительной и дорожной технике
• сельскохозяйственное оборудование
• Промышленные гидравлические системы, требующие высокого потока и надежности
• Гидравлические операции на море и на море
• оборудование, требующее частого быстрого подключения/отключения
Технические спецификации
| Размер тела |
Партнo. |
LS |
Φ D |
HS |
А. |
T |
| 1/4 дюйма. |
CB-S2Л-10F |
50 |
26 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
CB-S3Л-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
CB-S4Л-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
CB-S6Л-10F |
80 |
48 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
CB-S8Л-10F |
99.5 |
53 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
CB-S10 л-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12 л-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
CB-S16 л-10F |
158 |
99 |
75*6 |
26 |
G2 НПТ2 |
| Размер тела |
Партнo. |
ЛП |
В |
HP |
А. |
T |
| 1/4 дюйма. |
СБ-П2Л-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
СБ-П3Л-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
СБ-П4Л-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
СБ-П6Л-10F |
54 |
28 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
СБ-П8Л-10F |
65.5 |
35 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
СБ-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
СБ-P12L-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
СБ-P16L-10F |
98 |
61 |
75*6 |
26 |
G2 НПТ2 |
Хотите заменить или модернизировать существующие соединители?
Независимо от того, заменяете ли вы устаревшие арматуры или стандартизируете оборудование в вашем флоте, CB-SPL-10F Картерберга предназначен для обеспечения совместимости ISO 7241-A с постоянной производительностью.Для применений, подверженных коррозии, давлению или частому повторному подключению, наша конструкция из нержавеющей стали обеспечивает долговечную надежность.
Нужно проверить размеры или подтвердить обмен?
Частые вопросы
• Для чего используется гидравлическая быстрая сцепка CB-SPL-10F?
CB-SPL-10F представляет собой гидравлический набор быстрой сцепки из нержавеющей стали (запри и розетка), построенный в соответствии со стандартами ISO 7241-A.Он обычно используется в строительных, сельскохозяйственных и промышленных гидравлических системах, требующих частого отключения и повторного подключения с минимальными потерями жидкости.
• Совместим ли CB-SPL-10F с паркерскими, быстрыми или с Stucchi?
- Да, это так.CB-SPL-10F полностью взаимозаменяем с ISO 7241-A сцеплениями таких марок, как Parker (6600 серии), Faster (ANV), Stucchi (A серии) и другие.Не забудьте проверить тип нити и размер при замене существующих компонентов.
• Какие размеры и типы нитей доступны?
Эта модель доступна в нескольких размерах корпуса, включая 1/4", 3/8", 1/2", 3/4" и 1" опции нитей включают BSPP, NPT и метрические типы.Спецификации настраиваемых нитей могут быть запрошены на основе ваших системных требований.
• Могу ли я использовать CB-SPL-10F в коррозионной среде?
- Да, конечно.Сцепление CB-SPL-10F изготовлено из коррозионностойкой нержавеющей стали и идеально подходит для использования в морских, морских,и химических жидкостных применений, где необходима долговечность и герметичность без утечек.
• Как я могу запросить предложение или техническую помощь?
Ты можешь.свяжитесь с нашей инженерной командойс вашими спецификациями, требованиями к потоку или деталями применения.Мы предлагаем быструю реакцию, настраиваемые варианты и поддержку для оптовых или OEM заказов.
