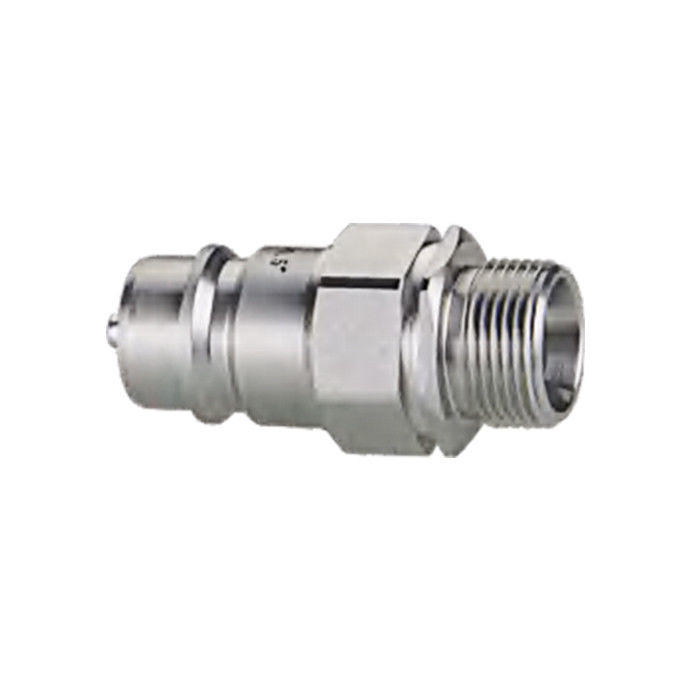

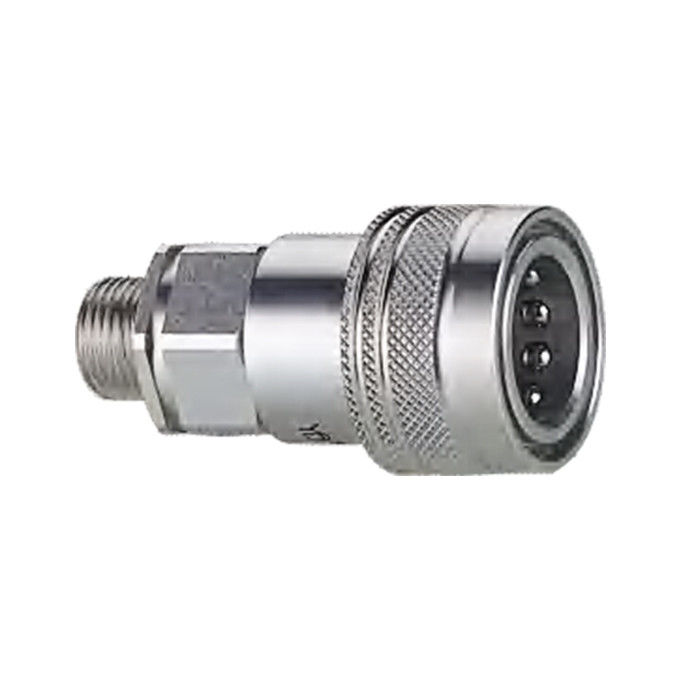

SP-10M-7 Гидравлическая быстрая сцепка Соответствует ISO 7241-A
SP-10M-7 представляет собой высокопроизводительный гидравлический набор быстрой сцепки от Carterberg, разработанный в соответствии со спецификациями ISO 7241-A.Обладая прочным корпусом из углеродистой стали и механизмом клапана, он обеспечивает надежное соединение и минимальную потерю жидкости под давлением.
Сцепление включает в себя как компоненты розетки, так и розетки, обеспечивая полную совместимость с системами ISO A в различных отраслях промышленности.
Ключевые особенности
• Соответствует стандарту ISO 7241-A
• Строительство из углеродистой стали для долговечности
• Безопасное соединение шарикового блокировщика с помощью клапана
• Устойчивое к утечке отсоединение
• Доступно в нескольких размерах: 1/4", 3/8", 1/2", 3/4", 1"
• Виды нитей: BSPP и NPT
• Совместим с Parker 6600, Faster ANV, Aeroquip 5600, Hansen HA15000
Технический обзор
| Размер тела |
Партнo. |
LS |
Φ D |
HS |
А. |
T |
| 1/4 дюйма. |
CB-S2S-10M-7
|
53.5
|
26
|
22*6 |
13.1
|
G1/4 NPT1/4
|
| 3/8 дюйма |
CB-S3S-10M-7
|
57.5
|
31.5
|
27*6 |
18.5
|
G3/8 NPT3/8
|
| 1/2 дюйма. |
CB-S4S-10M-7
|
66.5
|
38
|
27*6
|
23.8
|
G1/2 NPT1/2
|
| 3/4 дюйма. |
CB-S6S-10M-7
|
81.5
|
46
|
36*6
|
30.6
|
G3/4 NPT3/4
|
| 1" |
CB-S8S-10M-7
|
96
|
54
|
41*6
|
36.7
|
G1 НПТ1
|
| Размер тела |
Партнo. |
ЛП |
В |
HP |
Φ А |
T |
| 1/4 дюйма. |
CB-P2S-10M-7
|
46
|
15
|
19*6 |
11.85
|
G1/4 NPT1/4
|
| 3/8 дюйма |
CB-P3S-10M-7
|
53
|
21.5
|
22*6 |
17.3
|
G3/8 NPT3/8
|
| 1/2 дюйма. |
CB-P4S-10M-7
|
58
|
26.5
|
27*6
|
20.55
|
G1/2 NPT1/2
|
| 3/4 дюйма. |
CB-P6S-10M-7
|
66
|
28
|
34*6
|
29.1
|
G3/4 NPT3/4
|
| 1" |
CB-P8S-10M-7
|
79
|
35
|
41*6
|
34.3
|
G1 НПТ1
|
Применение
• Мобильное строительное и дорожное оборудование
• Гидравлические системы сельскохозяйственного и лесного хозяйства
• Промышленные производственные линии
• Устройства, требующие регулярного быстрого подключения и отключения
Частые вопросы
С какими системами совместим SP-10M-7?
Он подходит для любого интерфейса ISO 7241-A, включая такие бренды, как Parker, Faster и Stucchi.
Сможет ли он справиться с высоким давлением?
- Да, это так.В зависимости от размера тела, он поддерживает до 5000 PSI.
Какие нитки доступны?
Стандартные нитки - BSPP и NPT.Другие по запросу.
Какие материалы для уплотнения используются?
NBR - стандартный;Витон или EPDM доступны для более высокой температуры или совместимости с жидкостями.
