Name: cb spb 1f a iso 7241 b гидравлическая быстрая сцепка
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPB-1F-A
Availability: InStock

Домой > продукты > гидравлические быстрые соединения >

cb spb 1f a iso 7241 b гидравлическая быстрая сцепка

Место происхождения:

Китай

Фирменное наименование:

Carterberg

Сертификация:

IATF16949

Номер модели:

CB-SPB-1F-A

Свяжитесь с нами

Запросите цитату

cb spb 1f a iso 7241 b гидравлическая быстрая сцепка

Детали продукта

тип:

гидравлическое быстрое соединение

Серия:

ИСО 7241-Б

Размер:

1/4", 3/8", 1/2", 3/4", 1"

Материал:

Медь

Рабочее давление:

от 20°C до +80°C

Номинальное давление:

До 5000 psi

Максимальная скорость потока:

До 50 GPM

Приложение:

Мобильные гидравлические и пневматические инструменты,устройства для смазки и химические диспенсеры,

Условия оплаты и доставки

Количество мин заказа

Переговоры

Цена

Подлежит обсуждению

Упаковывая детали

картонный

Время доставки

7-20 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, Western Union

Поставка способности

5000~20000 pc/month

СОБЩЕННЫЕ ПРОДУКТЫ

гидравлические быстрые сцепления ISO-серии ISO-7241-a

Лучшая цена

Муфта 42Mpa серии 1/4 PD диагностическая гидравлическая быстрая

Лучшая цена

Стандарт быстрой муфты 42Mpa NPT серии 1/4 PD диагностический гидравлический

Лучшая цена

Плоская гидравлическая высокое давление быстрое сцепление с блокировкой рукава 1/4 "

Лучшая цена

Свяжитесь с нами

86-021-37214610

Свяжитесь сейчас

Описание продукта

CB-SPB-1F-A ISO 7241-B Гидравлическая быстрая сцепка.

Сцепление CB-SPB-1F-A Картерберга - это долговечное решение быстрого подключения, разработанное для систем жидкости среднего и высокого давления, полностью соответствующее спецификациям ISO 7241-1 серии B.Изготовленная из коррозионностойкой латуни, эта модель сочетает в себе механизм блокировки шаров, самозапечатывающийся клапан и защитную пылевую крышку в одном надежном соединительном устройстве.

Разработанный для быстрого подключения и отключения без потери жидкости, CB-SPB-1F-A подходит для широкого спектра гидравлических, пневматических и водяных систем.

Ключевые особенности

• Совместимость измерений по стандарту ISO 7241-B

• Конструкция кузова из латуни

• Встроенная пылевая крышка для защиты концов соединения от обломков

• Конструкция шарикового замка для безопасного, вибрационно-устойчивого соединения

• Закрытие марионеточного клапана позволяет минимизировать разлив во время отключения

• Доступно в вариантах BSPP, NPT, SAE

• Эффективная конструкция с минимальным падением давления

Преимущества материала и производительности

Изготовленный полностью из латуни, CB-SPB-1F-A предлагает сильный баланс механической целостности и коррозионной устойчивости.Его компактная форма и чистая конструкция отключения делают его особенно подходящим для мобильных приложений и полуоткрытых сред.

В отличие от моделей из нержавеющей стали, направленных на агрессивную химическую устойчивость, эта модель разработана для надежности в смазке, сжатом воздухе, водоснабжении и общих гидравлических схемах.

Технические спецификации

Атрибут	Стоимость
Материал	Медь
Номинальное давление	До 5000 psi
Операционная температура	-20°C до +80°C
Максимальная скорость потока	До 50 GPM
Варианты печати	Buna-N (стандарт), Viton, PTFE
Доступные размеры	1/4" ′′ 1"
Нитки	BSPP / NPT / SAE

Визуальность и размеры продукта

Данная модель поставляется в комплекте с розеткой и розеткой.В розетке имеется клапан и пылевая крышка;вентиль использует систему блокировки шариков с подталкиванием к подключению.

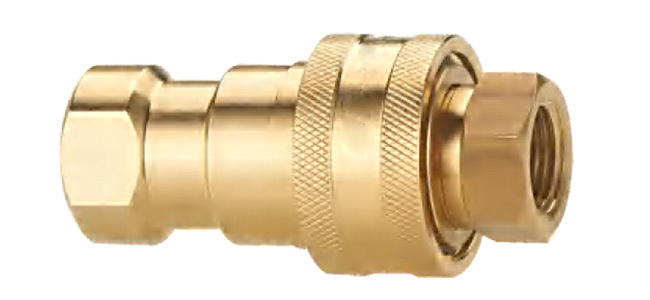

• Полный набор

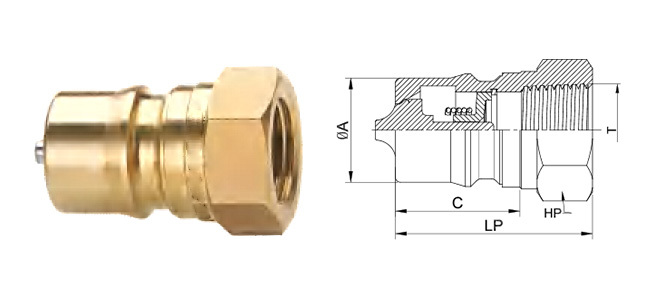

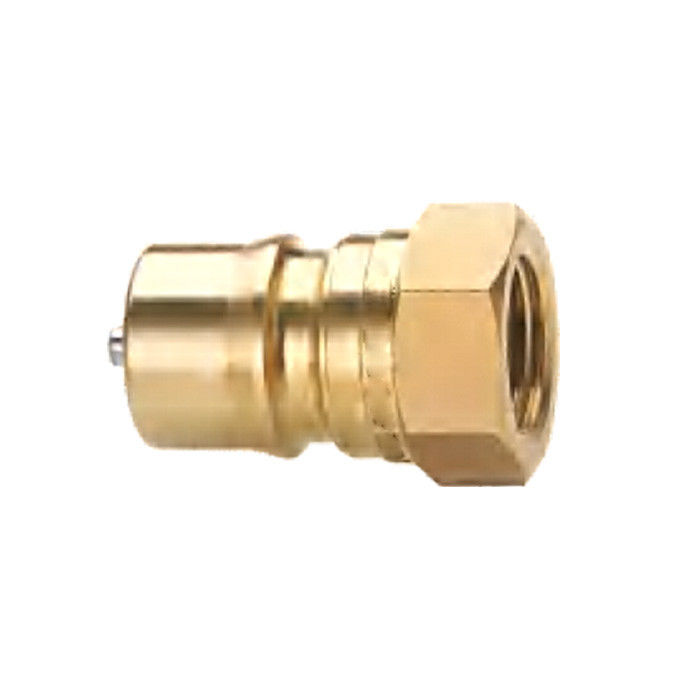

• Компонент розетки

Размер тела	Партнo.	ЛП	В	HP	А.	T
1/4 дюйма.	CB-P2B-1FG	35.5	22.8	19*6	13	G1/4
1/4 дюйма.	CB-P2B-1FN	35.5	22.8	19*6	13	НПТ1/4
3/8 дюйма	CB-P3B-1FG	40	25	22*6	14	G3/8
3/8 дюйма	CB-P3B-1FN	40	25	22*	14	НПТ3/8
1/2 дюйма.	CB-P4B-1FG	46.5	28	27*6	18	G1/2
1/2 дюйма.	CB-P4B-1FN	46.5	28	27*6	18	NPT1/2
3/4 дюйма.	CB-P6B-1FG	56	36	36*6	22	G3/4
3/4 дюйма.	CB-P6B-1FN	56	36	36*6	22	НПТ3/4
1"	CB-P8B-1FG	65	45	41*6	23	G1
1"	CB-P8B-1FN	65	45	41*6	23	НПТ1

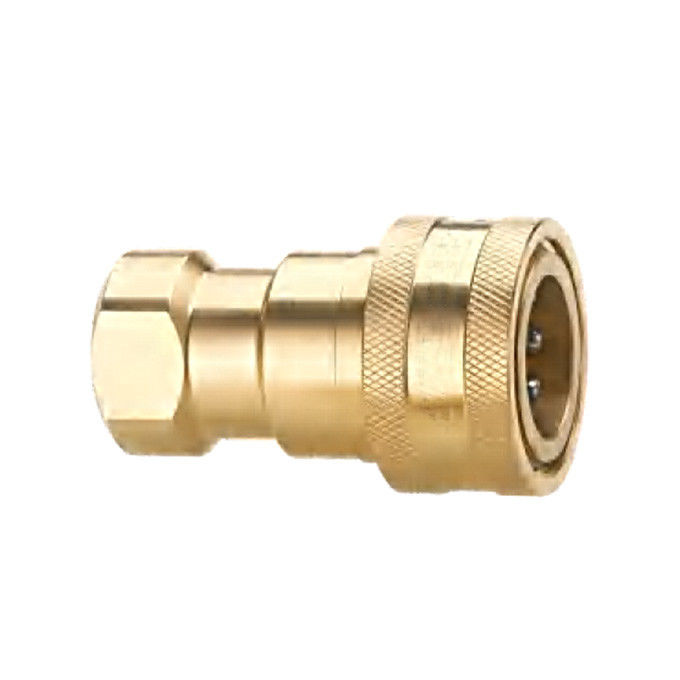

• Компонент сокета

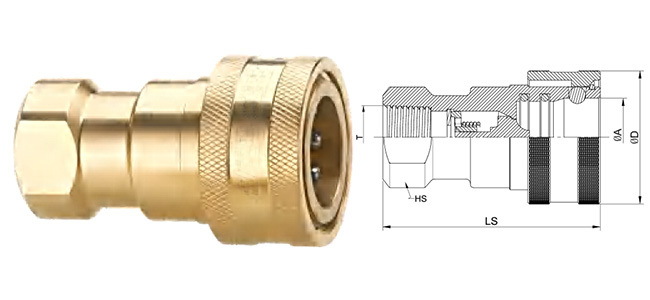

CB-SPB-1F-A socket with poppet valve and brass cap – ISO 7241-B female coupler

Размер тела	Партнo.	LS	Φ D	HS	А.	T
1/4 дюйма.	CB-S2B-1FG	58	28.5	19	13	G1/4
1/4 дюйма.	CB-S2B-1FN	58	28.5	19	13	НПТ1/4
3/8 дюйма	CB-S3B-1FG	65	35	22	14	G3/8
3/8 дюйма	CB-S3B-1FN	65	35	22	14	НПТ3/8
1/2 дюйма.	CB-S4B-1FG	74	44.5	28.5	18	G1/2
1/2 дюйма.	CB-S4B-1FN	74	44.5	28.5	18	NPT1/2
3/4 дюйма.	CB-S6B-1FG	92	54	36	22	G3/4
3/4 дюйма.	CB-S6B-1FN	92	54	36	22	НПТ3/4
1"	CB-S8B-1FG	105	65	41	23	G1
1"	CB-S8B-1FN	105	65	41	23	НПТ1

Заявления

CB-SPB-1F-A обычно используется в:

• Мобильные гидравлические и пневматические инструменты

• Устройства для смазки и химические диспенсеры

• Системы перемещения сжатого воздуха и воды

• Тракторы и легкие машины

• Общие промышленные циклы жидкостей

Совместимость

Данная модель взаимозаменяема со следующими продуктами, соответствующими стандарту ISO B:

• Серия Паркер 60

• Более быстрые серии HNV

• Аэрокомплект FD45

• Серия Hansen HK

Подробная информация о совместимости приведена на сайте:

Руководство по обмену брендами

Почему выбрать CB-SPB-1F-A?

Особенность	Преимущество
Нормальное давление 5000 psi	Подходит для систем среднего/высокого давления
Замок шаров + уплотнение куклы	Замок шаров + уплотнение куклы
Материал из латуни	Экономически эффективная защита от коррозии
Проектирование пылевой капсулы	Улучшенная защита во время хранения и транспортировки

Нужна цитата или поддержка?

Наша команда может помочь вам подтвердить размеры портов, выбрать правильную пломбу и соответствовать вашему запросу.

Прошу вас!Свяжитесь с нами
