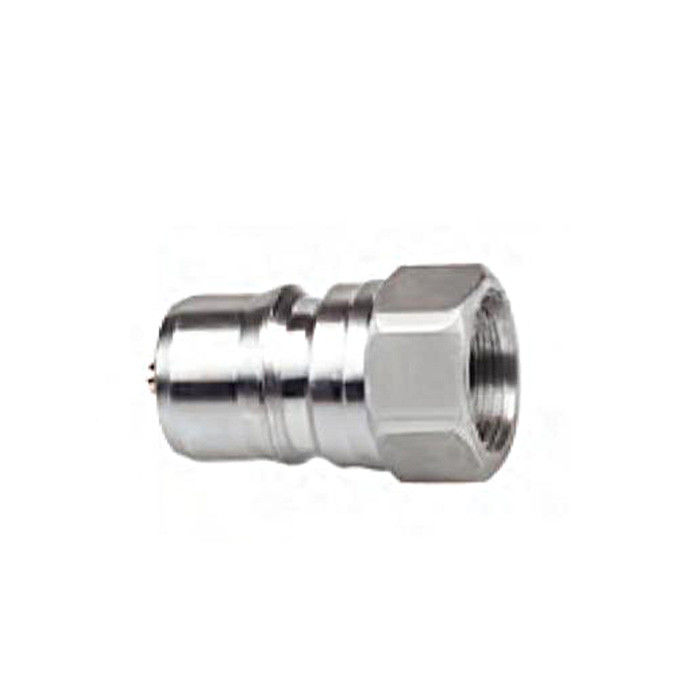

CB-SP-1F-SS Гидравлическая быстрая сцепка.
CB-SP-1F-SS представляет собой высокоточную конструкцию ISO 7241-B быстрого сцепления изготовлен полностью из 316 нержавеющей стали, предназначенный для надежной работы в высокотемпературных, агрессивных жидкости,и санитарной среды.
Эта модель включает в себя систему двойного отключения клапана и механизм блокировки шариком, обеспечивающий безопасное, безпроточное отключение даже под давлением.Его стандартные уплотнения Viton обеспечивают отличную химическую и тепловую стабильность.
Идеально подходит для применений, где чистая жидкость, коррозионная стойкость и тепловая надежность имеют решающее значение.
Ключевые особенности
• Полностью соответствует размерам ISO 7241-1 серии B
• Изготовлен из твердой нержавеющей стали 316 для повышенной коррозионной стойкости
• Двойной отключающий клапан предотвращает потерю жидкости с обеих сторон при отключении
• Точная система закрепления шарикового замка
• Стандартные уплотнители Viton: совместимы с горячим маслом, паром, растворителями
• Чистое подключение/отключение в требовательных условиях
• Доступно в формате BSPP, NPT или SAE
Проектировано для чистых жидкостей и суровых материалов
Благодаря конструкции из полностью нержавеющей стали 316 и уплотнениям Viton, CB-SP-1F-SS превосходит в требовательных отраслях:
• Устойчив к агрессивным химическим веществам, соленой воде и чистящим средствам
• Безопасная работа при температуре до +180°C
• Совместима с санитарными системами, требующими частых циклов подключения
• Долговечная устойчивость к коррозии, окислению и деформации уплотнения
Технические спецификации
| Размер (дюйм) |
Давление (psi) |
Скорость потока (GPM) |
| 1/8 дюйма |
2000 |
1 |
| 1/4 дюйма. |
2000 |
3 |
| 3/8 дюйма |
2000 |
6 |
| 1/2 дюйма. |
1500 |
18 |
| 3/4 дюйма. |
1500 |
25 |
| 1" |
1000 |
50 |
•Температурный диапазон: от -20°C до +180°C
•Тип печати: Viton (другие доступны по запросу)
Визуальность и размеры продукта
Данный продукт включает в себя как компоненты розетки, так и розетки.
Каждая деталь изготовлена из нержавеющей стали 316, что обеспечивает точность размеров и чистую поверхность.

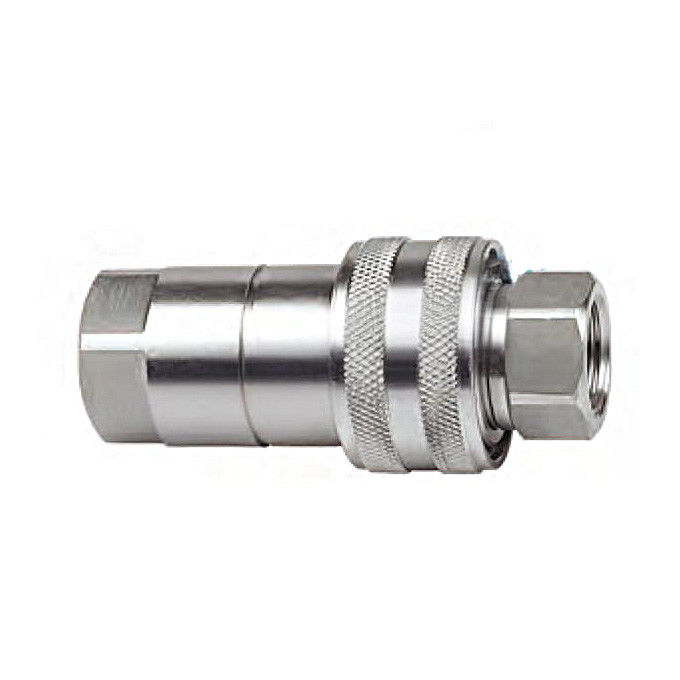

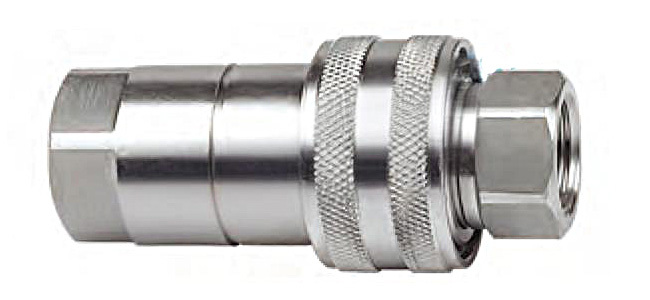

• Полный набор

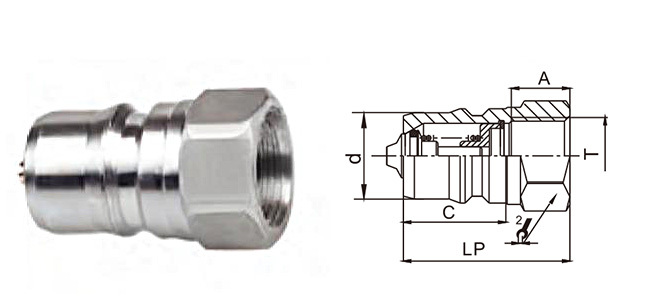

• Компонент розетки
| Партнo. |
ЛП |
d |
В |
HEX2 |
А. |
T |
| CB-P1M-1F-SS |
31 |
10.8 |
19 |
14 |
10 |
G1/8 NPT1/8 |
| CB-P2M-1F-SS |
36 |
14.2 |
22.8 |
19 |
13 |
G1/4 NPT1/4 |
| CB-P3M-1F-SS |
40 |
19 |
25 |
24 |
13 |
G3/8 NPT3/8 |
| CB-P4M-1F-SS |
46.5 |
23.5 |
28 |
27 |
17 |
G1/2 NPT1/2 |
| CB-P6M-1F-SS |
56 |
31.5 |
36 |
36 |
22 |
G3/4 NPT3/4 |
| CB-P8M-1F-SS |
63 |
37.8 |
35.5 |
41 |
23 |
G1 НПТ1 |

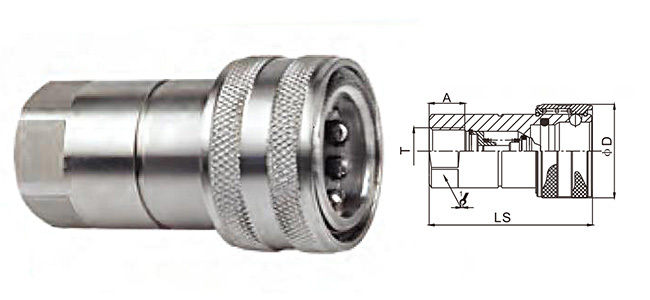

• Компонент сокета
| Партнo. |
LS |
¢D |
HEX1 |
А. |
T |
| CB-S1M-1F-SS |
50 |
24 |
17 |
10 |
G1/8 NPT1/8 |
| CB-S2M-1F-SS |
58 |
28.5 |
19 |
13 |
G1/4 NPT1/4 |
| CB-S3M-1F-SS |
65 |
35 |
24 |
13 |
G3/8 NPT3/8 |
| CB-S4M-1F-SS |
73.4 |
42 |
30 |
17 |
G1/2 NPT1/2 |
| CB-S6M-1F-SS |
92 |
54 |
36 |
22 |
G3/4 NPT3/4 |
| CB-S8M-1F-SS |
103 |
65 |
41 |
23 |
G1 НПТ1 |
Сценарии применения
CB-SP-1F-SS оптимизирован для:
• Химические преобразования и сдвиг жидкости
• Санитарные или гигиенические трубы
• оборудование для переработки продуктов питания и напитков
• Морские и морские системы
• паровые, нефтяные и растворительные трубы
• Системы OEM в области производства электроэнергии и очистки воды
Совместимость между брендами
Эта связка полностью взаимозаменяема с:
• Серия Паркер 60
• Более быстрые серии HNV
• Аэрокомплект FD45
• Серия Hansen HK
Почему выбрать CB-SP-1F-SS?
| Особенность |
Преимущества |
| 316 из нержавеющей стали |
Никаких потерь жидкости при отключении |
| Витонная уплотнение |
Устойчив до 180°C и устойчив к агрессивным жидкостям |
| Металлические станки |
Чистый поток, надежная герметика, минимальный износ |
| Двойной отключатель |
Никаких потерь жидкости при отключении |
Нужна помощь в выборе материала или печати?
Позвольте нам помочь с размерами портов, совместимостью жидкостей и конкретными конфигурациями.
Прошу вас!Свяжитесь с нами
