Name: cb sp 1f iso 7241 b гидравлическая быстрая сцепка
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-1F
Availability: InStock

Домой > продукты > гидравлические быстрые соединения >

cb sp 1f iso 7241 b гидравлическая быстрая сцепка

Место происхождения:

Китай

Фирменное наименование:

Carterberg

Сертификация:

IATF16949

Номер модели:

CB-SP-1F

Свяжитесь с нами

Запросите цитату

cb sp 1f iso 7241 b гидравлическая быстрая сцепка

Детали продукта

тип:

гидравлическое быстрое соединение

Серия:

ИСО 7241-Б

Размер:

1/8" - 2"

Материал:

углеродистая сталь, латунь, 303/316 нержавеющая сталь

Номинальное давление:

До 5000 psi

Скорость потока:

До 200 гпм

Материалы уплотнения:

Буна-Н, неопрен, ЭПДМ, ФКМ

Температурный диапазон:

На основе материала тюленей

Условия оплаты и доставки

Количество мин заказа

Переговоры

Цена

Подлежит обсуждению

Упаковывая детали

Картон

Время доставки

7-20 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, Western Union

Поставка способности

5000~20000 pc/month

СОБЩЕННЫЕ ПРОДУКТЫ

гидравлические быстрые сцепления ISO-серии ISO-7241-a

Лучшая цена

Муфта 42Mpa серии 1/4 PD диагностическая гидравлическая быстрая

Лучшая цена

Стандарт быстрой муфты 42Mpa NPT серии 1/4 PD диагностический гидравлический

Лучшая цена

Плоская гидравлическая высокое давление быстрое сцепление с блокировкой рукава 1/4 "

Лучшая цена

Свяжитесь с нами

86-021-37214610

Свяжитесь сейчас

Описание продукта

CB-SP-1F ISO 7241-B Гидравлическая быстрая сцепка

Быстрая сцепка CB-SP-1F от Carterberg является универсальным решением, предназначенным для удовлетворения размерных требований ISO 7241-1 серии B.Проектировано для стандартных систем передачи жидкости в сельском хозяйстве, строительства и общей промышленности, эта модель сочетает в себе самозапечатывающийся клапан с прочной конструкцией шарикового замка, обеспечивающей безопасные, чистые и эффективные гидравлические соединения.

Этот SKU представляет собой стандартный и наиболее широко совместимый вариант в серии Carterberg ISO B, что делает его первым выбором для гидравлических приложений общего назначения.

Ключевые особенности

• Полностью соответствует стандарту ISO 7241-B

• Самозапечатывающиеся клапаны: отличная герметизация при высоком и низком давлении

• Механизм замыкания шариком: безопасное замыкание и легкая обработка

• Разработан для чистого подключения/отключения без потери жидкости

• Поддерживает различные материалы уплотнения (Buna-N,Neoprene,EPDM,FKM)

• Широкий спектр конфигураций и размеров нитей

• Совместима с вариантами из стали, латуни и нержавеющей

Совместимость материала и варианты уплотнения

CB-SP-1F доступен в нескольких конструкциях материалов (например, углеродистая сталь, латунь, нержавеющая сталь 303/316) и поддерживает несколько промышленных уплотнительных материалов:

Материал уплотнения	Максимальная температура
Буна-Н	от -40°C до + 121°C
Неопрен	-54°C до +100°C
EPDM	-54°C до +149°C
ФКМ	от -29°C до +204°C

Эта гибкость позволяет CB-SP-1F адаптироваться к различным жидкостям и условиям окружающей среды, будь то минеральные масла, синтетические соединения или сжатый воздух.

Технические спецификации

Размер (дюйма)	Номинальное давление (psi)	Скорость потока (gpm)
1/8 дюйма	4000	0.8
1/4 дюйма.	5000	3
3/8 дюйма	4000	6
1/2 дюйма.	5000	12
3/4 дюйма.	4000	26
1"	4000	50
1-1/4"	2900	76
1-1/2"	2175	99
2"	1450	200

Температурный диапазон: на основе материала тюленей

Установка: с натяжкой (BSPP / NPT / SAE)

Визуальность и размеры продукта

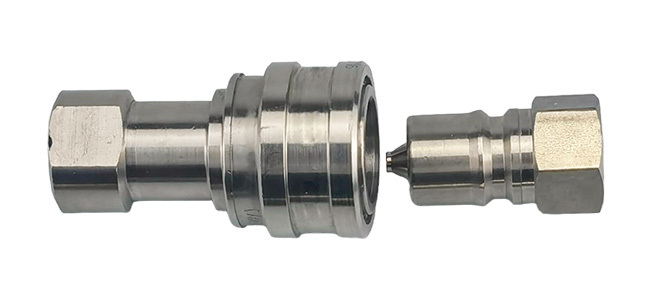

• Комплект соединенных розетки и розетки

• Проводка с натяжкой, показывающая конструкцию шарикового замка

Размер тела	Партнo.	Нить	В	D	Е	HEX
1/8 дюйма	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 дюйма	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 дюйма.	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
1/4 дюйма.	CB-P2S-1FN	4/4 - 18	1.52	0.87	0.56	0.75
3/8 дюйма	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8 дюйма	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2 дюйма.	CB-P4S-1FG	1 / 2 - 14	2.03	1.30	0.76	1.13
1/2 дюйма.	CB-P4S-1FN	1 / 2 - 14	2.03	1.30	0.76	1.13
3/4 дюйма.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 дюйма.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63

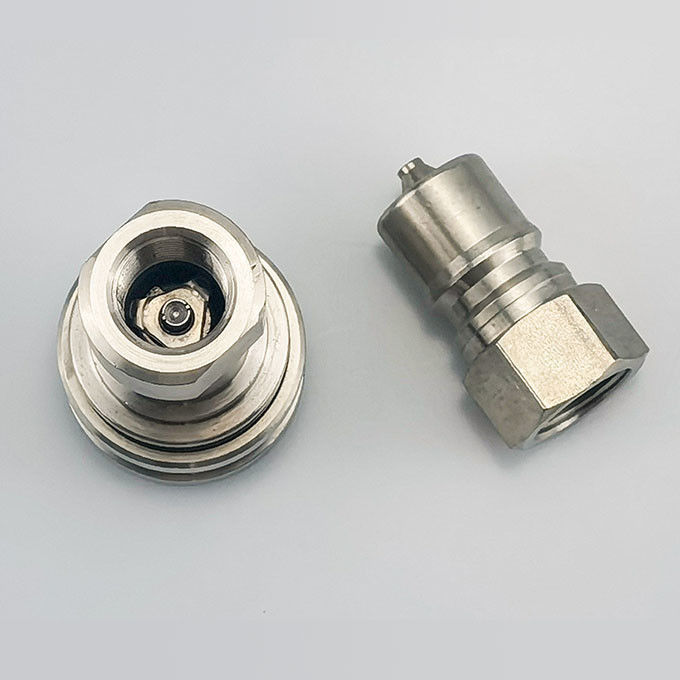

• Отключенный разъем, показывающий клапан

Размер тела	Партнo.	Нить	А.	В.	Через плоские районы
1/8 дюйма	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8 дюйма	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4 дюйма.	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
1/4 дюйма.	CB-S2S-1FN	4/4 - 18	2.26	1.17	0.75
3/8 дюйма	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8 дюйма	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2 дюйма.	CB-S4S-1FG	1 / 2 - 14	2.96	1.86	1.13
1/2 дюйма.	CB-S4S-1FN	1 / 2 - 14	2.96	1.86	1.13
3/4 дюйма.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4 дюйма.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
1"	CB-S8S-1FN	1-11	4.13	2.61	1.75

Сценарии применения

CB-SP-1F широко используется в:

• Гидравлические цилиндры и мобильное оборудование

• сельскохозяйственные распылители и распылители

• Строительные инструменты и машины

• Промышленные системы передачи жидкости

• Коммунальные транспортные средства и транспортная техника

Это...Взаимозаменяемость ISO Bисовместимость с широкими средствами массовой информацииЭто делает его идеальным для OEM-конструкций и замены технического обслуживания.

Совместимость между брендами

CB-SP-1F полностью взаимозаменяем с:

• Серия Паркер 60

•Более быстрые серии HNV

•Аэрокомплект FD45

• Серия Hansen HK

Узнайте больше вРуководство по обмену брендами

Почему выбрали CB-SP-1F?

Причины	Преимущества
Стандартная модель	Наиболее совместимая между приложениями
Запечатка, соответствующая стандарту ISO	Обеспечивает нулевую производительность утечки
Адаптируемые материалы и уплотнения	Настраиваемая для вашей системы жидкости
Доказана взаимозаменяемость	Доказана взаимозаменяемость

Часто задаваемые вопросы: Сталь или нержавеющая?

Не знаете, использовать сталь, нержавеющую или латунь?

CB-SP-1F позволяет принимать решения на основе эксплуатационной жидкости и ограничений затрат ∙ его конструкция соответствует всем трем вариантам материала.

• Для систем высокого давления→ Сталь

• Для гигиенических или агрессивных жидкостей→Нержавеющая

• Для труб сжатого воздуха или водопроводов→ Медь

Давайте настроим ваше соединение

Нужна помощь в выборе подходящего уплотнения, типа нити или материала?

Прошу вас!Свяжитесь с нами
