Name: cb spb 1f iso 7241 b гидравлическая быстрая сцепка
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPB-1F
Availability: InStock

Домой > продукты > гидравлические быстрые соединения >

cb spb 1f iso 7241 b гидравлическая быстрая сцепка

Место происхождения:

Китай

Фирменное наименование:

Carterberg

Сертификация:

IATF16949

Номер модели:

CB-SPB-1F

Свяжитесь с нами

Запросите цитату

cb spb 1f iso 7241 b гидравлическая быстрая сцепка

Детали продукта

Тип:

гидравлическое быстрое соединение

Серия:

ИСО 7241-Б

Размер:

1/8" - 2"

Материал:

углеродистая сталь, латунь, 303/316 нержавеющая сталь

Номинальное давление:

До 3000 psi

Скорость потока:

До 200 гпм

Материалы уплотнения:

Буна-Н, неопрен, ЭПДМ, ФКМ

Температурный диапазон:

На основе материала тюленей

Условия оплаты и доставки

Количество мин заказа

Переговоры

Цена

Подлежит обсуждению

Упаковывая детали

Картон

Время доставки

7-20 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, Western Union

Поставка способности

5000~20000 pc/month

СОБЩЕННЫЕ ПРОДУКТЫ

гидравлические быстрые сцепления ISO-серии ISO-7241-a

Лучшая цена

Муфта 42Mpa серии 1/4 PD диагностическая гидравлическая быстрая

Лучшая цена

Стандарт быстрой муфты 42Mpa NPT серии 1/4 PD диагностический гидравлический

Лучшая цена

Плоская гидравлическая высокое давление быстрое сцепление с блокировкой рукава 1/4 "

Лучшая цена

Свяжитесь с нами

86-021-37214610

Свяжитесь сейчас

Описание продукта

CB-SPB-1F ISO 7241-B Гидравлическая быстрая сцепка.

CB-SPB-1F - это экономичное и экономичное решение Картерберга в нашей линейке гидравлических сцеплений ISO 7241-B.Он разработан для разработчиков оборудования и системных операторов, которым требуется надежное соединение в компактных или низкодавленных системах без ущерба для взаимозаменяемости или герметичности.

Эта модель включает в себя тот же надежный механизм шарикового зажима и дизайн клапана, что и наши модели более высокого уровня, но с экономичной упаковкой и упрощенной конфигурацией,что делает его идеальным для широкого промышленного использования.

Ключевые особенности

• Соответствует нормам ISO 7241-1 серии B

• компактный и легкий кузов идеально подходит для узких помещений установки

• Конструкция шарикового замка обеспечивает быстрое, безинструментальное соединение

• Самозапечатывающиеся клапаны-куклы минимизируют потерю жидкости

• Подходит для систем низкого и среднего давления

• Доступны в углеродной стали, латуни или нержавеющей

• Эффективность при сохранении совместимости

Материал и опции уплотнения

Разработанный с учетом доступности и совместимости, CB-SPB-1F поддерживает несколько материалов (сталь, латунь, нержавеющая стали) и опций уплотнения в зависимости от потребностей системы:

Материал уплотнения	Максимальная температура
Буна-Н	от -40°C до + 121°C
Неопрен	-54°C до +100°C
EPDM	-54°C до +149°C
ФКМ	от -29°C до +204°C

Идеально дляводопроводы, сжатый воздух, легкие гидравлические системы масла, и больше.

Технические спецификации

Размер (дюйма)	Номинальное давление (psi)	Скорость потока (gpm)
1/8 дюйма	3000	0.8
1/4 дюйма.	2700	3
3/8 дюйма	2200	6
1/2 дюйма.	2250	12
3/4 дюйма.	2000	26
1"	1500	50
1-1/4"	1200	76
1-1/2"	1500	99
2"	700	200

•Типы монтажа: с натяжкой (BSPP / NPT / SAE)
•Рабочая температура: На основе выбранной печати

Визуальность и размеры продукта

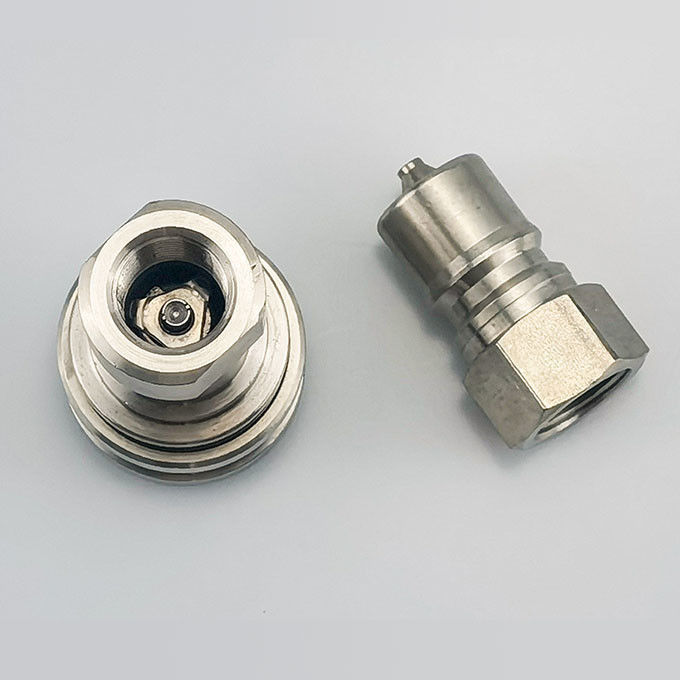

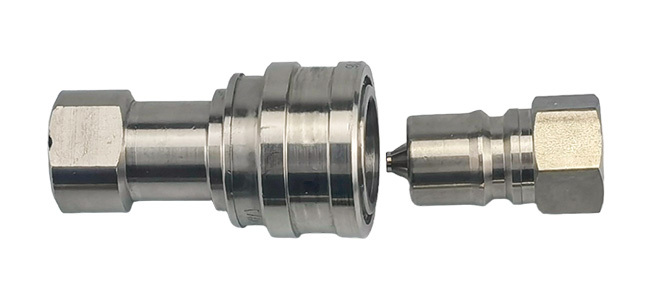

Этот комплект сцепления имеет разъем + розетку, предназначенный для простой установки и экономичной планировки системы.

• Сочетание комплектов розетки с различными нитями

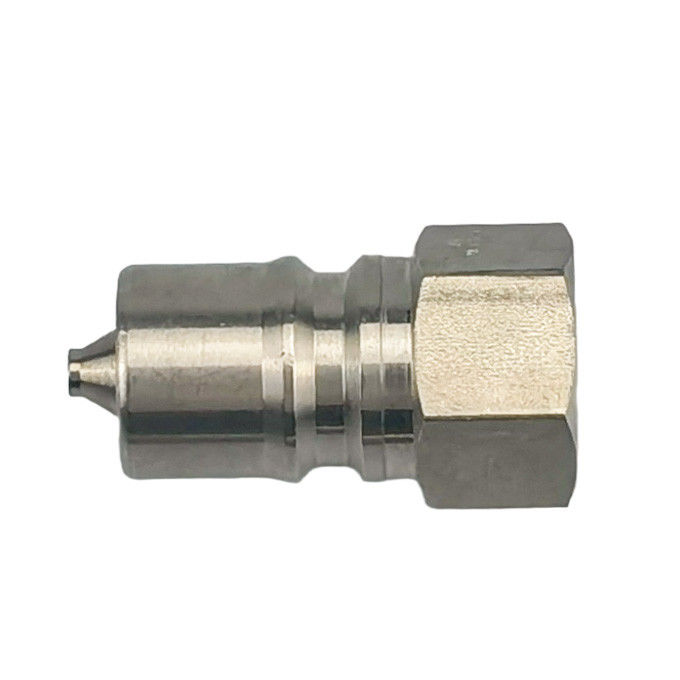

• Проводка с натяжкой, показывающая конструкцию шарикового замка

Размер тела	Партнo.	Нить	В	D	Е	HEX
1/8 дюйма	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 дюйма	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 дюйма.	CB-P2B-1FG	4/4-19	1.52	0.87	0.56	0.75
1/4 дюйма.	CB-P2B-1FN	4/4 - 18	1.52	0.87	0.56	0.75
3/8 дюйма	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8 дюйма	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2 дюйма.	CB-P4B-1FG	1 / 2 - 14	2.03	1.30	0.76	1.13
1/2 дюйма.	CB-P4B-1FN	1 / 2 - 14	2.03	1.30	0.76	1.13
3/4 дюйма.	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 дюйма.	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8B-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8B-1FN	1-11	2.85	1.88	0.97	1.63

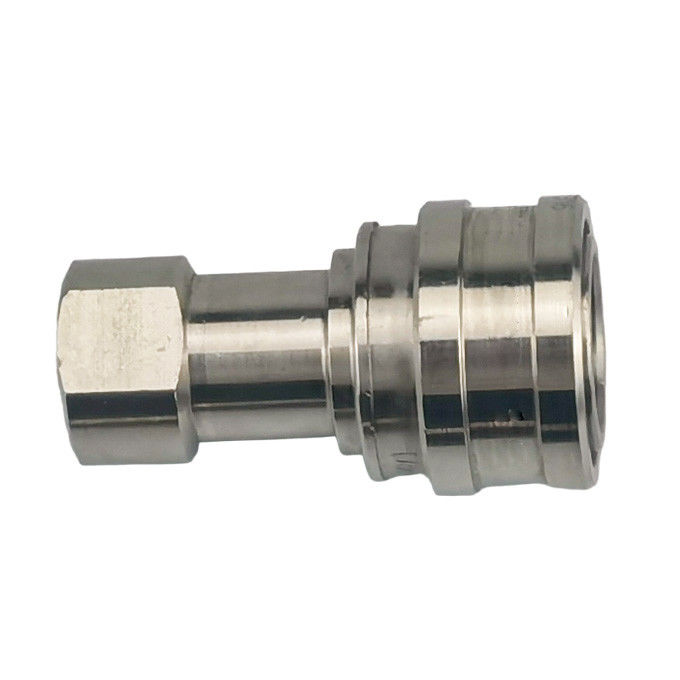

• Отключенный разъем, показывающий клапан

Размер тела	Партнo.	Нить	А.	В.	Через плоские районы
1/8 дюйма	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8 дюйма	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4 дюйма.	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
1/4 дюйма.	CB-S2S-1FN	4/4 - 18	2.26	1.17	0.75
3/8 дюйма	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8 дюйма	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2 дюйма.	CB-S4S-1FG	1 / 2 - 14	2.96	1.86	1.13
1/2 дюйма.	CB-S4S-1FN	1 / 2 - 14	2.96	1.86	1.13
3/4 дюйма.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4 дюйма.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
1"	CB-S8S-1FN	1-11	4.13	2.61	1.75

Сценарии применения

CB-SPB-1F идеально подходит для гидравлических систем средней нагрузки и ценности:

• Гидравлические системы на муниципальном или арендуемом оборудовании

• Водопроводы или воздуховоды в электрических тележках, конвейеры HVAC

• Сжатый воздух или некритические жидкости

• Легкие сельскохозяйственные приборы или распылители

• Системы OEM, уделяющие приоритетное внимание бюджету и компактности

Совместимость между брендами

CB-SPB-1F соответствует всем нормальным габаритам ISO 7241-B и заменяет:

• Серия Паркер 60

• Более быстрые серии HNV

• Аэрокомплект FD45

• Серия Hansen HK

Смотрите наш полныйРуководство по обмену

Почему выбрать CB-SPB-1F?

Особенность	Стоимость
Компактный размер	Легко вписывается в ограниченные помещения
Надежная конструкция блока шаров	Плавные циклы подключения/отключения
Широкая совместимость	Заменяемый с ведущими брендами
Бюджетный выбор	Идеально подходит для масштабируемых систем большого объема

Когда следует выбрать версию с переводом на английский?

Если ваша гидравлическая линия не работает под чрезвычайным давлением или стрессом окружающей среды, и вам нужен компактный, доступный и взаимозаменяемый быстрый соединитель, CB-SPB-1F является оптимальным вариантом.

Он широко используется в воздушных инструментах, передвижных жидкостных тележках и транспортных средствах, где цены и показатели наиболее важны.

Готовы обсудить систему?

Наша команда может посоветовать по выбору уплотнения, монтажу нити и совместимости под давлением.

Прошу вас!Свяжитесь с нами
