Name: Cb Spm 1f Iso 7241 B Гидравлическая быстрая сцепка с неопреновыми уплотнительными материалами
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPM-1F
Availability: InStock

Домой > продукты > гидравлические быстрые соединения >

Cb Spm 1f Iso 7241 B Гидравлическая быстрая сцепка с неопреновыми уплотнительными материалами

ISO 7241 b гидравлическая быстрая сцепка

cb спектральная гидравлическая быстрая сцепка

cb spm 1f гидравлическая быстрая сцепка

Место происхождения:

Китай

Фирменное наименование:

Carterberg

Сертификация:

IATF16949

Номер модели:

CB-SPM-1F

Свяжитесь с нами

Запросите цитату

Cb Spm 1f Iso 7241 B Гидравлическая быстрая сцепка с неопреновыми уплотнительными материалами

Детали продукта

тип:

гидравлическое быстрое соединение

Серия:

ИСО 7241-Б

Размер:

1/8" - 2"

Материал:

углеродистая сталь, латунь, 303/316 нержавеющая сталь

Номинальное давление:

До 5000 psi

Скорость потока:

До 200 гпм

Материалы уплотнения:

Буна-Н, неопрен, ЭПДМ, ФКМ

диапазон температуры:

На основе материала тюленей

Выделить:

ISO 7241 b гидравлическая быстрая сцепка

cb спектральная гидравлическая быстрая сцепка

cb spm 1f гидравлическая быстрая сцепка

Условия оплаты и доставки

Количество мин заказа

Переговоры

Цена

Подлежит обсуждению

Упаковывая детали

Картон

Время доставки

7-20 рабочих дней

Условия оплаты

L/C, D/A, D/P, T/T, Western Union

Поставка способности

5000~20000 pc/month

СОБЩЕННЫЕ ПРОДУКТЫ

Пластиковые пылезащитные колпачки для быстроразъемных соединений серии CB-PD – Прочная защита для промышленных быстроразъемных соединений

Лучшая цена

Металлические крышки и розетки для быстрых гидравлических соединений CB-KZE-BC

Лучшая цена

CB-205 Гидравлический быстроразъемный соединитель ISO5675 – Двусторонний рукав для строительства и лесного хозяйства

Лучшая цена

CB-Q/ZB275 Гидравлический быстроразъемный муфтовый узел с резьбовым фиксатором – Ручной тип Push-Pull для применений низкого давления

Лучшая цена

Свяжитесь с нами

86-021-37214610

Свяжитесь сейчас

Описание продукта

CB-SPM-1F ISO 7241-B Гидравлическая быстрая сцепка.

CB-SPM-1F представляет собой модульный тип быстрого соединения ISO 7241-B от Carterberg, предназначенный для OEM, систем технического обслуживания и интеграторов, которые требуют гибкости переноса и универсальности конфигурации.

Как и другие сцепления Carterberg ISO B, эта модель оснащена самозапечатывающимся клапаном и механизмом блокировки шаров, но сконструирована с акцентом на модульную интеграцию системы,где множество типов носителей, стили соединения, или рабочее давление сосуществуют.

Если вам нужна одна модель сцепления, которая может адаптироваться к различным типам соединений, CB-SPM-1F - ваш выбор.

Ключевые особенности

• Совместимость измерений стандарта ISO 7241-B

• Многопортовый/многоконфигурационный готовый для интеграции

• Модульное применение в различных типах жидкостей, давлений и соединений

• Конструкция шарикового застежки для сопротивления вибрациям и надежного удержания

• Самозапечатывающийся клапан-пуппет обеспечивает бесперебойные соединения

• Совместима со всеми видами уплотнений и материалов корпуса

• Поддерживает BSPP, NPT, SAE нитки в нескольких диапазонах размеров

Система совместимости и опции печати

CB-SPM-1F спроектирован с учетом адаптивности. Независимо от того, требуется ли частое изменение настройки шланга, несколько типов жидкости или замена полевого оборудования, эта модель обеспечивает.

Материал уплотнения	Максимальная температура
Буна-Н	от -40°C до + 121°C
Неопрен	-54°C до +100°C
EPDM	-54°C до +149°C
ФКМ	от -29°C до +204°C

Он доступен в:из углеродистой стали, латуни и нержавеющей сталиварианты, соответствующие потребностям приложения.

Технические спецификации

Размер (дюйма)	Номинальное давление (psi)	Скорость потока (gpm)
1/8 дюйма	4000	0.8
1/4 дюйма.	5000	3
3/8 дюйма	4000	6
1/2 дюйма.	5000	12
3/4 дюйма.	4000	26
1"	4000	50
1-1/4"	2900	76
1-1/2"	2175	99
2"	1450	200

Рабочая температура:На основе выбранной печати
Варианты монтажа:Разнообразие размеров и стилей нитей

Визуальность и размеры продукта

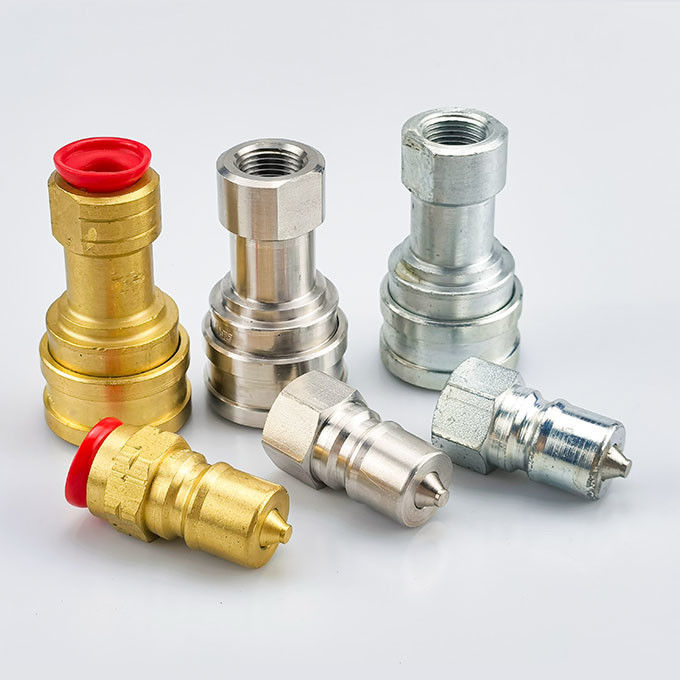

• Сочетание комплектов розетки с различными нитями

CB-SPM-1F ISO 7241-B quick coupling – plug and socket modular set

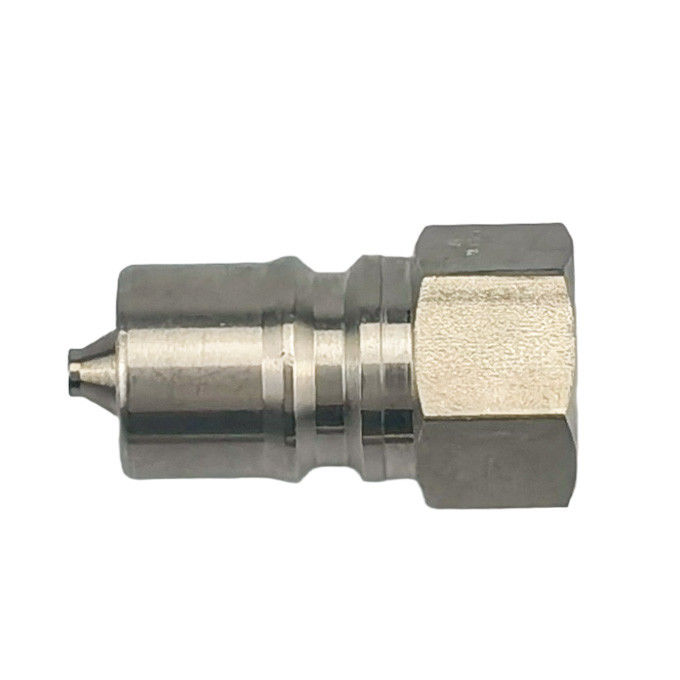

• Проводка с натяжкой, показывающая конструкцию шарикового замка

Размер тела	Партнo.	Нить	В	D	Е	HEX
1/8 дюйма	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 дюйма	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 дюйма.	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
1/4 дюйма.	CB-P2S-1FN	4/4 - 18	1.52	0.87	0.56	0.75
3/8 дюйма	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8 дюйма	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2 дюйма.	CB-P4S-1FG	1 / 2 - 14	2.03	1.30	0.76	1.13
1/2 дюйма.	CB-P4S-1FN	1 / 2 - 14	2.03	1.30	0.76	1.13
3/4 дюйма.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 дюйма.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63

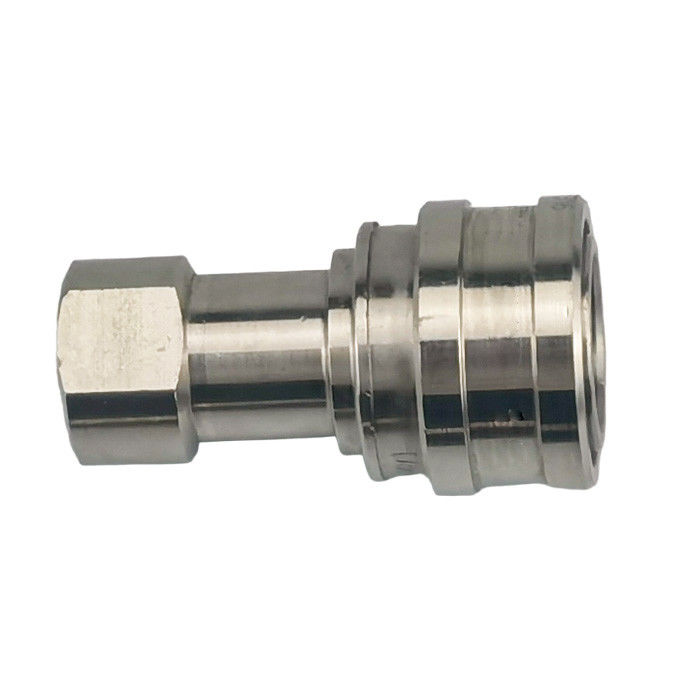

• Отключенный разъем, показывающий клапан

Размер тела	Партнo.	Нить	А.	В.	Через плоские районы
1/8 дюйма	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8 дюйма	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4 дюйма.	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
1/4 дюйма.	CB-S2S-1FN	4/4 - 18	2.26	1.17	0.75
3/8 дюйма	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8 дюйма	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2 дюйма.	CB-S4S-1FG	1 / 2 - 14	2.96	1.86	1.13
1/2 дюйма.	CB-S4S-1FN	1 / 2 - 14	2.96	1.86	1.13
3/4 дюйма.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4 дюйма.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
1"	CB-S8S-1FN	1-11	4.13	2.61	1.75

Сценарии применения

В отличие от фиксированных сцеплений, CB-SPM-1F превосходит в среде с несколькими портами, несколькими уплотнениями и мультимедиа, таких как:

• Машины OEM и комплектующие системы на заказ

• Мобильные прицепы и служебные транспортные средства

• Передача химических веществ при частой замене шланга

• Заменяемые фитинги для различных типов жидкостей

• компактное оборудование, требующее гибкости порта

Совместимость

CB-SPM-1F функционально взаимозаменяем с:

• Серия Паркер 60

• Более быстрые серии HNV

• Аэрокомплект FD45

• Серия Hansen HK

Проверьте наш Я...Руководство по обменудля справки по марке и размеру порта.

Почему выбрали CB-SPM-1F?

Особенность	Преимущества
Многоконфигурационная установка	Идеально подходит для гибридных гидравлических систем
Совместимость с ISO 7241-B	Соответствует лучшим мировым стандартам
Модульность	Один продукт, много применений
Заменяемость по всей системе	Уменьшает сложность SKU

Модульный против стандартного: в чем разница?

В то время как CB-SP-1F служит нашей базовой моделью ISO B, CB-SPM-1F является вашим адаптивным партнером для развивающихся систем.

Если ваша система требует взаимозаменяемых нитей, портов или уплотнений

Нужен совет по подаче заявления?

Пусть наша инженерная команда поможет с совместимостью уплотнений, установкой портов и стратегией установки.

Прошу вас!Свяжитесь с нами
