Место происхождения:
Китай
Фирменное наименование:
carterberg
Сертификация:
IATF16949
Номер модели:
CB-SPL-10F

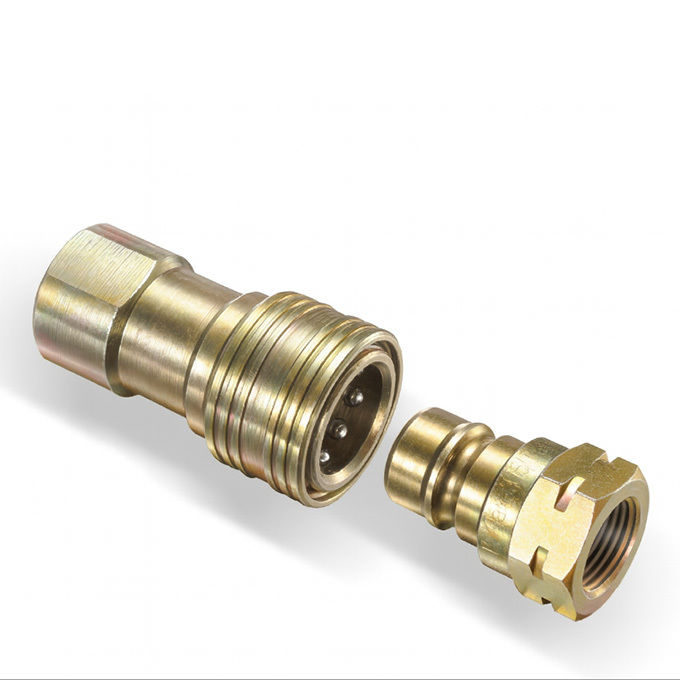

CB-SPL-10F соответствует стандартам геометрии, установленным ISO 7241-1 A, обеспечивая бесшовную стыковку в глобальных гидравлических системах. Ниже приведены размерные характеристики по размерам:
| Размер ISO | Номинальный диаметр (мм) | L1 (мм) | L2 (мм) | Ø1 (мм) | Ø2 (мм) | F (резьба) | Вес (г) |
|---|---|---|---|---|---|---|---|
| 1/4” | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8” | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2” | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4” | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1” | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Все измерения относятся к гнездовой части в соединенном положении.
Каждый размер обеспечивает оптимизированную производительность по давлению с минимальным падением давления при стандартной вязкости масла. Значения ниже основаны на гидравлическом масле 30 cSt при 40°C.
| Размер ISO | Максимальное рабочее давление (бар/psi) | Скорость потока (Δp = 1 бар) | Разлив (мл) |
|---|---|---|---|
| 1/4” | 315 / 4565 | 6.3 л/мин | 0.35 |
| 3/8” | 315 / 4565 | 10 л/мин | 1.5 |
| 1/2” | 250 / 3625 | 12.5 л/мин | 2.6 |
| 3/4” | 250 / 3625 | 20 л/мин | 8.5 |
| 1” | 200 / 2900 | 25 л/мин | 13 |
CB-SPL-10F позволяет гибко выбирать материалы и уплотнения в зависимости от условий эксплуатации (температура, химическая совместимость, давление в системе).
| Компонент | Стандартный материал | Дополнительно |
|---|---|---|
| Корпус / Гильза | Оцинкованная сталь (без Cr6) | Нержавеющая сталь по запросу |
| Клапан | Оцинкованная сталь | – |
| Шарики | Нержавеющая сталь | – |
| Пружины | Углеродистая сталь | Нержавеющая сталь |
| Уплотнения | NBR (нитрил) | FKM (Viton) |
Диапазон температур:
• NBR: от -20°C до +100°C
• FKM: от -20°C до +200°C
