Place of Origin:
China
Фирменное наименование:
carterberg
Сертификация:
IATF16949
Model Number:
CB-10125

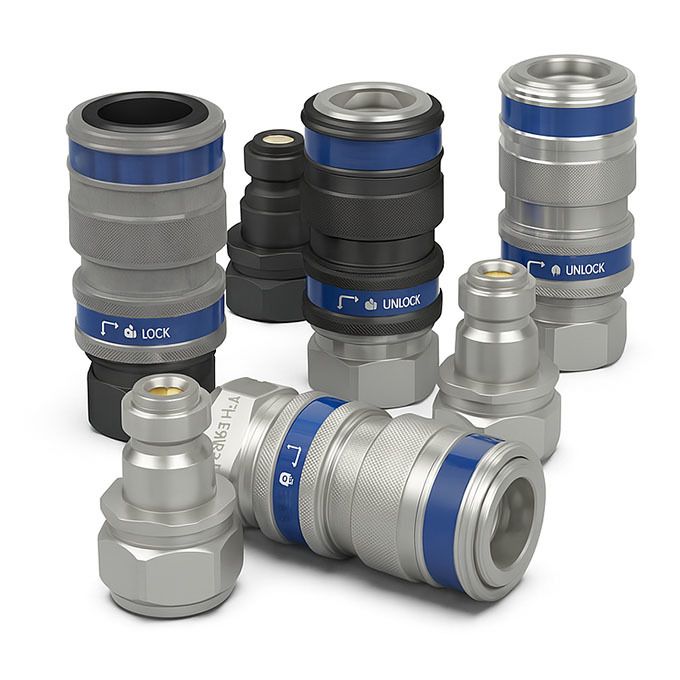

Соединитель CB-10125 гидравлический быстроразъемный соединитель разработан специально для систем сверхвысокого давления с рабочим давлением до 250 МПа (36 250 PSI). Благодаря штекеру без клапана, металлическому уплотнению и компактной конфигурации резьбы G1/4", он является надежным выбором для гидравлических натяжителей болтов, съемников подшипников и другого оборудования, используемого в прецизионных приложениях с большими усилиями.
Эта модель является частью серии Carterberg, совместимой с CEJN 125, и обеспечивает бесшовное, герметичное соединение и разъединение даже при экстремальных нагрузках. Его металлическое уплотнение CMS (конус 120°) обеспечивает безопасность и повторяемость при частых циклах.
• Рассчитан на рабочее давление 250 МПа
Предназначен для работы с экстремальными гидравлическими усилиями в системах контролируемого инструмента и испытаний.
• Компактные размеры
Общая длина всего 73,8 мм и наружный диаметр 30 мм — идеально подходит для ограниченного пространства сборки.
• Отсутствие клапана на стороне штекера
Упрощенная внутренняя структура минимизирует падение давления и способствует более быстрой уравновешенности давления.
• Надежное металлическое уплотнение CMS
Исключает зависимость от уплотнительных колец в критических зонах, обеспечивая превосходную производительность при сверхвысоком давлении.
• Стандартные пылезащитные колпачки и предохранительный замок
Каждый блок включает в себя встроенный предохранительный замок и защитные колпачки для предотвращения загрязнения и случайного разъединения.
• Совместимость с серией CEJN 125
Функционально взаимозаменяем с продуктами CEJN 125, предлагая при этом улучшенную гибкость поставок и экономическую эффективность.
| Спецификация | Значение |
|---|---|
| Рабочее давление | 250 МПа (36 250 PSI) |
| Давление разрыва | 500 МПа |
| Номинальный диаметр | 2,5 мм |
| Скорость потока | 5,8 л/мин |
| Тип соединения | G 1/4" |
| Длина | 73,8 мм |
| Диаметр | 30 мм |
| Размер ключа | 26 мм |
| Крутящий момент | 40–50 Нм |
| Метод уплотнения | Металлический конус CMS 120° |
| Материал уплотнения | NBR (нитрил) |
| Диапазон температур | -30°C to +100°C |
| Материал | Закаленная сталь с цинк-никелевым покрытием |
Типичная кривая давление-расход CB-10125.
Показывает минимальное падение давления благодаря конструкции без клапанов и компактному внутреннему пути.

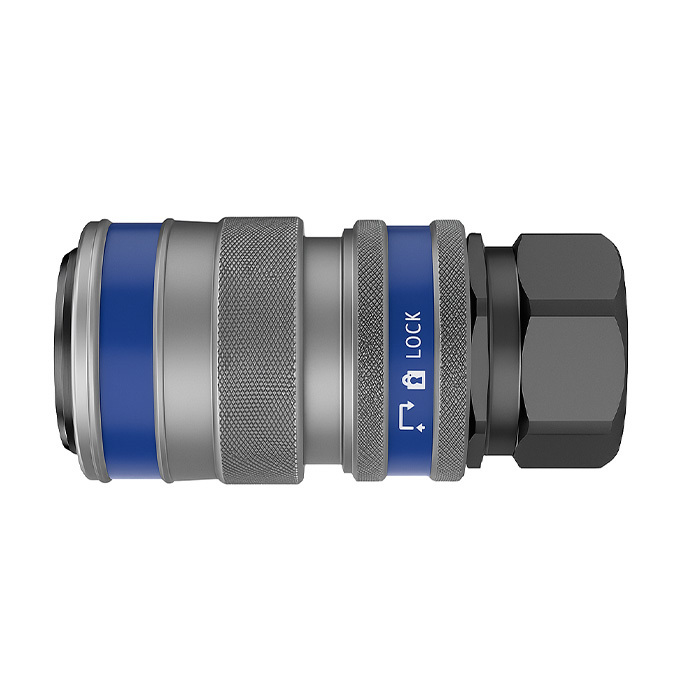

Розетка (гнездо)

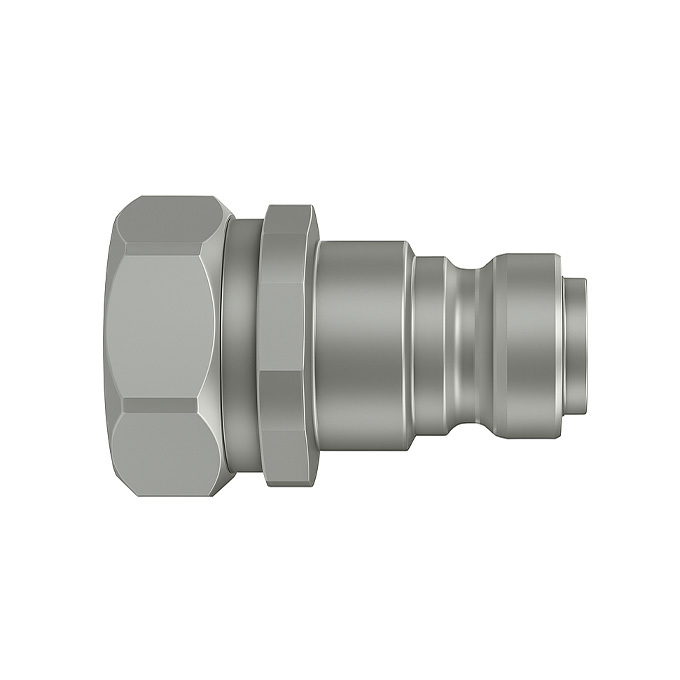

Штекер (вилка)
CB-10125 полностью совместим с серией CEJN 125, включая физический размер, интерфейс уплотнения и гидравлические характеристики. Хотя взаимозаменяемость гарантирована, мы рекомендуем проверять материалы уплотнений (NBR против Viton) и максимальные значения крутящего момента при замене или модернизации.
В: Может ли CB-10125 использоваться в динамических системах давления с пульсацией?
О: Он подходит для сверхвысокого давления, статических циклов нагрузки. Для пульсирующих систем проконсультируйтесь с нами по поводу усиленных вариантов.
В: Является ли соединитель полностью без клапанов?
О: Да. Штекерная половина (вилка) не имеет клапанов для минимизации ограничения потока. Система должна быть депрессирована перед разъединением.
В: Совместим ли он с инструментами CEJN 125?
О: Да. CB-10125 является функционально совместимой заменой CEJN 125, предназначенной для использования в натяжителях болтов, съемниках и т. д.
