Place of Origin:
China
Фирменное наименование:
carterberg
Сертификация:
IATF16949
Model Number:
CB-10218

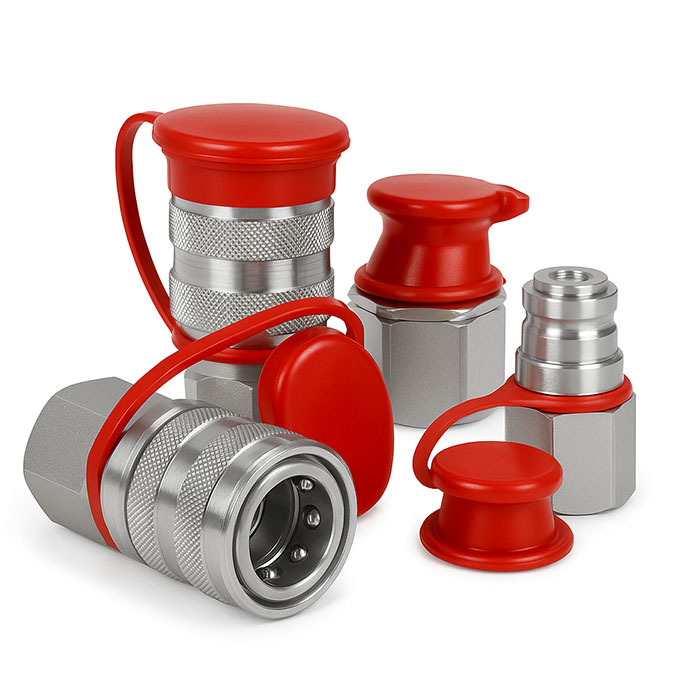

Соединитель CB-10218 - это быстроразъемный соединитель сверхвысокого давления, разработанный для требовательных гидравлических систем, требующих рабочего давления до 100 МПа (14 500 PSI). Компактный и точный, он обеспечивает безутечечное разъединение, механическое стопорное кольцо и совместимость с CEJN 218, что делает его идеальным для натяжителей болтов, силовых инструментов и управляемых гидравлических операций.
Его резьбовое соединение G 3/8", конструкция из закаленной стали и профиль с высоким расходом позволяют ему выдерживать частые циклы высокого давления с неизменно стабильной работой.
• Рассчитан на 100 МПа (14 500 PSI)
Предназначен для экстремальных гидравлических применений, требующих высокой надежности и стабильного уплотнения.
• Безутечечное разъединение
Предотвращает потерю жидкости при отсоединении, защищая операторов и минимизируя загрязнение.
• Компактный профиль
Всего 73,4 мм в длину и 34,6 мм в диаметре, идеально подходит для узких сборочных зон.
• Механизм надежной фиксации
Муфта включает в себя автоматическое механическое стопорное кольцо для предотвращения случайного отсоединения под давлением.
• Высокая скорость потока
Обеспечивает до 15 л/мин через узкий проход, поддерживая быстрое гидравлическое управление.
• Материал и уплотнение
Закаленная сталь с цинковым покрытием для долговечности; стандартные уплотнения NBR с опциональным резино-металлическим интерфейсом.
• Резьбовое соединение G 3/8”
Обеспечивает надежную установку на испытательном оборудовании и устройствах сверхвысокого давления.
| Спецификация | Значение |
|---|---|
| Рабочее давление | 100 МПа (14 500 PSI) |
| Давление разрыва | ≥200 МПа |
| Скорость потока | 15 л/мин |
| Резьбовое соединение | G 3/8” |
| Длина | 73,4 мм |
| Внешний диаметр | 34,6 мм |
| Размер ключа | 27 мм |
| Крутящий момент | 60–70 Нм |
| Тип уплотнения | NBR (опционально металл-резина) |
| Материал | Закаленная сталь с цинковым покрытием |
| Диапазон температур | -30°C to +100°C |
| Фиксация | Механическое кольцо (муфта) |
Типичная кривая давление-расход для CB-10218.

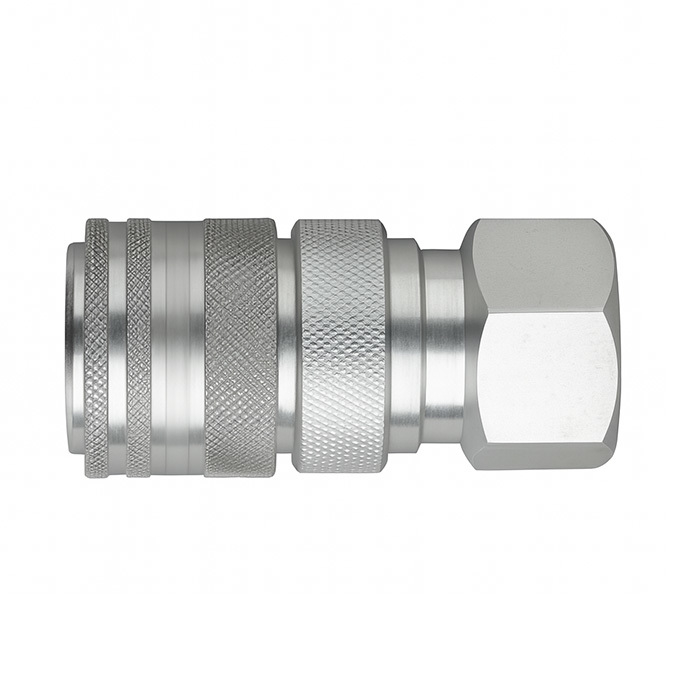

Муфта (розетка)

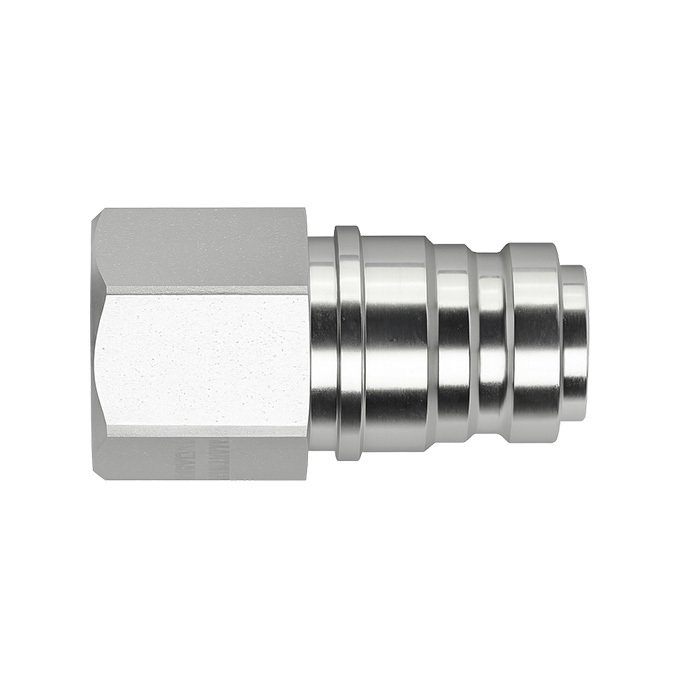

Штуцер (штекер)
CB-10218 конструктивно и функционально совместим с муфтами серии CEJN 218. Разработанный для соответствия размерам резьбы, путям потока и интерфейсу уплотнения, он может служить прямой заменой в большинстве стандартных инструментов и приспособлений на 100 МПа.
В: Можно ли подключать CB-10218 под давлением?
О: Нет. Система должна быть декомпрессирована перед отсоединением. Механическая фиксация обеспечивает безопасность после полного зацепления.
В: Является ли это взаимозаменяемым с деталями CEJN 218?
О: Да. CB-10218 предлагает полную совместимость с муфтами серии CEJN 218 (штекер и муфта).
В: Подходит ли это для динамического или пульсирующего потока?
О: Да, в пределах номинального давления и температурного диапазона. Для частого циклического режима рекомендуется опциональное металлическое уплотнение.
