Place of Origin:
China
Фирменное наименование:
carterberg
Сертификация:
IATF16949
Model Number:
CB-10135

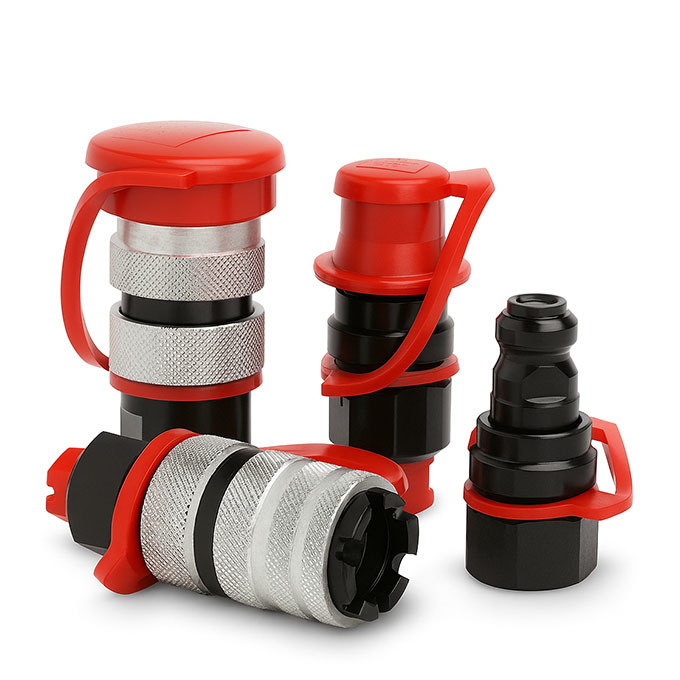

Соединитель CB-10135 - это компактный быстроразъемный соединитель сверхвысокого давления, разработанный для требовательных гидравлических систем, работающих при давлении до 300 МПа (43 500 PSI). Полностью совместимый с серией CEJN 135, этот соединитель оптимизирован для герметичности, механической безопасности и быстрой интеграции в гидравлические системы с ограниченным пространством.
Благодаря корпусу из закаленной стали и надежному стопорному кольцу на гнездовой части, CB-10135 идеально подходит для спасательного инструмента, съемников подшипников и испытательных стендов высокого давления.
• Рабочее давление 300 МПа: Предназначен для систем экстремального давления без риска утечек или деформации.
• Конструкция без пролива: Безопасное подключение и отключение под давлением с минимальной потерей жидкости.
• Взаимозаменяемость с CEJN 135: Полностью совместим со стандартными соединителями серии CEJN 135 и гидравлическим инструментом.
• Предохранительное стопорное кольцо: Гнездовая часть включает механическое стопорное кольцо для предотвращения случайного отсоединения.
• Компактные размеры: Общая длина 64 мм, диаметр потока 2,5 мм – идеально подходит для установки в ограниченном пространстве.
• Тип резьбы: Резьбовой интерфейс M16x1.5 с коническим уплотнением 60°.
• Прочный материал: Закаленная углеродистая сталь с черной поверхностью для максимальной прочности.
• Эффективность потока: Обеспечивает 4,6 л/мин при падении давления 1 бар.
• Размер ключа: Стандартный 22 мм для удобной установки.
| Параметр | Значение |
|---|---|
| Соединение | M16x1.5 с конусом 60° |
| Материал | Закаленная углеродистая сталь |
| Рабочее давление | 300 МПа (43 500 PSI) |
| Давление разрыва | ≥600 МПа |
| Диаметр потока | 2,5 мм |
| Скорость потока (Δp = 1 бар) | 4,6 л/мин |
| Длина | 64 мм |
| Внешний диаметр | 30 мм |
| Диапазон температур | -20°C to +80°C |
| Клапанный механизм | Без пролива |
| Механизм блокировки | Блокировка гнездовым кольцом |
| Тип уплотнения | Конус 60° + NBR (стандарт) |
Типичная кривая давление-поток для CB-10135.
Минимальные потери давления сохраняются даже в диапазоне давления 300 МПа, обеспечивая эффективность и безопасность системы.

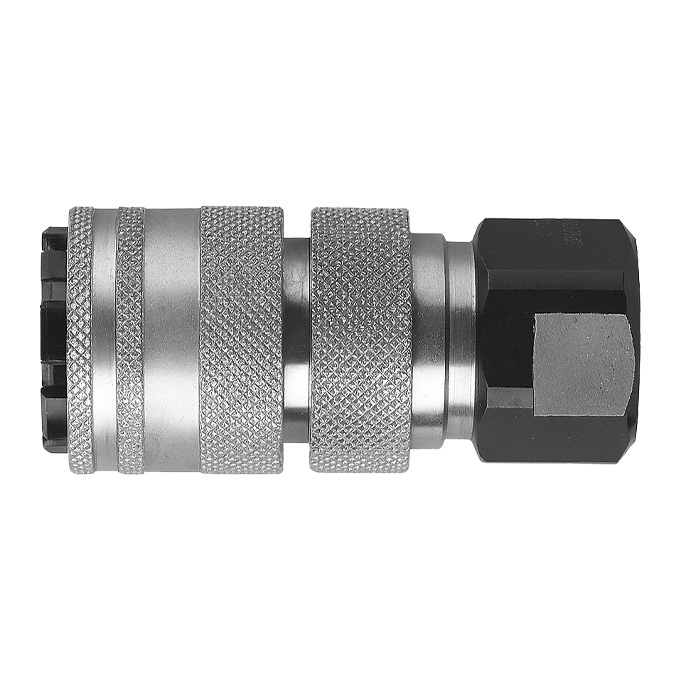

Гнездо (Розетка)

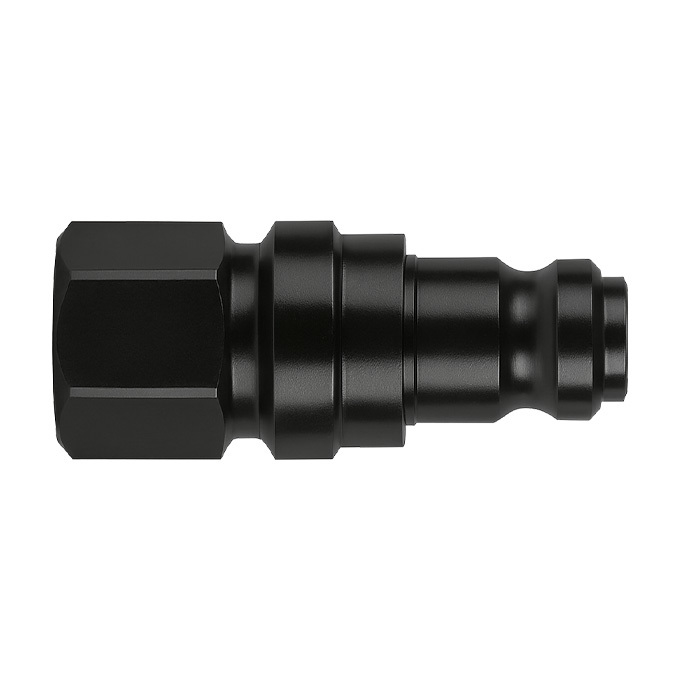

Штекер (Вилка)
• Гидравлические системы съемников
• Спасательное оборудование и расширители
• Испытательные стенды сверхвысокого давления
• Инструменты для точного обслуживания
• Выездные сервисные подразделения
CB-10135 полностью соответствует по размерам и функциональности соединителям серии CEJN 135:
• Резьбовой интерфейс: M16x1.5
• Тот же номинальный диаметр и рабочее давление
• Соответствующий конус металлического уплотнения
• Аналогичная механическая блокировка безопасности
