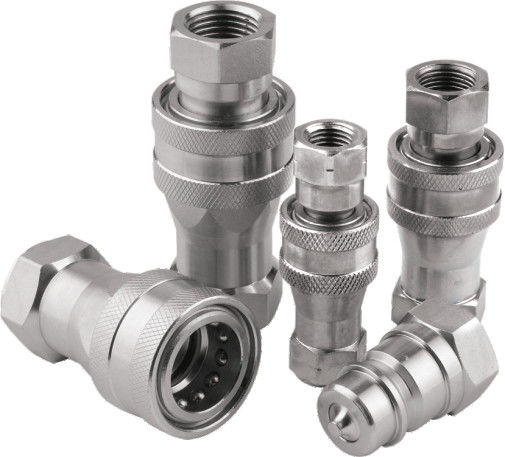

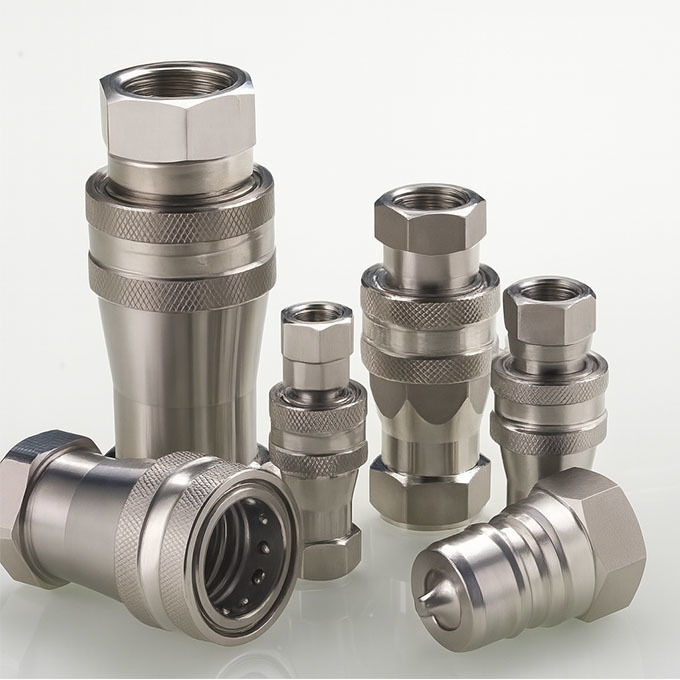

CB-SPM-10F Гидравлическая быстрая сцепка из нержавеющей стали (1" женская половина, ISO 7241-A)
CB-SPM-10F представляет собой 1-дюймовую женскую гидравлическую быструю сцепку, разработанную и изготовленную в соответствии с международным стандартом ISO 7241-A.Построенный с корпусом из нержавеющей стали (SUS304 или SUS316) и клапаном отключения в стиле куклы, он обеспечивает надежное и герметичное соединение в гидравлических системах высокого давления.
Эта модель широко используется в мобильном оборудовании, гидравлических схемах OEM и коррозионных средах, где необходимы производительность, совместимость и простота обслуживания.
Вы ищете полную линейку ISO 7241-A?
Ключевые особенности
•Стандартизированное соответствиеСменяется с сериями Parker 6600, Faster ANV, Aeroquip 5600 и Hansen HA.
• RОбуст Дизайн клапанаВнутренний механизм клапана обеспечивает автоматическое отключение при отключении.
•Устойчивость к коррозии√ Нержавеющая сталь SUS304 или SUS316, идеально подходит для требовательных приложений.
• HIgh-Flow 1 ̊ Размер- обрабатывает большие объемы и уровни давления в гидравлических системах.
•Некоторые варианты потоковG (BSP), NPT и BSPP нитки доступны по запросу.
•Варианты печатиСтандартные уплотнители NBR с опциональными FKM (Viton) или EPDM.
Техническое строительство

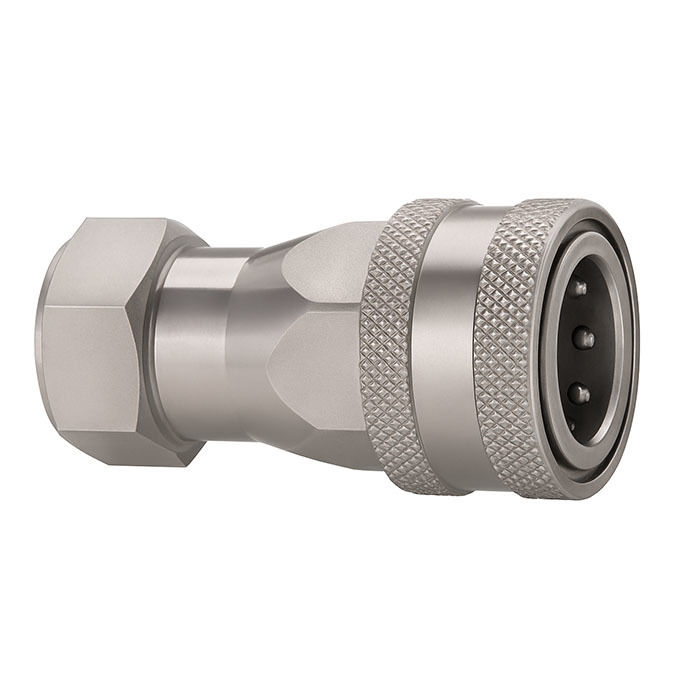

CB-SPM-10F оснащен женским корпусом сока с интегрированным скрученным рукава для ручного подключения и отключения.Внутренний клапан с пружиной обеспечивает безопасное закрытие, чтобы предотвратить потерю жидкости и загрязнение во время разъединения.
Эта модель поддерживает рабочее давление до 3000 PSI (в зависимости от размера системы) и подходит как для статических, так и для мобильных систем, требующих быстрого обслуживания и низкого времени простоя.
Размерный обзор
Женщина (Socket)
| Размер тела |
Партнo. |
LS |
Φ D |
HS |
А. |
T |
| 1/4 дюйма. |
CB-S2М-10F |
50 |
26 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
CB-S3М-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
CB-S4М-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
CB-S6М-10F |
80 |
48 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
CB-S8М-10F |
99.5 |
53 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 НПТ2 |

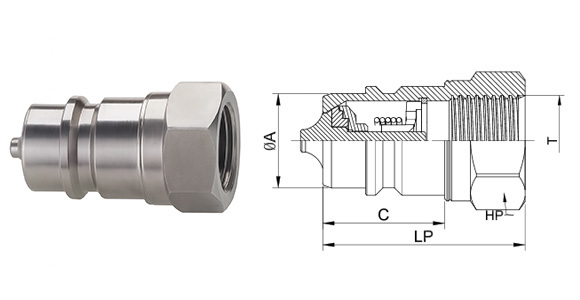

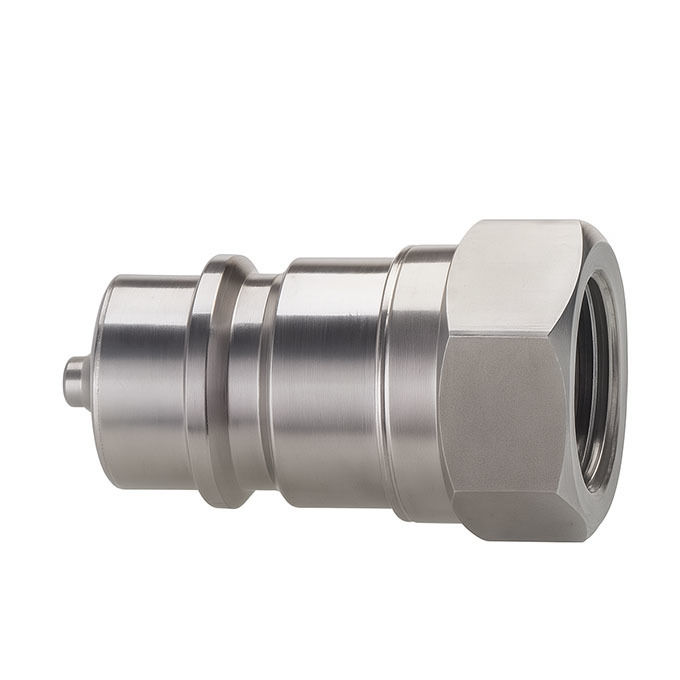

Мужчина (замыкатель)
| Размер тела |
Партнo. |
ЛП |
В |
HP |
А. |
T |
| 1/4 дюйма. |
СБ-П2М-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
СБ-П3М-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
СБ-П4М-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
СБ-П6М-10F |
54 |
28 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
СБ-П8М-10F |
65.5 |
35 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
СБ-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
СБ-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
СБ-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 НПТ2 |
Руководство по выбору материала и уплотнения
SUS304¢ Экономически эффективная защита от коррозии
SUS316Укрепленная устойчивость к соленой воде, химикатам и экстремальным погодным условиям
Печати:
• NBR: гидравлические масла общего назначения
• FKM (Viton): высокая температура, синтетические жидкости
• EPDM: системы водогликоль-фосфат-эстер
Эти комбинации позволяют инженерам настроить CB-SPM-10F для конкретных условий, таких как оффшор, сельское хозяйство или добыча полезных ископаемых.
Схема совместимости
| Модель Картерберга |
Паркер. |
Быстрее. |
Аэрокомплект |
Хансен |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Обеспечивать совместимость нитей и конфигурацию уплотнения при замене существующих сцеплений.
Заявления
• Экскаваторы и колесные погрузчики
• Лесохозяйственные пристройки
• Подземные горные машины
• Гидравлические силовые установки
• сельскохозяйственные распылители
Эта модель часто выбирается техниками по техническому обслуживанию и инженерами OEM, которым нужен глобальный стандартный соединитель, который является надежным, удобным для обслуживания и совместимым между брендами.
Часто задаваемые вопросы (FAQ)
Вопрос: совместим ли CB-SPM-10F с серией Parker 6600?
А: Да.Он соответствует размерам и функциональным характеристикам, включая структуру клапана и действие блокировки.
В: В чем разница между версиями SUS304 и SUS316?
A: SUS316 обеспечивает более высокую коррозионную стойкость для использования в морских, химических или наружных условиях.
В: Какую печать мне использовать?
A: NBR подходит для большинства систем;используйте FKM для более высоких температур или EPDM для жидкостей на водной основе.
