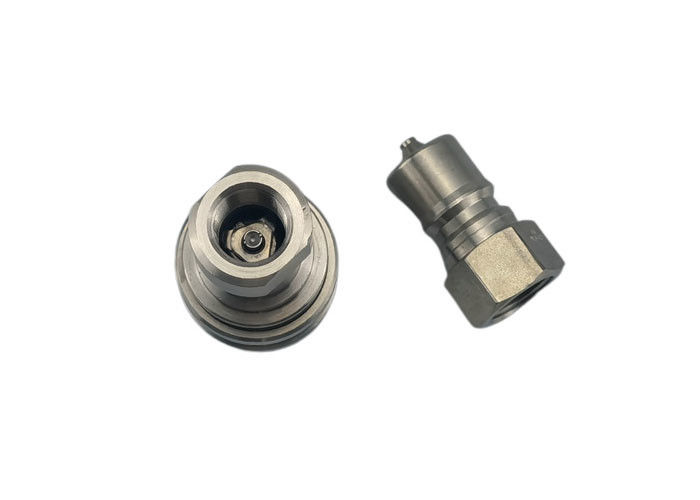

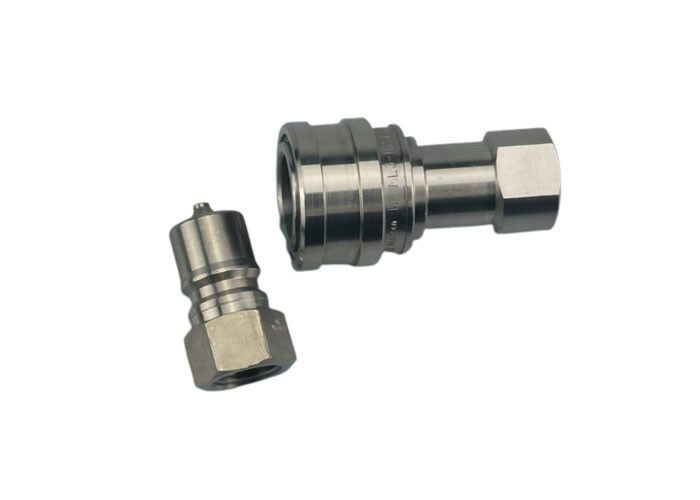

SS316 1 дюймовый гидравлический быстрый соединитель, гидравлический шланг быстрый разъединительный фитинг

гидравлические быстроотсоединительные сцепления из нержавеющей стали 316 закрытого типа

скоростное соединение

Особенности

1. Поппетные клапаны открываются автоматически при соединении в пределах номинального рабочего давления для быстрого поддержания потока.
2. Критические детали закаливаются для долговечности.
3. Совместим с сериями PARKER 60, FASTER HNV Series AEROQUIP FD45 и HANSEN HK Series.

CB-SPL-1FG/ CB-SPM-1FG используются в строительной технике, гидравлических приложениях.Эти двойные соединения с отключением могут быть найдены везде, где линии передачи жидкости должны быть подключены и отключены для работы или обслуживания оборудования, а потеря жидкости нежелательна.

Стандартные материалы

• Медь, цинковая сталь, нержавеющая сталь
• Печати: NBR, Viton, EPDM

Размер тела	Партнo.	Нить	А.	В.	Через плоские районы
1/8 дюйма	CB-S1L-1FG/CB-S1M-1FG	1/8-27	1.91	0.98	0.56
1/8 дюйма	CB-S1L-1FN/CB-S1M-1FN	1/8-27	1.91	0.98	0.56
1/4 дюйма.	CB-S2L-1FG/CB-S2M-1FG	4/4-19	2.26	1.17	0.75
1/4 дюйма.	CB-S2L-1FN/CB-S2M-1FN	4/4 - 18	2.26	1.17	0.75
3/8 дюйма	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
3/8 дюйма	CB-S3L-1FN/CB-S3M-1FN	3/8-18	2.56	1.42	0.88
1/2 дюйма.	CB-S4L-1FG/CB-S4M-1FG	1 / 2 - 14	2.96	1.86	1.13
1/2 дюйма.	CB-S4L-1FN/CB-S4M-1FN	1 / 2 - 14	2.96	1.86	1.13
3/4 дюйма.	CB-S6L-1FG/CB-S6M-1FG	3/4-14	3.48	2.22	1.31
3/4 дюйма.	CB-S6L-1FN/CB-S6M-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8L-1FG/CB-S8M-1FG	1-11	4.13	2.61	1.75
1"	CB-S8L-1FN/CB-S8M-1FN	1-11	4.13	2.61	1.75

Размер тела	Партнo.	Нить	В	D	Е	HEX
1/8 дюйма	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8 дюйма	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4 дюйма.	CB-P2L-1FG/ CB-P2M-1FG	4/4-19	1.52	0.87	0.56	0.75
1/4 дюйма.	CB-P2L-1FN/ CB-P2M-1FN	4/4 - 18	1.52	0.87	0.56	0.75
3/8 дюйма	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8 дюйма	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2 дюйма.	CB-P4L-1FG/ CB-P4M-1FG	1 / 2 - 14	2.03	1.30	0.76	1.13
1/2 дюйма.	CB-P4L-1FN/ CB-P4M-1FN	1 / 2 - 14	2.03	1.30	0.76	1.13
3/4 дюйма.	CB-P6L-1FG/ CB-P6M-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4 дюйма.	CB-P6L-1FN/ CB-P6M-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8L-1FG/ CB-P8M-1FG	1-11	2.85	1.88	0.97	1.63
1"	CB-P8L-1FN/ CB-P8M-1FN	1-11	2.85	1.88	0.97	1.63
