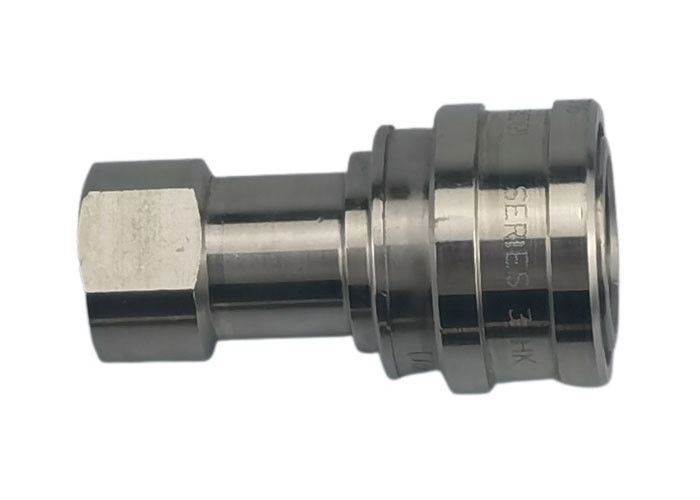

NPT 0,5 дюймовый гидравлический быстрый соединитель из нержавеющей стали

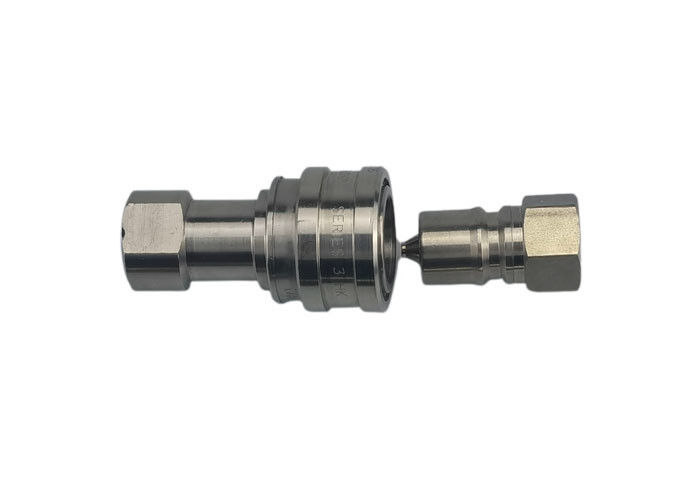

1/2" CB-1 серии нержавеющей стали 316 закрытого типа гидравлическое быстрое сцепление

Как работают гидравлические быстрые соединители?

Особенности

1. Поппетные клапаны открываются автоматически при соединении в пределах номинального рабочего давления для быстрого поддержания потока.
2. Критические детали закаливаются для долговечности.
3. Совместим с сериями PARKER 60, FASTER HNV Series AEROQUIP FD45 и HANSEN HK Series.

CB-SPL-1FG/ CB-SPM-1FG используются в строительной технике, гидравлических приложениях.Эти двойные соединения с отключением могут быть найдены везде, где линии передачи жидкости должны быть подключены и отключены для работы или обслуживания оборудования, а потеря жидкости нежелательна.

Стандартные материалы

• Медь, цинковая сталь, нержавеющая сталь
• Печати: NBR, Viton, EPDM

1. Размер тела	Партнo.	Нить	А.	В.	Через плоские районы
   1/8 дюйма	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8 дюйма	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4 дюйма.	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
   1/4 дюйма.	CB-S2S-1FN	4/4 - 18	2.26	1.17	0.75
   3/8 дюйма	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8 дюйма	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2 дюйма.	CB-S4S-1FG	1 / 2 - 14	2.96	1.86	1.13
   1/2 дюйма.	CB-S4S-1FN	1 / 2 - 14	2.96	1.86	1.13
   3/4 дюйма.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 дюйма.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1"	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Размер тела	Партнo.	Нить	В	D	Е	HEX
   1/8 дюйма	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8 дюйма	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4 дюйма.	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
   1/4 дюйма.	CB-P2S-1FN	4/4 - 18	1.52	0.87	0.56	0.75
   3/8 дюйма	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 дюйма	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2 дюйма.	CB-P4S-1FG	1 / 2 - 14	2.03	1.30	0.76	1.13
   1/2 дюйма.	CB-P4S-1FN	1 / 2 - 14	2.03	1.30	0.76	1.13
   3/4 дюйма.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 дюйма.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1"	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
