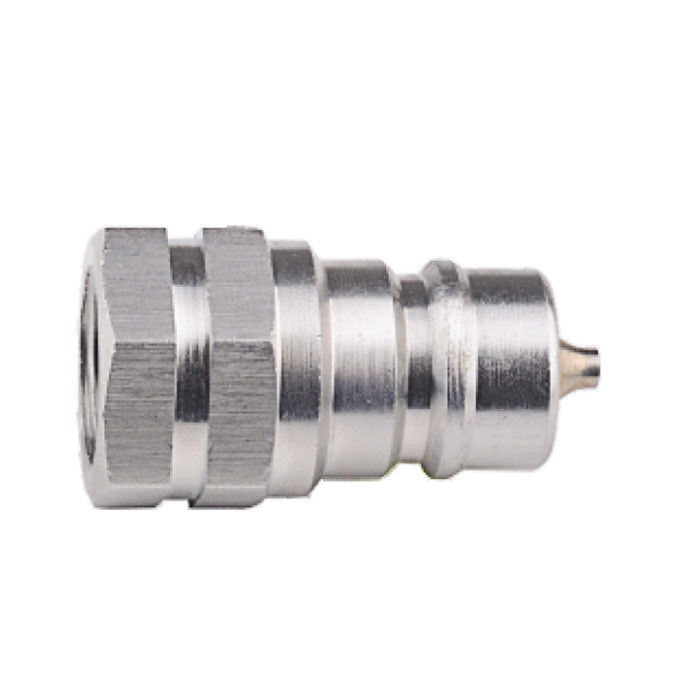

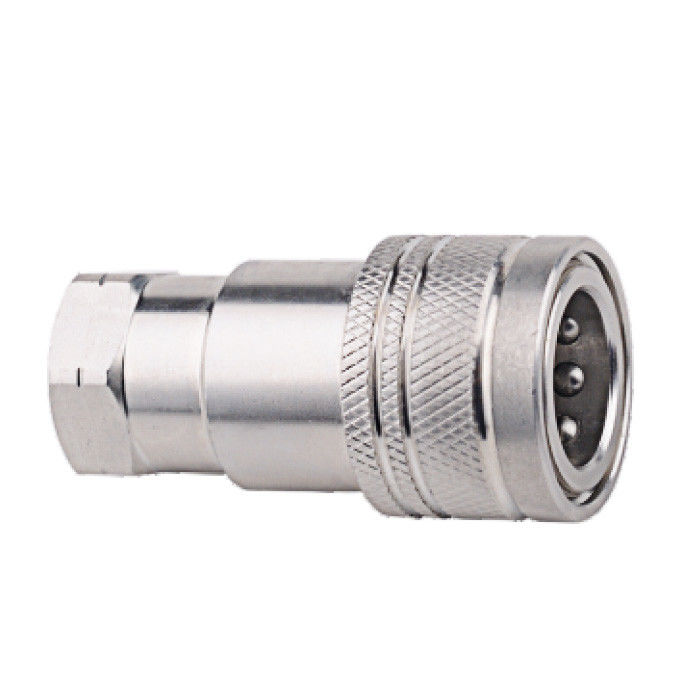

CB-SPL-10F ISO 7241-A Гидравлическая быстрая сцепка из нержавеющей стали
ВCB-SPL-10F гидравлическая быстрая сцепкаПроектировано в полном соответствии сISO 7241-1 АМеждународный стандарт, предлагая безопасное, высокопроизводительное решение для подключения жидкости в современных гидравлических системах.Проектировано с прочным цинковым стальным корпусом и оснащено механизмом блокировки шаров и двумя клапанами отключения, эта серия обеспечиваетбезопасное отключение без утечкив сложных условиях.
Доказано черезсельскохозяйственные машины, оборудование для общественных работ и промышленные гидравлические схемы, CB-SPL-10F является надежным заменителем всемирно признанных сцеплений, таких какHansen H-15000, Parker 6600 и быстрее ANV.
Ключевые особенности и преимущества
•Дизайн клапана с двойным отключением
Предотвращает потерю жидкости при подключении и отключении, сохраняя чистоту системы и снижая риски для безопасности.
•Устойчивость к высокому давлению
Показатель до 315 бар / 4565 psi в зависимости от размера, что делает его подходящим для высокогрузных мобильных или промышленных гидравлических приложений.
•Безопасный механизм блокировки шаров
Сцепление использует систему шарового блокирования с скрученным рукав, чтобы обеспечить твердое зацепление и сопротивление вибрации или случайному тягу.
•Сцепление с подключением
Полуавтоматическая работа упрощает установку и техническое обслуживание.
•Прочные материалы
• Корпус / Рукав / клапан:Сталь цинковая (бихроматизированная)
• пружины: сталь или нержавеющая сталь
• Шары: из нержавеющей стали
• уплотнения: стандарт NBR, FKM (Viton) необязательно для высокотемпературных жидкостных цепей
•Заменяемый с основными брендами
Полностью совместим с Parker 6600, Faster ANV, Aeroquip 5600, и Hansen H-15000 серии.
•Доступная опция подталкивания-вытягивания
Для размера 1/2 ′′ доступна версия с подталкивающим устройством с ручкой, установленной на перебоях, для автоматического подключения/отключения.
Технические спецификации
| Размер ISO |
Номинальный диаметр (мм) |
Максимальное рабочее давление (бар/пси) |
Поток @ ∆p 1 бар (л/мин) |
Пролития (мл) |
Варианты нитей |
Температурный диапазон (NBR / FKM) |
| 1/4 ′′ |
6.3 |
315 / 4565 |
6.3 |
0.35 |
Г / НПТ |
-20°C до +100°C / +200°C |
| 3/8 |
10 |
315 / 4565 |
10 |
1.5 |
Г / НПТ |
-20°C до +100°C / +200°C |
| 1/2 ′′ |
12.5 |
250 / 3625 |
12.5 |
2.6 |
Г / НПТ |
-20°C до +100°C / +200°C |
| 3/4 ′′ |
20 |
250 / 3625 |
20 |
8.5 |
Г / НПТ |
-20°C до +100°C / +200°C |
| 1 ¢ |
25 |
200 / 2900 |
25 |
13 |
Г / НПТ |
-20°C до +100°C / +200°C |
Размерный обзор
Женщина (Socket)
| Размер тела |
Партнo. |
LS |
Φ D |
HS |
А. |
T |
| 1/4 дюйма. |
CB-S2Л-10F |
50 |
26 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
CB-S3Л-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
CB-S4Л-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
CB-S6Л-10F |
80 |
48 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
CB-S8Л-10F |
99.5 |
53 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
CB-S10 л-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12 л-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
CB-S16 л-10F |
158 |
99 |
75*6 |
26 |
G2 НПТ2 |
Мужчина (замыкатель)
| Размер тела |
Партнo. |
ЛП |
В |
HP |
А. |
T |
| 1/4 дюйма. |
СБ-П2Л-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 НПТ1/4 |
| 3/8 дюйма |
СБ-П3Л-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 НПТ3/8 |
| 1/2 дюйма. |
СБ-П4Л-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 дюйма. |
СБ-П6Л-10F |
54 |
28 |
34*6 |
18 |
G3/4 НПТ3/4 |
| 1" |
СБ-П8Л-10F |
65.5 |
35 |
41*6 |
21 |
G1 НПТ1 |
| 1-1/4" |
СБ-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
СБ-P12L-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 НПТ1-1/2 |
| 2" |
СБ-P16L-10F |
98 |
61 |
75*6 |
26 |
G2 НПТ2 |

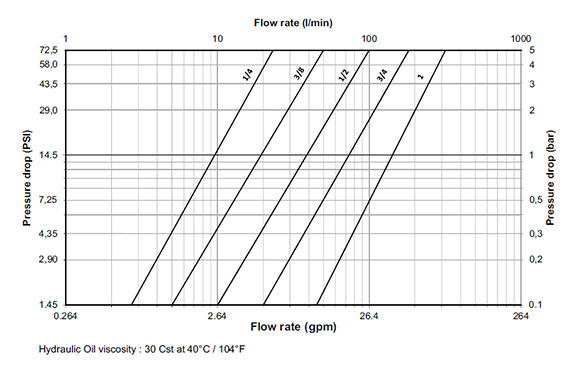

Диаграмма снижения давления против скорости потока
Кривые падения давления CB-SPL-10Fосновываются на условиях стандарта ISO 7241-A с использованием 30 cSt гидравлического масла при температуре 40 °C.
Для кривых потока полного размера, размерных CAD-рисунков и сравнений потерь жидкости,посетить страницу технических деталей CB-SPL-10F.
Области применения
Быстрая связь CB-SPL-10F идеально подходит для:
•Гидравлические цепи и силовые агрегатыкак в промышленных, так и в мобильных системах
•Сельскохозяйственные машинытакие как тракторы, комбайны, распылители
•Оборудование для общественных работв том числе экскаваторы, погрузчики и переломщики
•Общая гидравлическая жидкостьперемещение в условиях критического давления
Его вибрационно-устойчивая блокировка, широкая терпимость к давлению и совместимость с брендом делают его надежным выбором во всех отраслях.
Таблица совместимости
| Модель Картерберга |
Паркер. |
Быстрее. |
Аэрокомплект |
Хансен |
| CB-SPL-10F |
6600 |
ANV |
FD56 / 5600 |
H-15000 |
Для подробного разбивки геометрии клапана и совместимости между брендамиизучить руководство по обмену и замене CB-SPL-10F
Частые вопросы
• Для чего используется гидравлическая быстрая сцепка CB-SPL-10F?
CB-SPL-10F представляет собой гидравлический набор быстрой сцепки из нержавеющей стали (запри и розетка), построенный в соответствии со стандартами ISO 7241-A.Он обычно используется в строительных, сельскохозяйственных и промышленных гидравлических системах, требующих частого отключения и повторного подключения с минимальными потерями жидкости.
• Совместим ли CB-SPL-10F с паркерскими, быстрыми или с Stucchi?
- Да, это так.CB-SPL-10F полностью взаимозаменяем с ISO 7241-A сцеплениями таких марок, как Parker (6600 серии), Faster (ANV), Stucchi (A серии) и другие.Не забудьте проверить тип нити и размер при замене существующих компонентов.
• Какие размеры и типы нитей доступны?
Эта модель доступна в нескольких размерах корпуса, включая 1/4", 3/8", 1/2", 3/4" и 1" опции нитей включают BSPP, NPT и метрические типы.Спецификации настраиваемых нитей могут быть запрошены на основе ваших системных требований.
• Могу ли я использовать CB-SPL-10F в коррозионной среде?
- Да, конечно.Сцепление CB-SPL-10F изготовлено из коррозионностойкой нержавеющей стали и идеально подходит для использования в морских, морских,и химических жидкостных применений, где необходима долговечность и герметичность без утечек.
• Как я могу запросить предложение или техническую помощь?
Ты можешь.свяжитесь с нашей инженерной командойс вашими спецификациями, требованиями к потоку или деталями применения.Мы предлагаем быструю реакцию, настраиваемые варианты и поддержку для оптовых или OEM заказов.
