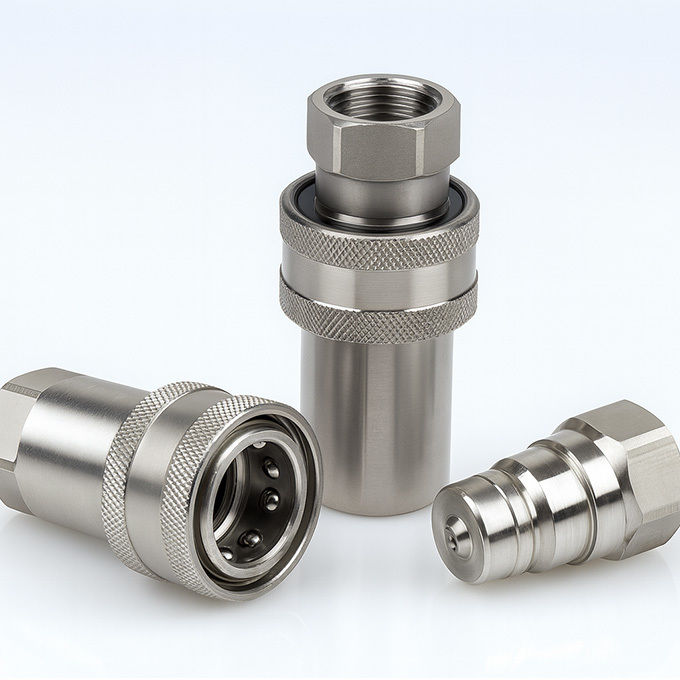

Комплект быстроразъемных гидравлических соединений CB-SPM-10F-A ISO 7241-A из нержавеющей стали
Гидравлическое быстроразъемное соединение CB-SPM-10F-A представляет собой высококачественное решение из нержавеющей стали, разработанное для работы с коррозионными жидкостями, экстремальными температурами и требовательными гидравлическими системами.
Полностью соответствует ISO 7241- A, эта модель оснащена клапаном с двойным перекрытием, шариковым запорным механизмом и прецизионно обработанным корпусом из нержавеющей стали 316, что делает ее идеальной для морских, химических и пищевых применений.
В отличие от стандартных муфт из углеродистой стали, CB-SPM-10F-A предназначена для работы в условиях, где устойчивость к окислению, химическому разложению и термическим циклам является обязательным условием.
Основные характеристики и преимущества
• Полностью конструкция из нержавеющей стали 316
Коррозионностойкая, рассчитана на давление и безопасна для агрессивных сред, включая морскую воду, химикаты и стерилизованные системы.
• Конструкция с двойным перекрытием
Минимизирует пролив жидкости при отсоединении и обеспечивает чистую работу без утечек.
• Шариковый запорный механизм
Обеспечивает надежную фиксацию, устойчивую к вибрации, даже при динамических нагрузках.
• Соединение путем нажатия
Обеспечивает интуитивно понятное и быстрое управление. Клапан открывается автоматически после соединения.
• Работа при высоких температурах
Стандартно поставляется с уплотнениями Viton®, обеспечивающими безопасную работу при температуре от -20°C до +200°C.
• Варианты совместимости с резьбой
Доступны с резьбой BSPP (G), NPT и метрической резьбой для установки в устаревшие системы по всему миру.
• Взаимозаменяемость
Разработаны для полной совместимости с сериями Parker 6600, Faster ANV, Hansen HA 15000 и Aeroquip 5600.
Технические характеристики
| Размер (дюймы) |
Номинальный диаметр (мм) |
Максимальное давление (PSI) |
Номинальный расход (GPM) |
Диапазон температур (°C) |
Варианты резьбы |
| 1/4" |
6.3 |
2000 |
3 |
-20 ~ +200 |
G1/4, NPT1/4 |
| 3/8" |
10 |
2000 |
6 |
-20 ~ +200 |
G3/8, NPT3/8 |
| 1/2" |
12.5 |
1500 |
12 |
-20 ~ +200 |
G1/2, NPT1/2 |
| 3/4" |
20 |
1500 |
28 |
-20 ~ +200 |
G3/4, NPT3/4 |
| 1" |
25 |
1000 |
50 |
-20 ~ +200 |
G1, NPT1 |
| 1-1/4" |
30 |
1000 |
88 |
-20 ~ +200 |
G1-1/4 |
| 1-1/2" |
40 |
1000 |
220 |
-20 ~ +200 |
G1-1/2 |
| 2" |
50 |
1000 |
240 |
-20 ~ +200 |
G2 |
Обзор размеров

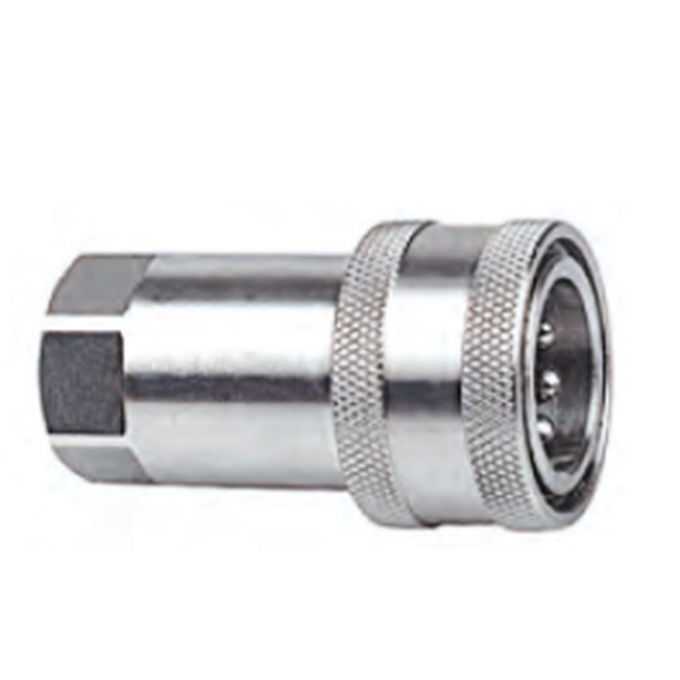

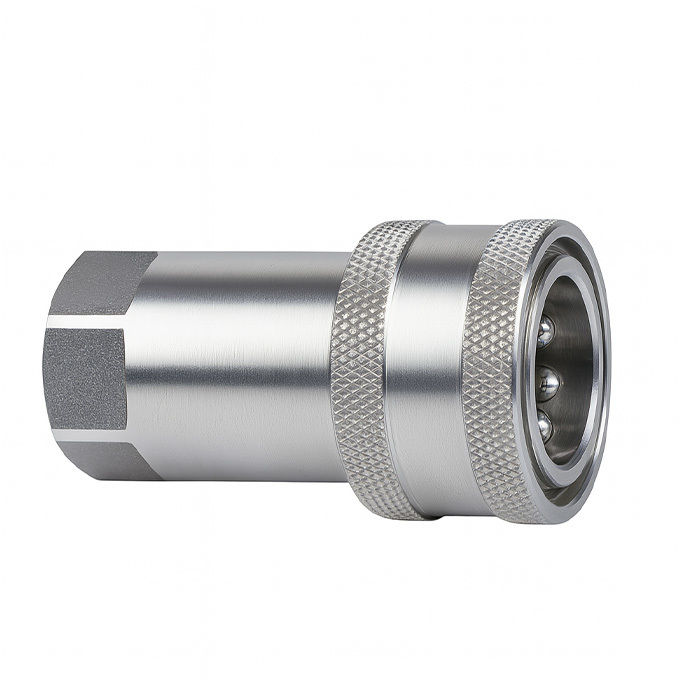

Внутренняя (розетка)
| Размер корпуса |
PARTNO. |
LS |
Φ D |
HEX1 |
A |
T |
| 1/4" |
CB-S2M-10F-A |
50 |
26 |
19 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F-A |
56 |
31.5 |
22 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F-A |
66 |
38.5 |
27 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F-A |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F-A |
94 |
56 |
41 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F-A |
117 |
69.5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F-A |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F-A |
165 |
99 |
75 |
26 |
G2 NPT2 |

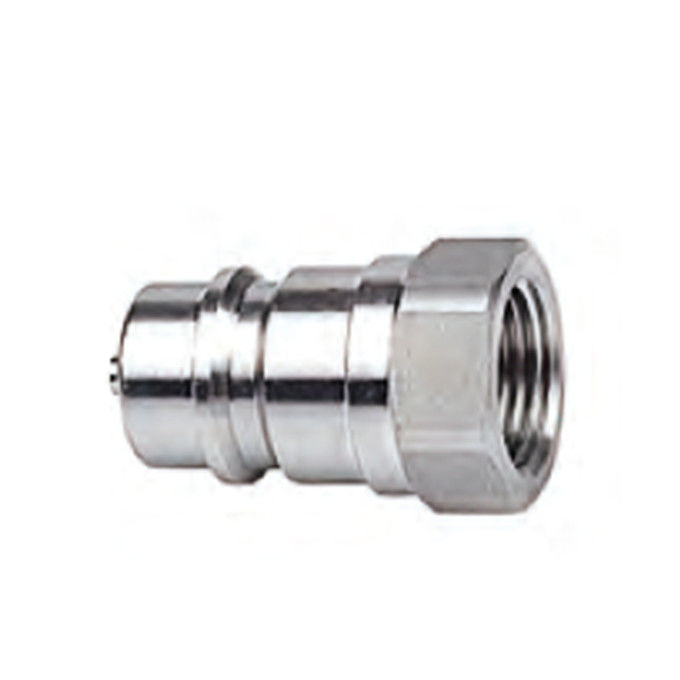

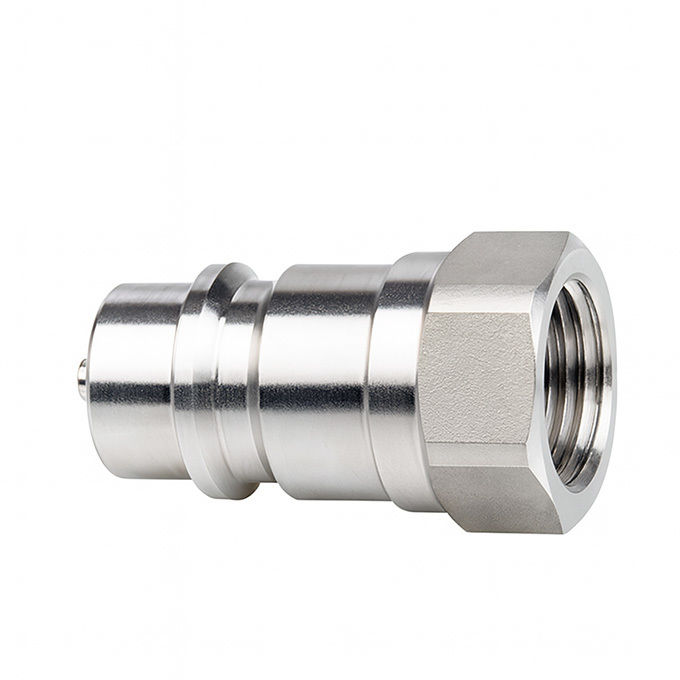

Наружная (штекер)
| Размер корпуса |
PARTNO. |
LP |
d |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F-A |
35.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F-A |
36.5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F-A |
43.5 |
20.5 |
27 |
27 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F-A |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8M-10F-A |
59.5 |
34.3 |
36 |
41 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F-A |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F-A |
83.5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F-A |
105 |
65 |
64 |
75 |
26 |
G2 NPT2 |
Производительность потока
Серия CB-SPM-10F-A обеспечивает надежную скорость потока при минимальном падении давления даже при непрерывном циклировании. Приведенный выше график иллюстрирует зависимость расхода от падения давления при масле 30 cSt, основанную на стандартах тестирования ISO 7241-A.
Большие размеры (от 1-1/4” до 2”) сохраняют эффективность потока даже при повышенных уровнях GPM.
Применение
• Морская гидравлика: Соленая вода и палубное оборудование
• Предприятия химической переработки: Воздействие кислот, растворителей и промышленных жидкостей
• Пищевая промышленность и производство напитков: Чистота и соответствие материалов
• Нефтегазовые полевые работы: Жесткие условия эксплуатации на открытом воздухе с проблемами совместимости жидкостей
• Лесное хозяйство и сельское хозяйство: Когда удобрения, органические кислоты или влага создают риск коррозии
• Высокотемпературные испытательные системы: Где муфты на основе NBR преждевременно разрушаются
Доступные опции
• Дополнительные уплотнения FKM/FPM для экстремальных химикатов
• Конфигурации для монтажа на панели (размер 1/2”)
• Пользовательские резьбовые адаптеры или метрические преобразования
• Пылезащитные колпачки из нержавеющей стали или полимера
Свяжитесь с нами чтобы запросить чертеж, проверку химической совместимости или отчет об устойчивости к коррозии.
