Место происхождения:
Китай
Фирменное наименование:
carterberg
Сертификация:
IATF16949
Номер модели:
CB-ISOA
Разработанная для устойчивости в требовательных гидравлических системах, быстроразъемная муфта CB-ISOA представляет собой муфту типа ISO 7241-A из углеродистой стали с улучшенной конструкцией клапана для превосходной устойчивости к импульсам давления и ударным нагрузкам.
Она служит высокопроизводительной альтернативой стандартным фитингам ISO-A в тяжелом оборудовании, где важны надежность гидравлики и устойчивость к ударам.
• Улучшенная конструкция тарельчатого клапана
Снижает потери производительности от скачков давления и обеспечивает стабильный поток при колебаниях гидравлических нагрузок.
• Двухступенчатая конструкция клапана
Обеспечивает минимальное проливание жидкости при отсоединении, сохраняя при этом чистые и безопасные контуры.
• Прецизионный шариковый запорный механизм
Надежен при вибрации, надежно фиксируя мужскую и женскую части даже в мобильных или ударных системах.
• Корпус из углеродистой стали с хромированием
Повышает твердость поверхности и устойчивость к царапинам без существенного влияния на стоимость.
• Стандартное уплотнение: NBR
Подходит для масляных систем до 120°C; опциональные уплотнения Viton доступны для расширенной термостойкости.
• Полная взаимозаменяемость ISO 7241-A
Совместима с Parker 6600, Faster ANV, Aeroquip 5600 и Hansen HA 15000 Series.
| Параметр | Значение |
|---|---|
| Размеры корпуса | 1/4", 3/8", 1/2", 3/4", 1" |
| Максимальное рабочее давление | от 5000 до 3000 PSI (зависит от размера) |
| Скорость потока | от 3 до 50 GPM |
| Диапазон температур | от -20°C до +120°C |
| Материал уплотнения | NBR (стандарт), Viton (опционально) |
| Тип клапана | Тарельчатый с улучшенным поглощением импульсов |
| Материал | Хромированная углеродистая сталь |

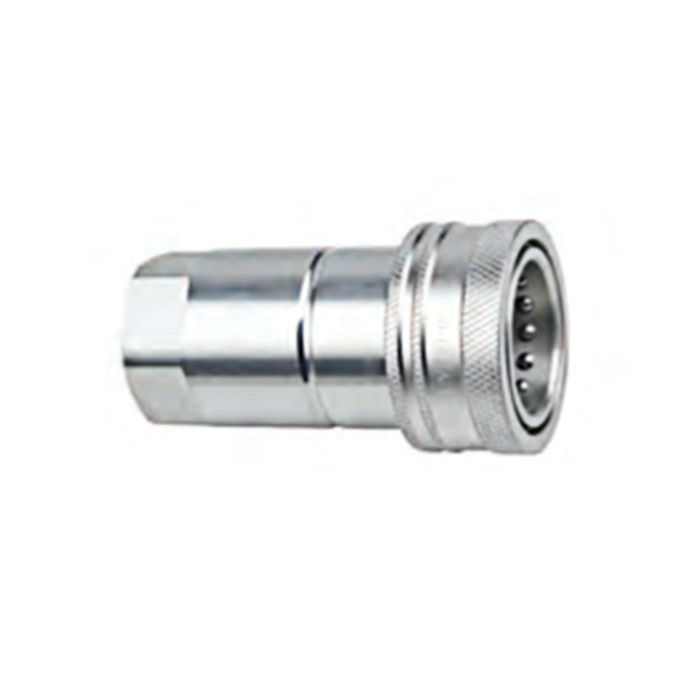

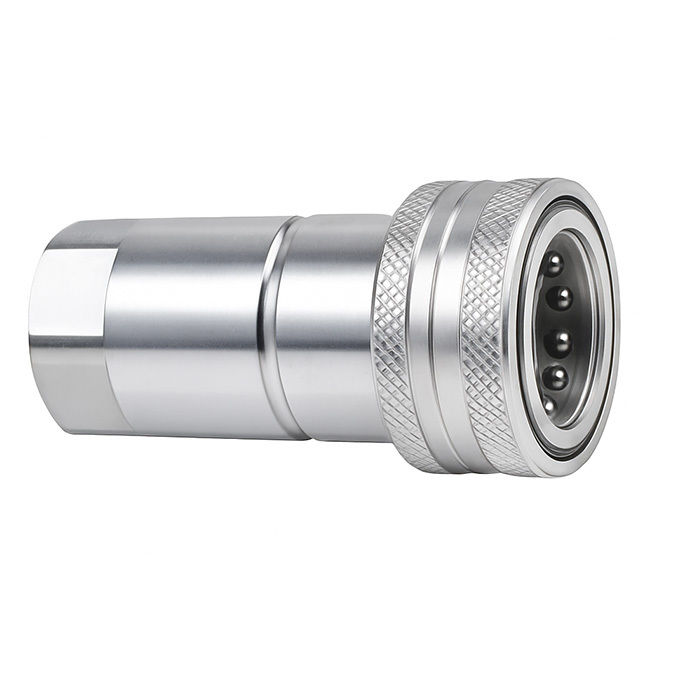

Женская (розетка)
| Размер корпуса | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

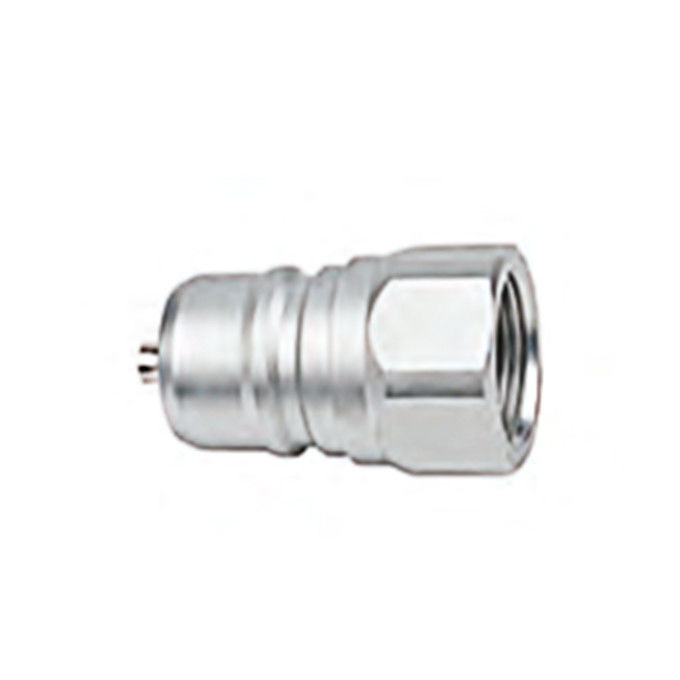

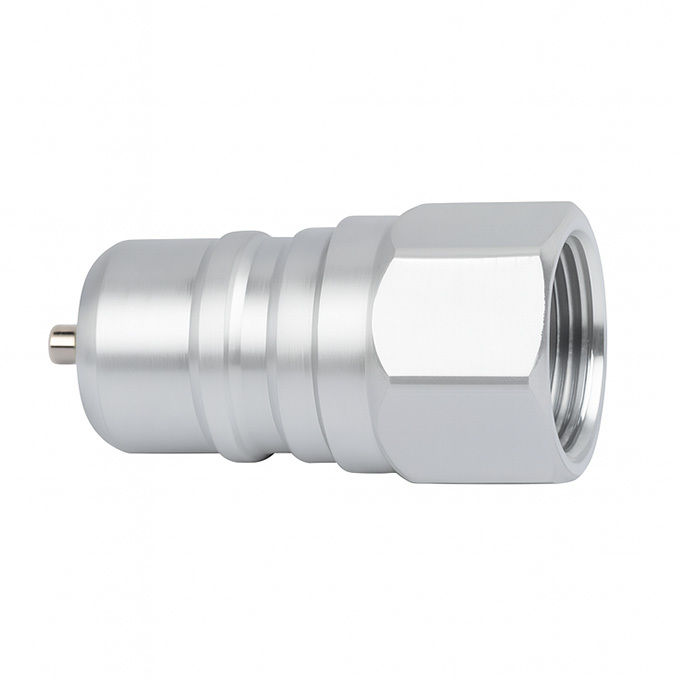

Мужская (вилка)
| Размер корпуса | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Используйте график из справочного изображения с оговоркой: Испытательная жидкость: Oil-200 SUS. Показанная кривая является репрезентативной для серии LSQ-ISOA.
Почему стоит выбрать CB-ISOA вместо стандартных фитингов ISO-A из углеродистой стали, таких как CB-SP-10M-3?
| Сравнительный аспект | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Конструкция клапана | Улучшенный тарельчатый (ударопрочный) | Стандартный тарельчатый |
| Покрытие поверхности | Хромированный | Оцинкованный |
| Стабильность потока | Выше при импульсе | Умеренная |
| Ценовой диапазон | Немного выше | Более экономичный |
| Лучше всего для | Системы с высокой нагрузкой, подверженные ударам | Общее гидравлическое использование |
Запросить коммерческое предложение или техническое описание
Нужна помощь в выборе подходящей муфты ISO-A для вашего применения? Свяжитесь с нашей командой чтобы получить подробные характеристики продукта, графики потоков или файлы CAD.
Отправьте запрос непосредственно нам
