ISO 16028 Плоская гидравлическая быстрая связка
Что такое ISO 16028?
Стандарт ISO 16028 определяет класс гидравлических быстрых соединителей с плоской поверхностью, с уплотнительной герметикой, предназначенных для работы без утечек при подключении и отключении под давлением.Эти соединители широко используются в строительстве, горнодобывающей промышленности, нефтехимической промышленности и транспортном секторе из-за их безопасности, чистоты и взаимозаменяемости между производителями.
В отличие от традиционных кукольных или шаровых клапанов (например, ISO 7241-A/B),Сцепления по стандарту ISO 16028 имеют плоскую уплотнительную поверхность, которая минимизирует потерю жидкости и риск загрязнения, особенно ценные в экологически чувствительных приложениях.
Ключевые особенности и преимущества дизайна
Быстрые соединители серии FF Картерберга полностью соответствуют стандарту ISO 16028 и предлагают:
• Дизайн клапана с вымывкой для устранения потерь жидкости при отключении
• Взаимозаменяемый с крупными мировыми брендами, такими как Eaton FF, Parker FEM, Faster FF, Stucchi FIRG
• Соединение чистого разрыва без включения воздуха, без утечки
• Механизм подключения рукава с блокирующим рукавом (противовибрационный вариант)
• Тяжелая конструкция из углеродистой стали или нержавеющей стали 316
• опции уплотнения, включая NBR, Viton, EPDM совместимые с широким спектром жидкостей
Эти преимущества делают ISO 16028 соединители идеальными для использования вмобильная гидравлика, железнодорожное обслуживание, оборонные транспортные средства и системы инструментов высокого давления.
Как работает стандарт ISO 16028
В отличие от обычных гидравлических соединений типа шарового клапана или марионетки, конструкция плоской поверхности ISO 16028 исключает полость клапана, которая обычно вызывает разлив жидкости или включение воздуха при отключении.И мужская, и женская стороны имеют гладкую, плоскую уплотнительную поверхность, которая вступает в контакт только во время полного задействования.
Этот интерфейс предлагает истинное решение чистого разрыва, что является основной причиной широкого использования сцеплений ISO 16028 в отраслях с строгими требованиями к окружающей среде и чистоте.
Материал и опции уплотнения
| Материал |
Случай использования |
Устойчивость к коррозии |
| Нержавеющая сталь 316 |
Морские, химические, нефтехимические системы |
⭐ ⭐ ⭐ ⭐ |
| Углеродистая сталь |
Общее строительство, горнодобывающая промышленность |
⭐ ⭐ (с покрытием) |
Доступные пломбы:
NBRдля стандартных гидравлических масел
Витон (FKM)Для высокотемпературных или агрессивных жидкостей
EPDMдля воды, фосфатных эфиров
Нужна настраиваемая настройка? Свяжитесь с намидля нестандартных портов или покрытий.
Типичные применения
Картерберг ISO 16028 плоские сцепления широко используются в:
• Строительные машины ≈ экскаваторы, погрузчики, дорожные ролики
• Нефтехимия и газ - чистое отключение под давлением
• Техническое обслуживание железных дорог и общественного транспорта
• Военные и оборонные системы ∙ критические операции без утечек
• Средства для высокого давления
Их конструкция с нулевой утечкой и работоспособность давления до 35 МПа (5075 PSI) делают их надежным выбором для критически важных приложений.

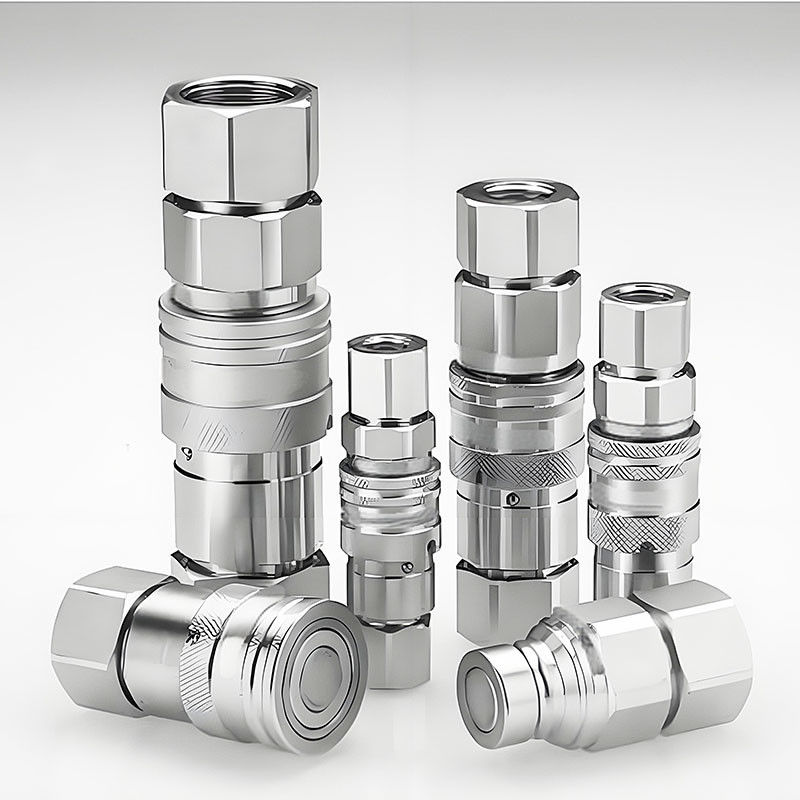

Доступные модели продукции
Картерберг предлагает шесть моделей под серией FF.Все они основаны на структуре ISO 16028, с различиями в интерфейсе, размере потока и дополнительных функциях:
| Модель |
Ключевая особенность |
Тип интерфейса |
Типичное применение |
| CB-SP-6FN |
Стандартная плоская сцепка |
ДНЯО |
Общая гидравлика |
| CB-SP-6FN-DB |
С пылевыми крышками |
BSPP |
Транспортные средства, горнодобывающая промышленность |
| CB-SP-6FN-QA |
Ковёр быстродействующий |
ДНЯО |
Мобильные единицы обслуживания |
| CB-SP-6FN-FF |
Внутренняя конструкция полного потока |
НПТ / БСПП |
Промышленные высокопоточные линии |
| CB-SP-6FN-RW |
Железнодорожная оптимизация |
Метрический |
Железнодорожные гидравлические системы |
| CB-SP-6FN-FD |
Огнеупорный и сухоплотный |
По обычаю |
Пожарная служба, авиация |
Часто задаваемые вопросы (FAQ)
Вопрос 1: Могут ли эти соединители взаимозаменяться с другими марками ISO 16028?
- Да, это так.Сцепки Carterberg FF совместимы с Stucchi FIRG, Parker FEM, Faster FF, Hansen FF и другими.
Q2: Могут ли они использоваться под остаточным давлением?
Да, особенно версии CB-SP-6FN-QA и -RW построены для подключения при давлении.
Вопрос 3: Вы предлагаете BSPP или метрические порты?
NPT является стандартным, но BSPP и метрические варианты доступны по запросу.
Контакт и запрос
Вы ищете конкретные размеры, нитки или комбинации уплотнений?
Свяжитесь с нашей технической командой для получения экспертного руководства или отправьте запрос на заказ ниже.
