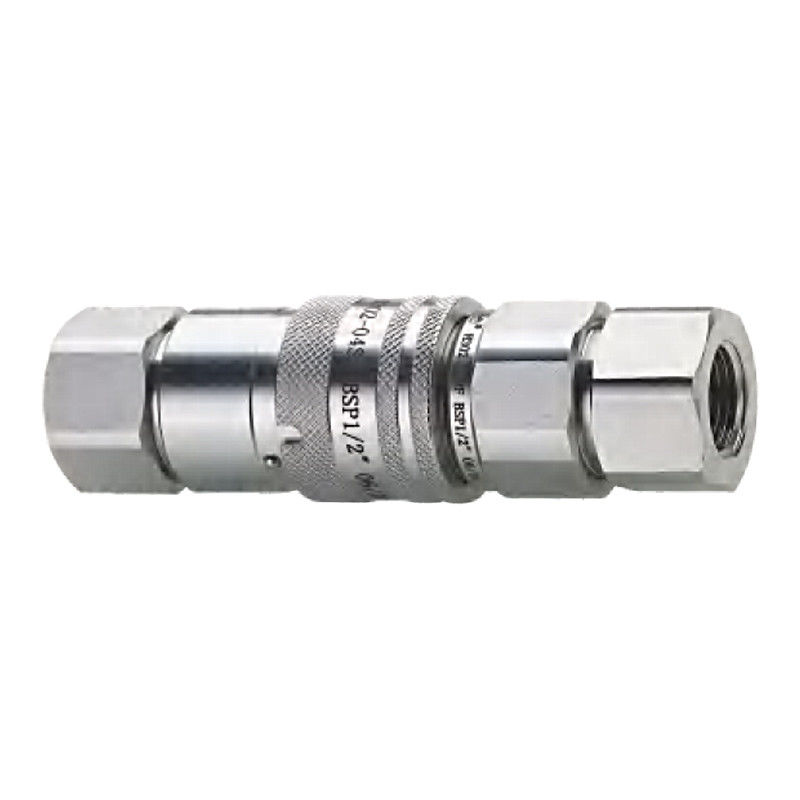

CB-SP-6FN Плоская гидравлическая быстрая сцепка
Создан для тяжелых работ
CB-SP-6FN - это гидравлический быстрый соединитель с плоской поверхностью, соответствующий стандарту ISO 16028, предназначенный для использования в сложных условиях, таких как строительство, техническое обслуживание железных дорог и добыча полезных ископаемых.Он построен так, чтобы минимизировать потерю жидкости, противостоять загрязнению и выдерживать частые циклы подключения.
Если ваша гидравлическая система нуждается в чистой производительности разрыва, CB-SP-6FN предлагает надежное и безопасное решение с опциональными типами нитей, уплотнительных материалов,и конструкция, которая помогает предотвратить случайное отключение.
Что отличает его от других
•Конструкция клапана с плоской поверхностью
Никаких разливов, никакого беспорядка.Клапан остается закрытым при отключении и открывается только во время полного включения, минимизируя потерю масла и попадание воздуха.
•Замок с вращающимся рукавами
После подключения поворачивайте рукав, чтобы включить замок.Это помогает предотвратить непреднамеренное отключение от вибрации или тяги, и защищает внутреннюю часть клапана от грязи.
•Индукционно-застывшие компоненты
Сиденья клапанов и блокировочные части термообрабатываются для повышения долговечности.Даже при высокочастотной работе износ минимален.
•Корпус из цинковатой углеродной стали
Построен для реального износа.Для коррозионной среды доступна необязательная поверхностная обработка QPQ или нержавеющая сталь.
•Заменяемый дизайн
Полностью совместима с другими ISO 16028 сцеплениями стандартных размеров от 1/4′′ до 2′′.
• Плосколикие и куклы: почему это важно
По сравнению с традиционными кукольными соединителями, конструкции с плоской поверхностью, такие как CB-SP-6FN, резко снижают потерю жидкости и включение воздуха.Это особенно важно в чистых критических приложениях, таких как мобильные сервисные инструменты, химическая передача или оборудование для полевого обслуживания.

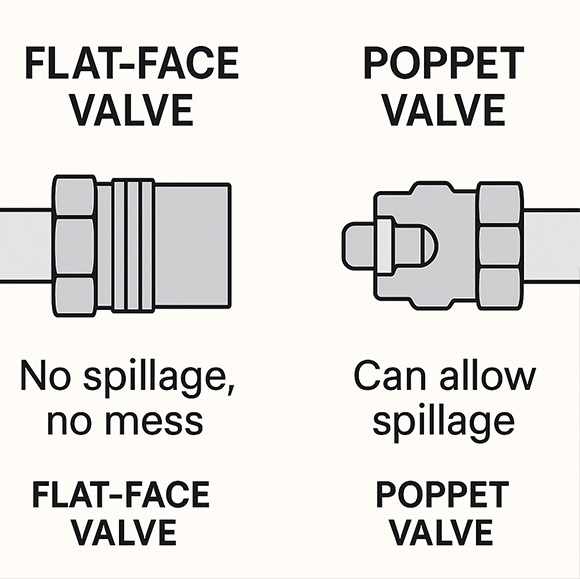

Нижеприведенная иллюстрация подчеркивает структурные различия и почему плоские клапаны являются предпочтительным выбором в высокотехнологичных гидравлических системах.
Плоские клапаны (слева) исключают разлив жидкости при отключении, в отличие от традиционных клапанов в стиле куклы (справа), которые могут допускать утечку.
Технические спецификации
Технические спецификации
| Размер (в) |
Номинальный диаметр (мм) |
Номинальное давление (PSI) |
Номинальный поток (GPM) |
| 1/4 дюйма. |
6.3 |
5000 |
3 |
| 3/8 дюйма |
8.6 |
4000 |
6 |
| 1/2 дюйма |
11 |
4000 |
12 |
| 3/4 дюйма |
15 |
3000 |
28 |
| 1′′ |
18.5 |
3000 |
50 |
| 1 1/4 дюйма |
25 |
3000 |
88 |
| 1 1/2 дюйма |
25 |
2000 |
220 |
| 2′′ |
39.2 |
2000 |
224 |
Температурный диапазон (NBR): от 20 до +80 °C
Соединение: Нажатие на соединение с замком рукава
СМИ: Минеральные масла (другие возможны при правильном уплотнении)
Размерный обзор

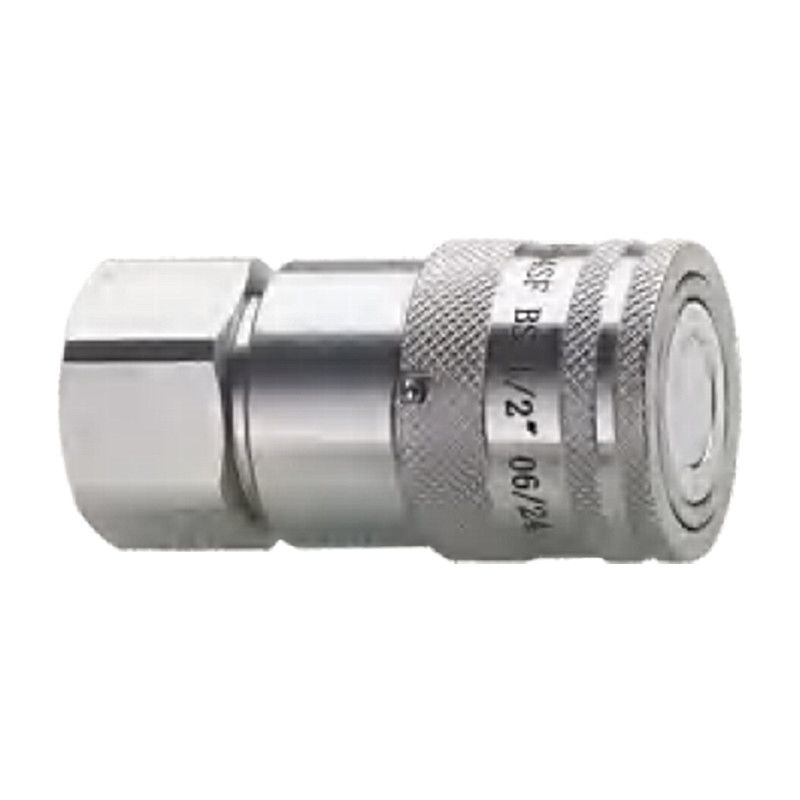

Женщина (Socket)
| Партнo. |
Нить |
LS |
φD |
HS |
А. |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 НПТ1 |
97 |
48 |
S41六角 |
23.5 |

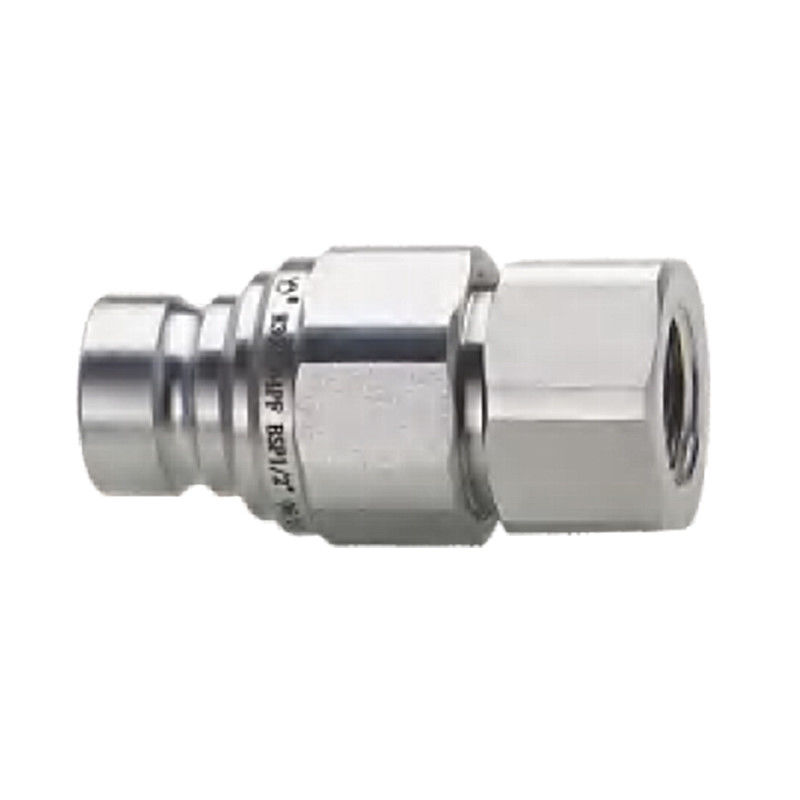

Мужчина (замыкатель)
| Партнo. |
Нить |
ЛП |
φВ |
HP |
А. |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 НПТ1 |
86 |
30 |
S41六角 |
23.5 |
Заявления
•Присоединения экскаваторов (разрыватели, ножницы)
Обменивайтесь инструментами, не капая маслом по всей рабочей площадке.
•Инструменты для технического обслуживания железной дороги
Ключи и подъемники могут быть подключены к железной дороге даже на грунтовых площадках.
•Подземное горное оборудование
Проектированы для устойчивости к пыли и уменьшения потерь масла при частой смене инструментов.
•Мобильные гидравлические инструменты
Высокоточные присоединения и крутящий момент инструментов получают выгоду от простого подключения/отключения без беспорядка.
•Промышленные линии передачи
Полезно в химических заводах или системах обработки жидкостей, которые требуют частой очистки или смены.
Доступные возможности
| Вариант |
Описание |
| Материал уплотнения |
Стандарт NBR, Viton для высокотемпературных/масляных жидкостей, EPDM для водных/гликольных жидкостей |
| Типы нитей |
G (BSPP), NPT или Metric доступны |
| Покрышки для пыли |
ПВХ крышки стандартные; другие цвета необязательны |
| Материальное обновление |
316L из нержавеющей стали по запросу |
| Обработка поверхности |
Факультативная антикоррозионная отделка QPQ |
Часто задаваемые вопросы
Q1: Могу ли я подключить или отключить CB-SP-6FN под давлением?
Ответ: Нет. Этот соединитель предназначен для систем с нулевым остаточным давлением.Перед операцией всегда нужно разрядить давление.
Вопрос 2: Может ли CB-SP-6FN взаимозаменяться с другими соединителями по ISO 16028?
А: Да.До тех пор, пока соединительная часть также соответствует спецификациям ISO 16028, соединение является бесшовным.
Вопрос 3: Вы предлагаете нержавеющую сталь?
А: Да.Полная версия из нержавеющей стали 316L доступна для использования в суровой или коррозионной среде.
Q4: Могу ли я запросить специальные нитки или материалы для уплотнения?
О: Конечно.Мы поддерживаем заказы на заказ - обращайтесь с вашими требованиями.
