Диагностическая плоская сцепка CB-SP-6FN-PD
Плосколинейный соединитель для гидравлической диагностики

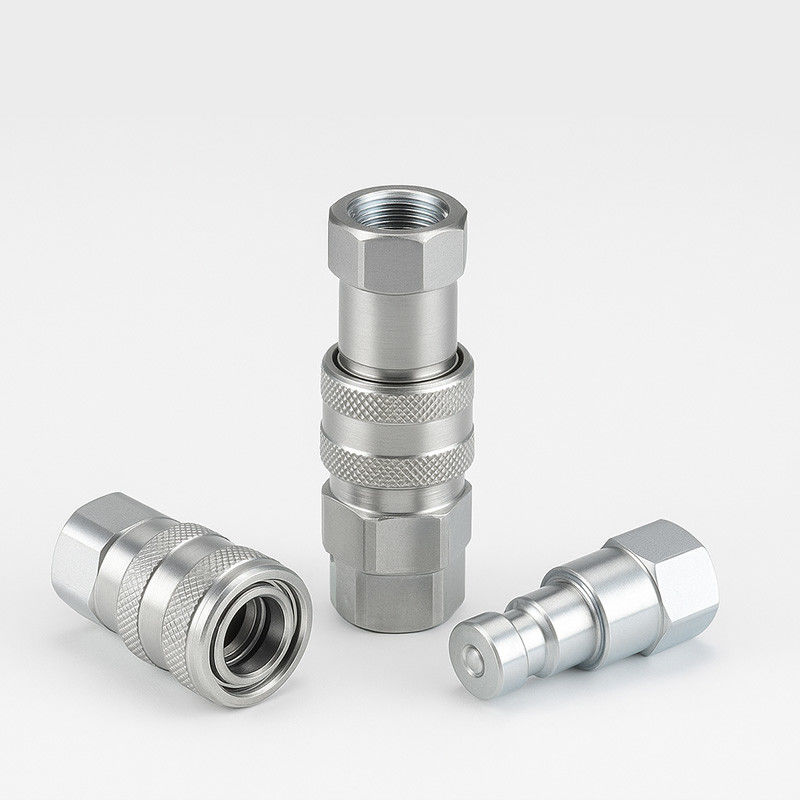

CB-SP-6FN-PD представляет собой компактный гидравлический быстрый соединитель с плоской поверхностью, разработанный специально для испытательных точек и портов измерения давления в гидравлических системах.Он использует конструкцию сухого разрыва на основе стандарта ISO 16028 и имеет надежную герметичность, даже при высоком давлении и частых циклах подключения/отключения.
В отличие от универсальных сцеплений, эта модель предназначена для точного использования, где необходимы чистота, контроль и компактный поток.
Ключевые особенности
•Конструкция плоских клапанов
Минимизирует потерю жидкости при отключении, идеально подходит для чистого диагностики или отбора проб.
•Автоматическое отключение клапана
При разъединении внутренний клапан автоматически закрывается, предотвращая капли или обратный поток.
•Надежное открытие клапана при сцеплении
После подключения клапан полностью открывается в пределах своего номинального диапазона для обеспечения стабильного, непрерывного потока жидкости.
•Внутренние части, отвержденные индукцией
Ключевые компоненты закаленные для долгосрочной долговечности и высокочастотного действия.
•Металлическая обработка из твердого порошкового материала
И мужская, и женская половинки изготавливаются из твердых стволов, а не отливных частей, что обеспечивает более строгие допустимые отклонения и более надежную производительность.
•Безопасный механизм блокировки шаров
Пара сцеплений прочно удерживается прочной системой шарового блокирования, которая обеспечивает безопасность и повторяемость.
•Заменяемый:
• Серия FASTER DF (Италия)
• Серия PARKER PD (США)
• AEROQUIP серии FD90 (США)
Технические спецификации
| Параметр |
Стоимость |
| Номинальный размер |
1/4 дюйма |
| Номинальное давление |
6000 ПСИ |
| Номинальный поток |
0.53 ГПМ |
| Диапазон температуры работы |
от 20 °C до +120 °C |
| Материал уплотнения (стандарт) |
NBR (нитриловый каучук) |
| Тип клапана |
Плосколистный, сухолистный |
| Соединение |
Нажатие на соединение с автоматическим приводом клапана |
| Отключение |
Отпуск рукава; клапан закрывается автоматически |
Примечание: Эта модель специально сконфигурирована для диагностических портов, а не для систем передачи высокого потока.
Идеальные варианты использования
•Пункты контроля гидравлического давления
Легко подключить измерители, датчики или диагностические инструменты без отключения системы.
•Оборудование для обслуживания и обслуживания
Обеспечивает чистое соединение для отбора проб жидкости или наборов испытаний.
•Мобильные контрольно-пропускные пункты гидравлического оборудования
Позволяет проводить рутинный осмотр экскаваторов, погрузчиков или грузовиков.
•Промышленные системы с частой диагностикой
Дизайн с чистым перерывом уменьшает количество отходов жидкости и упрощает соблюдение стандартов безопасности.
Факультативные конфигурации
| Вариант |
Описание |
| Альтернативные варианты печати |
Витон (FKM) или EPDM доступны по запросу |
| Типы нитей по назначению |
BSPP, NPT или Metric по мере необходимости |
| Вариант материала |
Нержавеющая сталь (на заказ) |
| Покрышка и зарядка пыли |
Доступен для защиты, когда он не используется |
Визуальные и размерные ссылки
| Партнo. |
Нить |
D |
HS |
HP |
Л |
LS |
ЛП |
| CB-S1S-13FN |
НПТ1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
НПТ1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Частые вопросы
Вопрос: Можно ли использовать это для стандартных соединений инструментов?
Ответ: Нет. Эта модель оптимизирована для точек испытаний и диагностических линий, не предназначена для применения с высоким потоком.
Вопрос: требуется ли освобождение давления перед отключением?
А: Да.Всегда пропускайте кровь из системы перед отключением, чтобы избежать повреждений или травм.
Вопрос: Совместима ли она с моими существующими паркерскими сцеплениями?
А: Да.CB-SP-6FN-FD полностью взаимозаменяем с PD, DF и FD90 серии в пределах одного размера.
