Сцепление плоской стороны из нержавеющей стали CB-SP-6FN-DB
Создан для требовательных систем жидкости
CB-SP-6FN-DB - это гидравлическая быстрая связка с плоской поверхностью, изготовленная полностью из нержавеющей стали 316L, предназначенная для систем, где чистота, коррозионная стойкость,и тепловой стабильности не подлежат обсуждению..
Эта модель оптимизирована для обработки жидкости на химических заводах, в пищевых и напитковых заводах, фармацевтических системах и других коррозионных или гигиенически чувствительных средах.
Ключевые характеристики производительности
•Дизайн с возможностью подключения
Разрешает быстрое, без инструментов подключение в тесных или требовательных настройках.
•Высокие показатели потока
Разработан для поддержки стабильной передачи в цепях среднего давления до 40 литров в минуту.
•Отличная устойчивость к температуре
Выдерживает температуру жидкости от 20 ° C до + 200 ° C ( 4 ° F до + 392 ° F), что делает его подходящим как для холодно-потока, так и для термической обработки.
•Устойчивость к коррозии и химическим веществам
Изготовлен из нержавеющей стали 316L, известной превосходной устойчивостью к агрессивным жидкостям, кислотам и системам CIP (Clean-in-Place).
•Низкое количество разливов + минимальное содержание воздуха
Дизайн клапана с плоской поверхностью помогает предотвратить загрязнение во время отключения.
•Высокая производительность
Поддерживает номинальный поток до110 ГПМ, подходящий для быстрого заполнения и высоких требований гидравлических приложений.
•Гибкость уплотнения
Оборудованы уплотнениями Viton или EPDM в зависимости от совместимости жидкости.Другие материалы (например, Kalrez®) доступны по запросу.
Технический обзор
| Параметр |
Спецификация |
| Рабочее давление |
140 бар / 2030 ПСИ |
| Номинальный поток |
До 110 GPM |
| Размеры доступны |
1/4 ′′, 3/8 ′′, 1/2 ′′, 3/4 ′′, 1 |
Для применения с высокой чистотой или агрессивными жидкостями по запросу доступны индивидуальные опции уплотнения, такие как Kalrez®.
Типичные применения
•Объекты химической переработки
Безопасное перемещение жидкости под воздействием растворителей, кислот или повышенной температуры.
•Фармацевтические и биотехнологические заводы
Чистое отключение предотвращает загрязнение продукта;совместимы с циклами стерилизации.
•Производство продуктов питания и напитков
Нереактивные материалы гарантируют отсутствие изменений вкуса, запаха или цвета во время передачи.
•Теплопередающие жидкости / системы CIP
Идеально подходит для систем, требующих температурной стабильности и химической устойчивости.
Варианты конфигурации
| Вариант |
Описание |
| Тип печати |
Viton (стандарт), EPDM, Kalrez® по запросу |
| Варианты нитей |
BSPP, NPT, метрический |
| Покрышки для пыли |
Факультативные колпачки из нержавеющей стали или ПВХ |
| Варианты кузова |
Стили прямого или локтевого кузова доступны (по запросу) |
Размерный обзор
Женщина (Socket)
| Размер тела |
Партнo. |
Нить |
А. |
В. |
HEX |
| 1/4 дюйма. |
CB-S2M-6FN-B |
4/4 - 18 |
1.98 |
1.02 |
0.88 |
| 1/4 дюйма. |
CB-S2M-6FG-B |
4/4-19 |
1.98 |
1.02 |
0.88 |
| 1/2 дюйма. |
CB-S4M-6FN-B |
1 / 2 - 14 |
2.52 |
1.59 |
1.38 |
| 1/2 дюйма. |
CB-S4M-6FG-B |
1 / 2 - 14 |
2.52 |
1.59 |
1.38 |
| 3/4 дюйма. |
CB-S6M-6FN-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 3/4 дюйма. |
CB-S6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 1" |
CB-S8M-6FN-B |
1-11 |
3.52 |
2.25 |
1.81 |
| 1" |
CB-S8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Мужчина (замыкатель)
| Размер тела |
Партнo. |
Нить |
В |
D |
HEX |
| 1/4 дюйма. |
CB-P2M-6FN-B |
4/4 - 18 |
1.98 |
1.02 |
0.88 |
| 1/4 дюйма. |
CB-P2M-6FG-B |
4/4-19 |
1.98 |
1.02 |
0.88 |
| 1/2 дюйма. |
CB-P4M-6FN-B |
1 / 2 - 14 |
2.52 |
1.59 |
1.38 |
| 1/2 дюйма. |
CB-P4M-6FG-B |
1 / 2 - 14 |
2.52 |
1.59 |
1.38 |
| 3/4 дюйма. |
CB-P6M-6FN-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 3/4 дюйма. |
CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
| 1" |
CB-P8M-6FN-B |
1-11 |
3.52 |
2.25 |
1.81 |
| 1" |
CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |

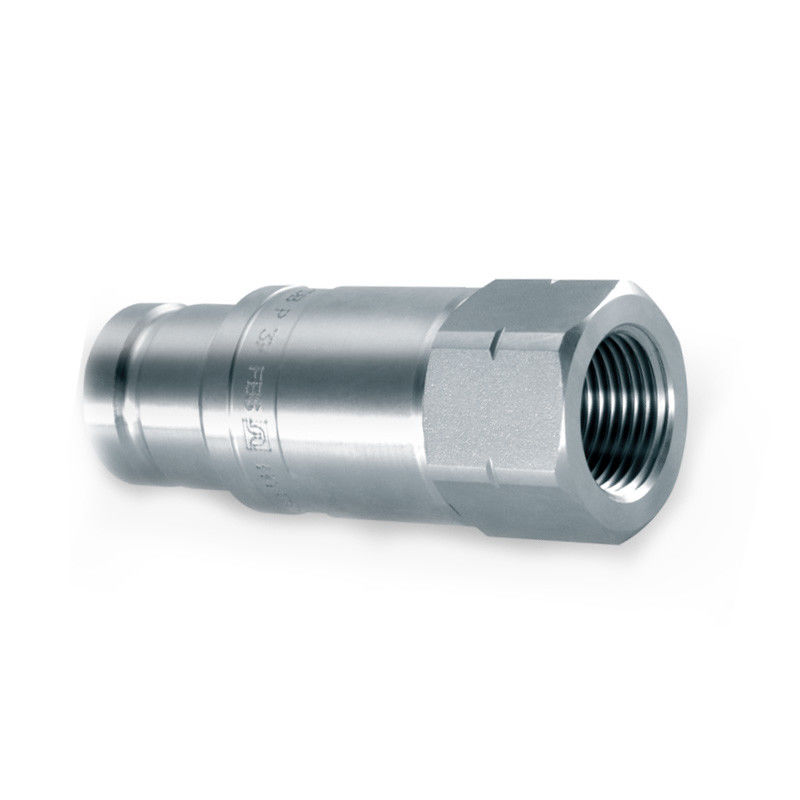

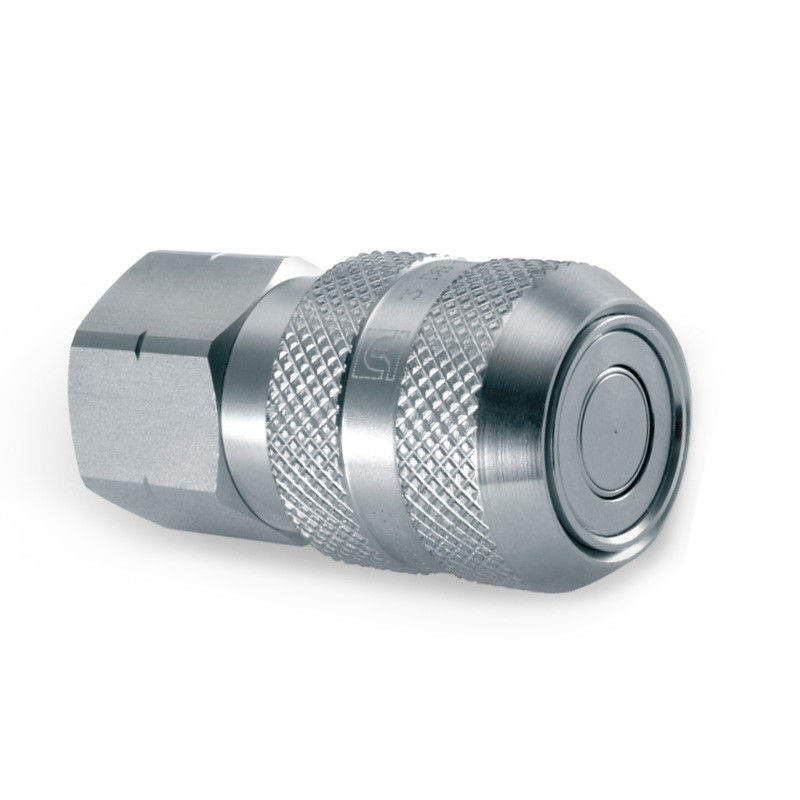

Рисунок: набор гидравлических быстрых сцеплений с плоской поверхностью CB-SP-6FN-DB
Показано здесь в стандартной конфигурации, соединитель CB-SP-6FN-DB имеет корпус из нержавеющей стали 316L и высокоточный интерфейс плоской поверхности.Изображение показывает как женские (слева), так и мужские (справа) разъемы, подчеркивая чистый дизайн, идеальный для коррозионной или санитарной среды.
Частые вопросы
Вопрос: Можно ли использовать его в пищевых приложениях?
А: Да.316L нержавеющая сталь и уплотнения EPDM/Viton соответствуют стандартам оборудования для пищевой промышленности в большинстве регионов.
Вопрос: Совместима ли она с агрессивными растворителями?
О: Да, эта модель специально разработана для устойчивости к химическим веществам.Подтвердить совместимость с конкретными материалами уплотнения.
Вопрос: Какая польза от плоского клапана по сравнению с марионеточным?
О: Плоская поверхность устраняет почти все утечки и уменьшает проникновение воздуха, что имеет решающее значение для окружающей среды, чувствительной к загрязнению.
Вопрос: Подходит ли CB-SP-6FN-DB для применения для передачи больших объемов?
С номинальным потоком до 110 Г/мин, он идеально подходит для гидравлических схем с высокой пропускной способностью, таких как промышленные машины или системы быстрой смены инструментов.
