CB-SP-6FN-QA плоская гидравлическая сцепка
Разработан для тяжелой работы и высокого давления
CB-SP-6FN-QA - это гидравлическая быстрая связка с плоской поверхностью, предназначенная для безопасной работы в требовательных мобильных и промышленных системах.
Отличительной особенностью данной модели является встроенное устройство блокировки рукава, которое обеспечивает дополнительную защиту от случайного отключения даже при вибрации, смене нагрузки или повторном обращении.
Этот соединитель идеально подходит для подъемных систем, гидравлических подъемников, оборудования для общественных работ и других критических приложений, где необходима надежность и безопасность оператора.
Ключевые особенности
•Механизм подталкивания к подключению
Это позволяет быстро подключаться к гидравлическим линиям и аксессуарам без использования инструментов.
• SУстройство блокировки
Предотвращает непреднамеренное отключение, блокируя рукав в положении после полного включения.Увеличивает безопасность во время эксплуатации.
•Высокое рабочее давление
Управляет до 350 бар / 5075 PSI, подходит для тяжелых систем, включая силовые приводы и мобильные машины.
• Оpоптимизированный диапазон потока
Выпускает от 12 до 155 литров в минуту, в зависимости от размера, подходит для широкого спектра размеров оборудования.
•Конструкция клапана с плоской поверхностью
Уменьшает потерю жидкости и загрязнение во время подключения/отключения, особенно при использовании в пыльной или открытой среде.
•Широкий диапазон размеров
Доступно от 1/4" до 1-1/4", охватывающие наиболее распространенные размеры гидравлических интерфейсов.
Материалы и уплотнение
| Компонент |
Материал |
| Корпус / Рукав / клапаны / Концы |
Цинковая сталь с желтым бихроматом |
| Спрингс и шары |
АISI 302 из нержавеющей стали |
| Печати |
Нитриловый каучук (NBR) |
| Покрышка от пыли / вставка |
ПВХ, красный (другие по запросу) |
Эта конструкция обеспечивает сильный баланс коррозионной стойкости, износостойкости и экономической эффективности, идеально подходит для полевого и мобильного использования.
Технические спецификации
| Параметр |
Стоимость |
| Стандартный |
ISO 16028 |
| Способ подключения |
Нажатие на подключение + блокировка рукава |
| Тип клапана |
Плосколистный, сухолистный |
| Максимальное рабочее давление |
350 бар / 5075 ПСИ |
| Номинальный поток |
от 12 до 155 л/мин |
| Температурный диапазон |
от 20°C до +100°C (от 4°F до +212°F) |
| Материал уплотнения |
Стандарт нитрила (NBR) |
• Из-за плоской конструкции минимализированы разливы и попадание воздуха.
• Полностью взаимозаменяемый с серией Hansen QA29000 и эквивалентами.
Типичные применения
•Гидравлические насосы и насосы
надежно подключается даже при нагрузке;блокирующий рукав предотвращает случайное отключение при подъеме или удержании.
•Транспортные средства для строительства и общественных работ
Используется в дозерах, кранах, траншерах и коммунальных транспортных средствах.
•Сельскохозяйственное оборудование
Обеспечивает безопасный и чистый гидравлический обмен инструментами на тракторах, комбайнах и приспособлениях.
•Промышленное обращение и автоматизация
Идеально подходит для роботов, гидравлических рук и железнодорожных или стальных систем, работающих в постоянных циклах.
Размерный обзор
Женщина (Socket)
| Размер тела |
Партнo. |
Нить |
А. |
В. |
HEX |
| 1/4 дюйма. |
CB-S2S-6FN-A |
4/4 - 18 |
2.07 |
1.06 |
0.91 |
| 1/4 дюйма. |
CB-S2S-6FG-A |
4/4-19 |
2.07 |
1.06 |
0.91 |
| 3/8 дюйма |
CB-S3S-6FN-A |
3/8-18 |
2.81 |
1.26 |
1.06 |
| 3/8 дюйма |
CB-S3S-6FG-A |
3/8-19 |
2.81 |
1.26 |
1.06 |
| 1/2 дюйма. |
CB-S4S-6FN-A |
1 / 2 - 14 |
2.81 |
1.26 |
1.06 |
| 1/2 дюйма. |
CB-S4S-6FG-A |
1 / 2 - 14 |
2.81 |
1.26 |
1.06 |
| 3/4 дюйма. |
CB-S6S-6FN-A |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 3/4 дюйма. |
CB-S6S-6FG-A |
3/4-14 |
3.11 |
1.50 |
1.38 |
| 1" |
CB-S8S-6FN-A |
1-11 |
3.29 |
1.89 |
1.81 |
| 1" |
CB-S8S-6FG-A |
1-11 |
3.29 |
1.89 |
1.81 |
Мужчина (замыкатель)
| Размер тела |
Партнo. |
Нить |
В |
D |
Е |
HEX |
| 1/4 дюйма. |
CB-P2S-6FN-A |
4/4 - 18 |
2.11 |
0.98 |
1.71 |
0.91 |
| 1/4 дюйма. |
CB-P2S-6FG-A |
4/4-19 |
2.11 |
0.98 |
1.71 |
0.91 |
| 3/8 дюйма |
CB-P3S-6FN-A |
3/8-18 |
2.64 |
1.30 |
2.03 |
1.18 |
| 3/8 дюйма |
CB-P3S-6FG-A |
3/8-19 |
2.64 |
1.30 |
2.03 |
1.18 |
| 1/2 дюйма. |
CB-P4S-6FN-A |
1 / 2 - 14 |
2.76 |
1.30 |
2.15 |
1.18 |
| 1/2 дюйма. |
CB-P4S-6FG-A |
1 / 2 - 14 |
2.76 |
1.30 |
2.15 |
1.18 |
| 3/4 дюйма. |
CB-P6S-6FN-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 3/4 дюйма. |
CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
| 1" |
CB-P8S-6FN-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |
| 1" |
CB-P8S-6FG-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |

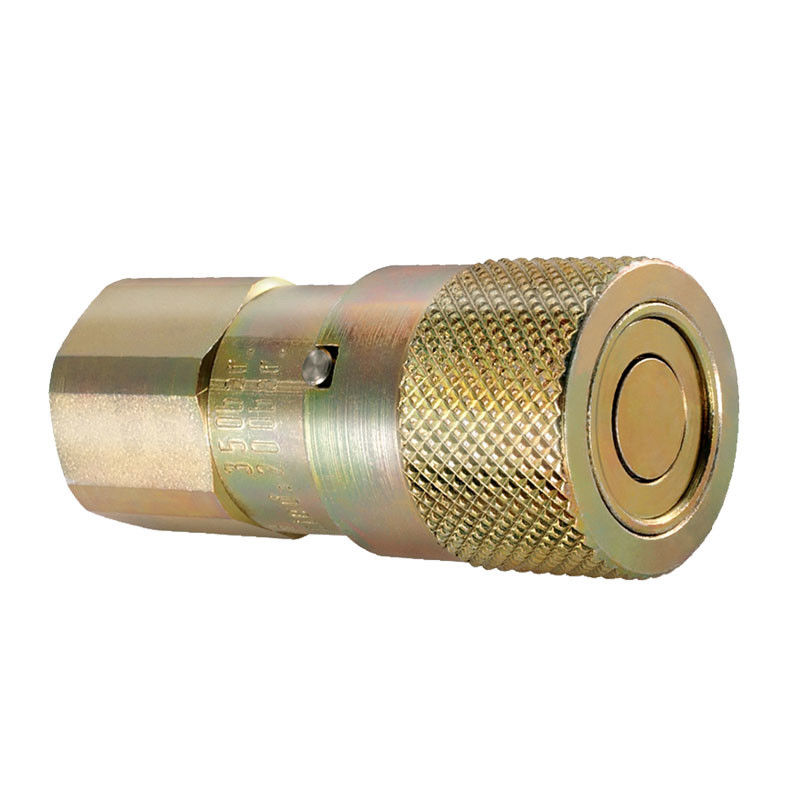

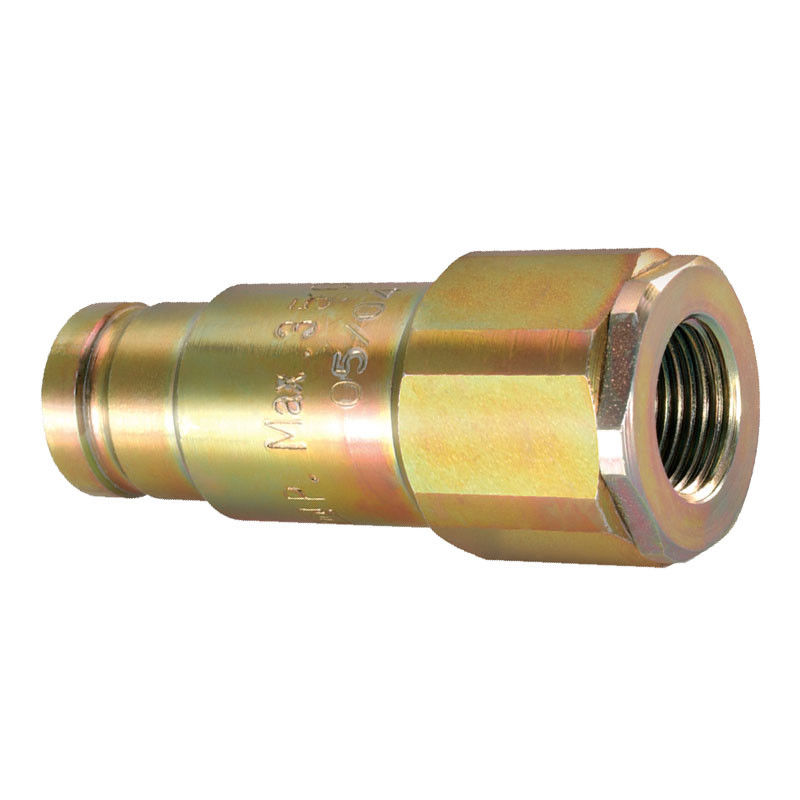

Рисунок: набор быстрых сцеплений CB-SP-6FN-QA
Показаны женские и мужские соединители с плоской конструкцией и блокирующей структурой рукава, изготовленные из коррозионностойкой цинковой стали. Подходит для использования в мобильной гидравлике, общественных работах,и системы железнодорожной промышленности.
Частые вопросы
Вопрос: Чем QA отличается от стандартных ISO 16028 сцеплений?
A: Модель QA включает в себя механизм блокировки рукава, который предотвращает отключение при вибрации или ударе ∙ дополнительная мера безопасности в среде высокого риска.
Вопрос: Могу ли я использовать это с стандартными ISO 16028 фитингами для плоской поверхности?
А: Да.Он полностью совместим со всеми моделями, соответствующими стандарту ISO 16028, включая Hansen QA29000 и другие.
Вопрос: Подходит ли он для наружной или открытой среды?
О: Конечно.Плоские клапаны уменьшают загрязнение, а блокировочный рукав обеспечивает безопасную работу даже при перетягивании или потрясении шлангов.
Связанные модели
Ищете нержавеющую сталь или диагностические варианты?
Сравните с:
CB-SP-6FN-DB 316L Нержавеющая версия
