CB-SP-6FN-FF Гидравлическая сцепка с плоской поверхностью
Оптимизирован для требовательных гидравлических применений
CB-SP-6FN-FF - это совместимая с ISO 16028 плоская быстрая сцепка, которая отдает приоритет механическим характеристикам, обработке давления и безопасности соединения.Эта модель, разработанная с QPQ-обработанным рукав и вариантами корпуса, обеспечивает повышенную долговечность поверхности и устойчивость к коррозии, износу и усталости от давления даже при интенсивной гидравлической работе.
Его конструкция с блокировкой рукава предотвращает случайное отключение при вибрации, движении или ручном ударе, обеспечивая дополнительный уровень эксплуатационной безопасности в полевых условиях.
Основные технические характеристики
•Операция подталкивания к подключению
Быстрое, эффективное соединение ∙ соединяется, просто толкая без инструментов.
•Устройство блокировки рукава
Безопасный замок включается автоматически при полном подключении, уменьшая риск разделения во время работы.
•Обработка поверхности QPQ (необязательно)
Улучшает твердость стали, износостойкость и коррозионную защиту, особенно ценна для требовательных наружных или промышленных условий.
• Высокая производительность потока и давления
Выдерживает до 5075 PSI, с номинальным потоком от 12 до 155 л/мин, подходит для тяжелых гидравлических цепей.
•Минимальное количество разливов
Поддерживает чистую работу с чрезвычайно низкой потерей жидкости на разъединение:0от 0,008 до 0,03 мл, в зависимости от размера
Материал и деталь постройки
| Компонент |
Материал / отделка |
| Тело |
Цинковая сталь с бихроматом или QPQ |
| Рукава |
Сталь, полученная в результате QPQ |
| Клапки |
Сталь, черная отделка |
| Конец соединений |
Сцинковая сталь |
| Спрингс и шары |
АISI 302 из нержавеющей стали |
| Печати |
Нитрил (NBR) |
| Покрышки для пыли / пробки |
Красный ПВХ (другие варианты доступны) |
Примечание: отделка QPQ (Quench-Polish-Quench) обеспечивает глубокое отверждение поверхности и улучшенную коррозионную стойкость.
Резюме результатов
| Параметр |
Спецификация |
| Стандартный |
ISO 16028 |
| Тип соединения |
Нажатие на соединение с блокирующим рукавом |
| Рабочее давление |
До 350 бар / 5075 PSI |
| Номинальный поток |
12 155 л/мин |
| Температурный диапазон |
от 20°C до +100°C (от 4°F до +212°F) |
| Протоки на разъединение |
00,008 0,03 мл |
| Размеры доступны |
1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |
Сценарии применения
•Гидравлические насосные системы
Надежное соединение с минимальными утечками в стационарных или мобильных гидравлических системах.
•Оборудование для общественных работ
Защищает от непреднамеренного отсоединения при ударе или движении.
•Машины сельскохозяйственного и лесного хозяйства
Устойчивое уплотнение и блокировка тракторов, комбайнов и приспособлений.
•Железнодорожная и сталелитейная промышленность Гидравлика
Прочный при повторяющихся циклах запуска и высокодавленных линиях.
Размерный обзор

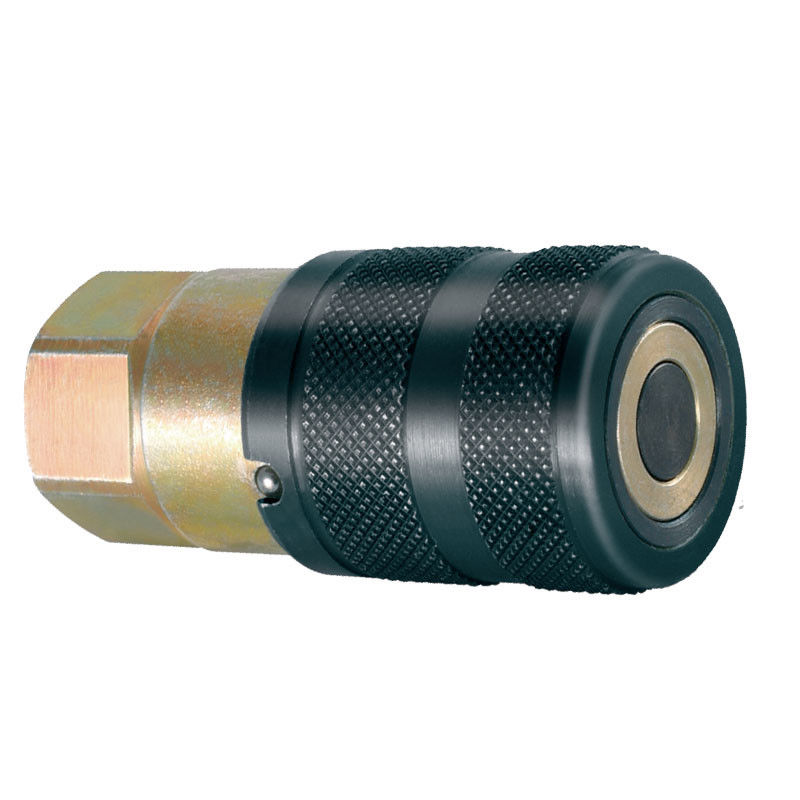

CB-SP-6FN-FF технический чертеж женской сцепки, подчеркивающий плоский дизайн и QPQ-обработанный рукав
| Размер тела |
Партнo. |
Нить |
А. |
В. |
HEX |
| 1/4 дюйма. |
CB-S2S-6FN |
1/4 ′′ |
2.32 |
1.10 |
0.87 |
| 3/8 дюйма |
CB-S3S-6FN |
3/8 |
2.87 |
1.26 |
1.18 |
| 3/8 дюйма |
CB-S3S-6FN |
1/2 |
2.87 |
1.26 |
1.18 |
| 1/2 дюйма. |
CB-S4S-6FN |
1/2 |
3.31 |
1.50 |
1.42 |
| 1/2 дюйма. |
CB-S4S-6FN |
3/4. |
3.31 |
1.50 |
1.42 |
| 5/8" |
CB-S5S-6FN |
1/2 |
3.23 |
1.65 |
1.42 |
| 5/8" |
CB-S5S-6FN |
3/4. |
3.39 |
1.65 |
1.42 |
| 3/4 дюйма. |
CB-S6S-6FN |
3/4. |
3.74 |
1.89 |
1.61 |
| 3/4 дюйма. |
CB-S6S-6FN |
1 |
3.86 |
1.89 |
1.61 |
| 1" |
CB-S8S-6FN |
1-1/4 |
4.33 |
2.17 |
2.17 |

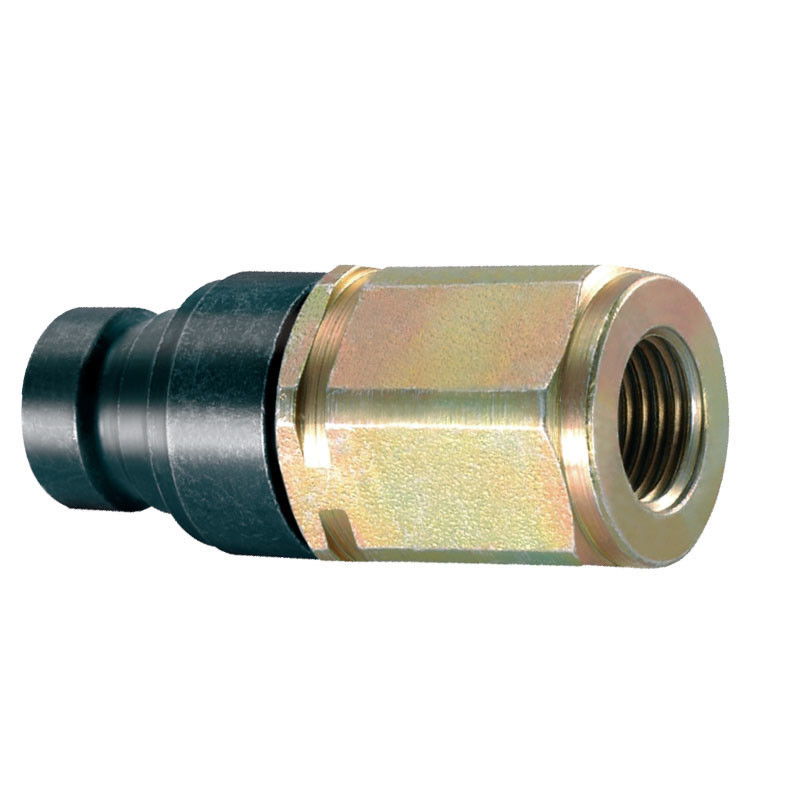

CB-SP-6FN-FF схема быстрой сцепки мужского плоского лица с структурными деталями
| Размер тела |
Партнo. |
Нить |
В |
D |
HEX |
| 1/4 дюйма. |
CB-P2S-6FN |
1/4 ′′ |
2.05 |
0.63 |
0.87 |
| 3/8 дюйма |
CB-P3S-6FN |
3/8 |
2.52 |
0.78 |
1.18 |
| 3/8 дюйма |
CB-P3S-6FN |
1/2 |
2.52 |
0.78 |
1.18 |
| 1/2 дюйма. |
CB-P4S-6FN |
1/2 |
2.91 |
0.96 |
1.42 |
| 1/2 дюйма. |
CB-P4S-6FN |
3/4. |
2.95 |
0.96 |
1.42 |
| 5/8" |
CB-P5S-6FN |
1/2 |
2.87 |
1.06 |
1.42 |
| 5/8" |
CB-P5S-6FN |
3/4. |
2.95 |
1.06 |
1.42 |
| 3/4 дюйма. |
CB-P6S-6FN |
3/4. |
3.39 |
1.18 |
1.61 |
| 3/4 дюйма. |
CB-P6S-6FN |
1 |
3.39 |
1.18 |
1.61 |
| 1" |
CB-P8S-6FN |
1-1/4 |
3.54 |
1.42 |
2.17 |
Изображение реального продукта набора CB-SP-6FN-FF с устройством подключения и устройством безопасности.
Часто задаваемые вопросы
В: В чем разница между вариантами CB-SP-6FN-FF и QA?
О: Оба варианта оснащены замками с рукавами, но версия FF уделяет первостепенное внимание механическим характеристикам, стойкости к давлению и включает в себя дополнительную обработку QPQ для повышения долговечности.
Вопрос: Могу ли я использовать этот соединитель на открытом воздухе или в суровой среде?
Ответ: Да коррозионностойкая отделка и конструкция блокировки делают его подходящим для наружных и мобильных применений.
Вопрос: Совместим ли он со стандартным оборудованием ISO 16028?
А: полностью совместимы.Он может подключаться к серии Hansen FF и эквивалентным моделям ISO 16028.
Сопутствующие продукты
Сравните все ISO 16028 сцепляющие устройства
CB-SP-6FN-QA версия с запертым рукавами и стандартной цинковой отделкой
