CB-SP-6FN-RW Плоская гидравлическая сцепка
Проектировано для закрытой среды с высокими вибрациями
Быстрый соединитель CB-SP-6FN-RW оснащен механизмом подтягивания и двустворчатым клапаном, идеально подходит для использования в железнодорожной гидравлике, мобильных промышленных системах,и закрытых помещений, где безопасно, вибрационно-устойчивое соединение необходимо.
Сочетание конструкции из нержавеющей стали и герметичности Viton обеспечивает надежную производительность при тепловых, давленных и загрязненных нагрузках, с отличным регулированием утечек и воздуха.
Отличительные характеристики
•Операция подключения
Требует преднамеренного вставления и блокировки, идеально подходит для безопасного подключения в труднодоступных или мобильных системах.
•Механизм двойной печати
Избыточное уплотнение обеспечивает беспроницаемую работу даже при перепадах давления или изменениях температуры.
•Интегрированная герметика пыли
Защищает от внешних загрязнителей, подходит для наружных железнодорожных и промышленных площадок.
•Отличная стабильность потока и вибрации
Поддерживает поток от 16 до 40 л/мин при температуре до 160 бар (2320 PSI), без отключения при вибрации.
•Плосколистный клапан
Обеспечивает минимальную потерю жидкости и низкое включение воздуха во время подключения/отключения.
Обзор материала и уплотнения
| Компонент |
Материал |
| Тело / Рукав / Концы |
Нержавеющая сталь |
| Клапки |
Медь |
| Спрингс и шары |
Нержавеющая сталь |
| Материал уплотнения |
Витон (другие по запросу) |
Эта конфигурация предлагаетотличная химическая устойчивость, тепловая стабильность, и долгосрочная надежность в полевом или мобильном использовании.
Техническое резюме
| Параметр |
Спецификация |
| Способ подключения |
Подключатель |
| Тип печати |
Двойная уплотнитель + плоский клапан |
| Тип клапана |
Плоская поверхность с низким уровнем разливов |
| Рабочее давление |
160 бар / 2320 ПСИ |
| Номинальный поток |
16 40 л/мин |
| Включение воздуха |
≤ 0,10 мл / 0,20 мл |
| Пролития |
≤ 0,01 мл / 0,02 мл |
| Температурный диапазон |
от 20°C до +200°C (от 4°F до +392°F) |
| Размеры доступны |
1/4", 3/8" |
| Стандартный |
Совместимость ISO 16028 |
| Заменяемый |
Серия Hansen RW |
Применение
•Железнодорожные гидравлические системы
Используется в машинах технического обслуживания, механизмах переключения и линиях управления торможением, где критичны температурный диапазон и сопротивление вибрации.
•Промышленные системы обработки
Особенно, если соединители размещены в закрытых или труднодоступных местах.
•Мобильное обслуживающее оборудование
Предлагает безопасную и чистую передачу жидкости с минимальным вмешательством пользователя.
Размерный обзор
Технический чертеж, показывающий женский соединитель CB-SP-6FN-RW и внутреннее расположение клапана.
| Размер тела |
Партнo. |
Нить |
А. |
В. |
В |
HEX |
| 1/4 дюйма. |
CB-S2L-6MG-F |
G1/4 |
53,5 |
30 |
11 |
24 |
| 3/8 дюйма |
CB-S3L-6MG-F |
G3/8 |
67,5 |
35 |
12 |
29 |
Размерный вид мужского разъема с плоским профилем и уплотнительным интерфейсом
| Размер тела |
Партнo. |
Нить |
D |
Е |
F |
HEX |
| 1/4 дюйма. |
CB-P2L-6MG-F |
G1/4 |
46 |
12,5 |
11 |
24 |
| 3/8 дюйма |
CB-P3L-6MG-F |
G3/8 |
57 |
17 |
12 |
29 |

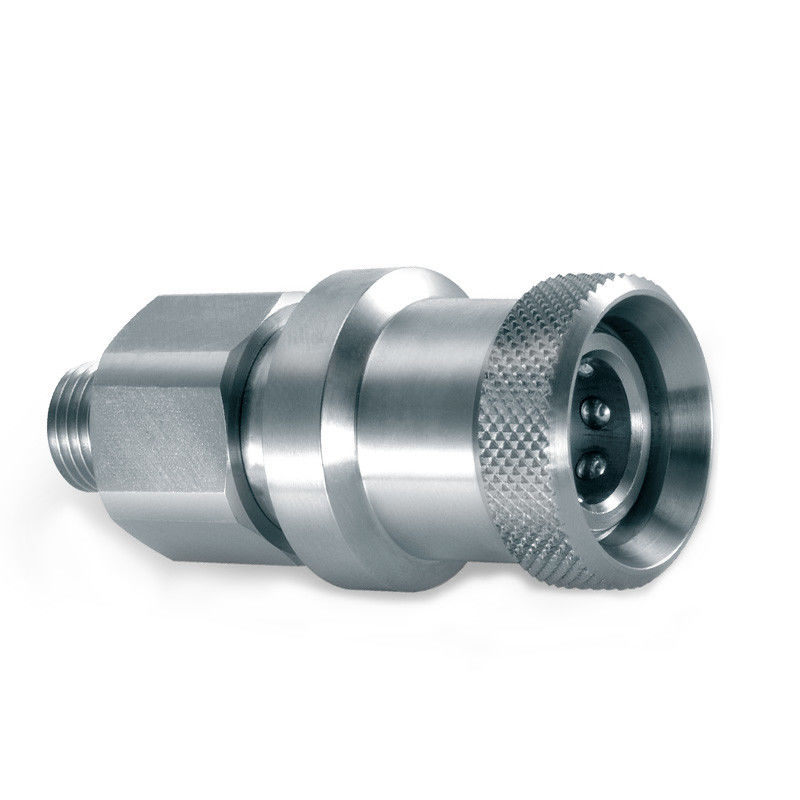

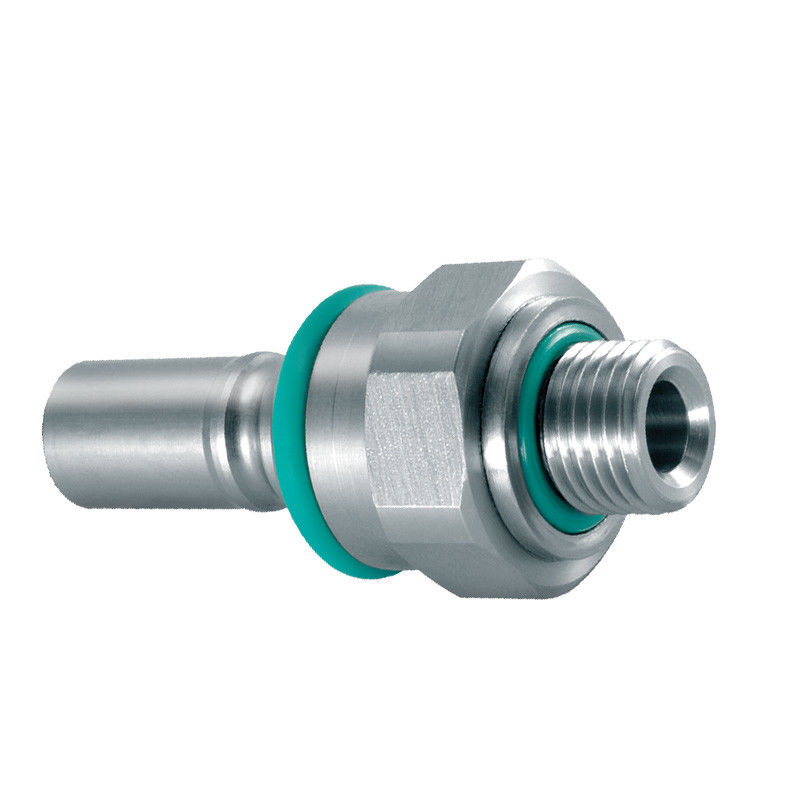

Изображение мужского и женского разъемов CB-SP-6FN-RW, показывающее внешний дизайн и отделку.
Часто задаваемые вопросы
Вопрос: Что делает версию RW уникальной в семействе ISO 16028?
Ответ: Он использует интерфейс с подключением и систему двойной уплотнения для усиления уплотнения и контролируемого отключения в среде, где вибрация является обычной.
Вопрос: Подходит ли это для высокотемпературных систем жидкости?
А: Да.С уплотнениями Viton и латунными клапанами эта модель поддерживает работу до 200 ° C (392 ° F).
Q.: Могу ли я подключить его к другим соединителям ISO 16028?
Ответ: Механически да, хотя эффективность уплотнения может варьироваться, если соединитель не совместим с двойной уплотнением.
