Place of Origin:
Shanghai, China
Фирменное наименование:
Carterberg
Сертификация:
IATF16949
Model Number:
CB-SP-6FN-VEP

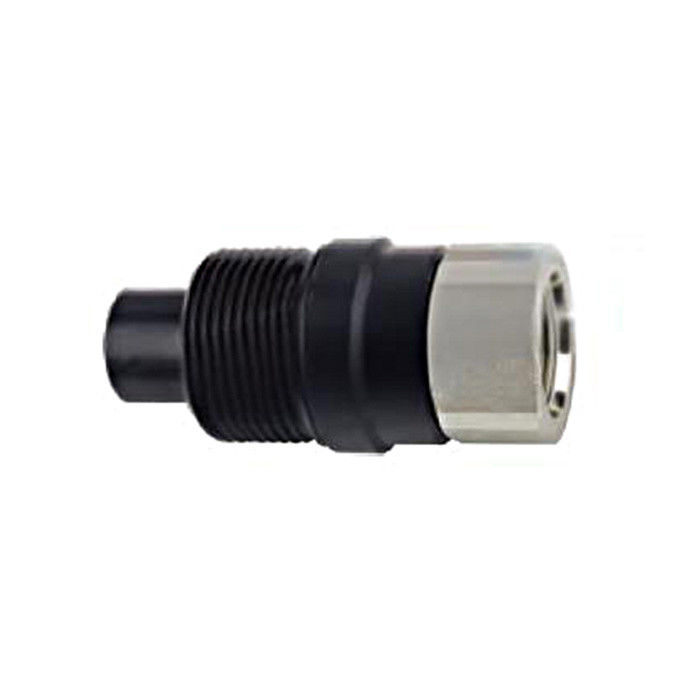

CB-SP-6FN-VEP представляет собой гидравлическое быстрое соединение с плоской линией с резьбой на резьбе, предназначенное для применения при высоком давлении и остаточном давлении.Благодаря конструкции клапана и ручному застежке, он обеспечивает безопасное соединение даже в суровых условиях работы.Эта модель выделяется в семье Carterberg плоской фазы как идеальное решение, где безопасное соединение под давлением и сопротивление вибрации являются критическими.
| Особенность | Описание |
|---|---|
| Замыкание рукава с нитками | Женская связка использует натянутый рукав для ручного закрепления соединения с мужской связкой, предотвращая отключение из-за вибрации или тяги. |
| Соединения под остаточным давлением | Мужской сосок спроектирован таким образом, чтобы позволить сцепление даже при наличии остаточного давления, уменьшая время простоя при замене инструмента или шланга. |
| Проектирование клапана | Плоские клапаны минимизируют разлив жидкости во время отключения и уменьшают включение воздуха во время повторного подключения. |
| Строительство из твердой стали | Все соединители изготовлены из твердой углеродистой стали для повышения прочности и устойчивости к гидравлическому удару и импульсу. |
| Противовзрывная печать BFT | Нитриловая резиновая уплотнитель с склеенной структурой BFT обеспечивает отличную надежность уплотнения в экстремальных условиях. |
| Экологически чистый хром | Усовершенствованная обработка поверхности улучшает коррозионную стойкость, что делает ее подходящей для наружной и влажной среды. |
| Размер (дюйма) | Тип нитки | Номинальное давление (PSI) | Номинальный поток (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Диапазон температуры:-20°C до +120°C
•Материал уплотнения:NBR (нитриловый каучук)
•Материал корпуса:Углеродистая сталь с хромированным покрытием
•Соответствие:ISO 16028
•Заменяемый:Серия STUCCHI VEP

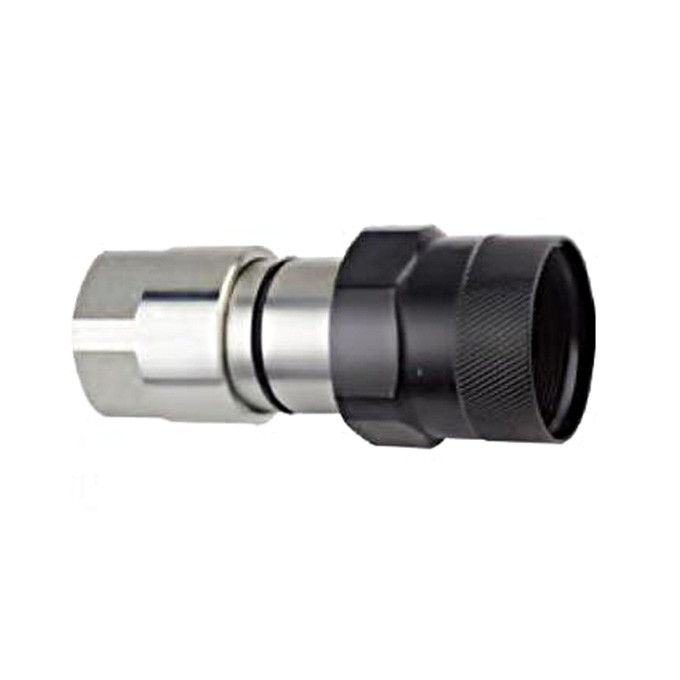

Женщина (Socket)
|
Часть No 1 |
LS |
D |
HEX1 |
HEX2 |
А. |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 НПТ1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
Часть No 1 |
LS |
В |
d |
Е |
HEX2 |
А. |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 НПТ1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
