Place of Origin:
Shanghai, China
Фирменное наименование:
Carterberg
Сертификация:
IATF16949
Model Number:
CB-SP-6FN-PTF
| Особенность | Описание |
|---|---|
| Механический замок с рукавами | Предотвращает непреднамеренное отключение, вызванное тягом, вибрацией или внезапным движением. |
| Плоский противовытекающий клапан | Предотвращает утечку жидкости или попадание воздуха во время подключения/отключения. Чисто и безопасно для операторов и систем. |
| Защитный от пыли наружный рукав | Покрывает область толкательного рукава, чтобы не допустить грязи, песка или мусора, увеличивая срок службы клапана. |
| Корпус из отвержденной стали | Обработан из шлифовального материала и термически обработан для устойчивости к ударам и вибрациям. |
| Склеенная пломба с защитной панелью из ПТФЕ | Пломбы NBR с противовыдувающей поддержкой обеспечивают целостность пломбы при давлении. |
| Механизм блокировки с несколькими шарами | Обеспечивает точное выравнивание и уменьшает напряжение торсии шланга. |
| Совместимость ISO 16028 | Сменяемые с другими плоскими сцеплениями, соответствующими стандарту ISO 16028. |
| Размер тела (дюйма) | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| Номинальное давление (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Номинальный поток (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Температурный диапазон | -20°C до +120°C | |||||||
| Стандартный материал уплотнения | NBR (нитриловый каучук) | |||||||
| Тип соединения | Сцепление с застежкой | |||||||
| Тип нитки | BSPP или NPT (по списку номеров деталей) | |||||||

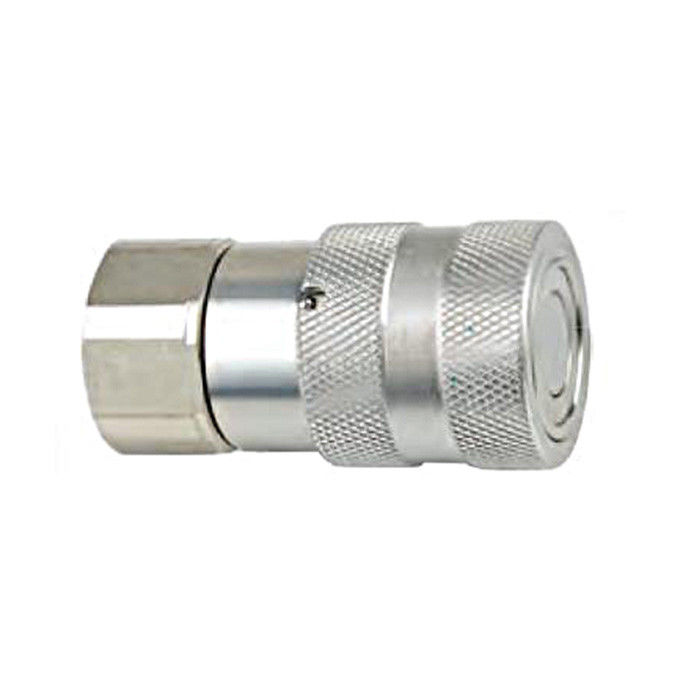

Женщина ((Socket)
|
Часть No 1 |
LS |
D |
HEX1 |
А. |
T |
|
CB-S2S-6FN-PTF |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
CB-S3S-6FN-PTF |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
CB-S3S-6FN-PTF |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
CB-S6S-6FN-PTF |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-PTF |
99.2 |
48 |
41 |
23 |
G1 НПТ1 |
|
CB-S10S-6FN-PTF |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-PTF |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-6FN-PTF |
167 |
98.5 |
85 |
31 |
G2 НПТ2 |

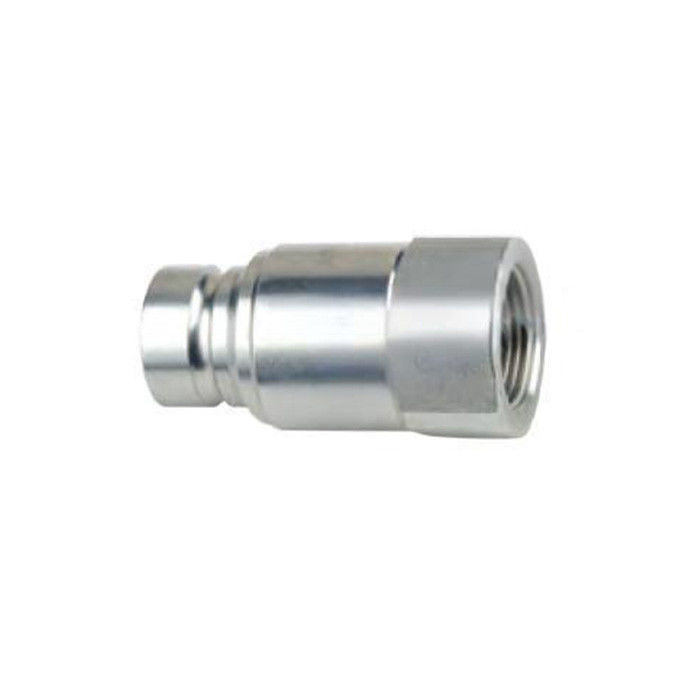

Мужчина (замыкатель)
|
Часть No 1 |
ЛП |
d |
В |
HEX2 |
А. |
T |
|
CB-P2S-6FN-PTF |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
CB-P6S-6FN-PTF |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-PTF |
85.5 |
30 |
57 |
41 |
23 |
G1 НПТ1 |
|
CB-P10S-6FN-PTF |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-6FN-PTF |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-6FN-PTF |
123.9 |
73 |
92 |
75 |
31 |
G2 НПТ2 |
