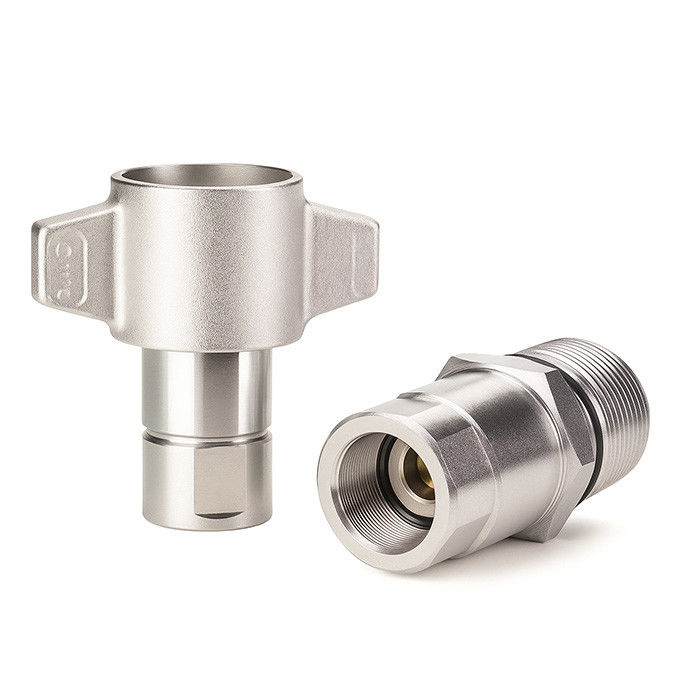

CB-SPS-3FN-96 Гидравлический сцепщик с натяжкой.
CB-SPS-3FN-96 представляет собой гидравлический быстрый сцепщик с натяжкой в форме крыла, предназначенный для применений, требующих надежного соединения под остаточным давлением и вибрацией.Разработанная с двунаправленной конструкцией отключения и возможностью установки фланца, эта модель идеально подходит для систем, где важно быстрое ручное соединение и безопасное закрепление.
Совместима с обычными стандартами фланца, она предлагает как универсальность, так и прочность для мобильной гидравлики, систем нефтяных месторождений и линий перекачки высокого давления.
Ключевые особенности
• Конструкция крыльцовой ручки для легкой ручной подключения без инструментов
• Напряженное соединение с встроенными двумя клапанами отключения (без потери жидкости)
• Способность подключения под остаточным давлением для систем высокого давления или пульсирующих систем
• интерфейс для установки фланца, подходящий для установки панелей или перегородок
• Выпускается в трех размерах: 3/4", 1" и 1-1/4"
• Совместимы с аналогичными профильными цепными сцеплениями для гибкого использования
• Корпус, устойчивый к вибрациям, подходящий для подвижной или тяжелой гидравлической установки.
Технические спецификации
| Размер (дюйм) |
Номинальное давление (PSI) |
Номинальное давление (бар) |
Скорость потока (GPM) |
Температурный диапазон |
Материал уплотнения |
| 3/4 дюйма. |
3,000 |
207 |
50 |
-30°C до +120°C |
NBR |
| 1" |
3,000 |
207 |
75 |
-30°C до +120°C |
NBR |
| 1-1/4" |
2,750 |
190 |
100 |
-30°C до +120°C |
NBR |
•Материал: цинковая углеродистая сталь
•Тип соединения: Нить для соединения с орехом
•Тип печати: Внутренние клапаны с двойным отключением
•Установка: панельная установка через фазу фланца (с дополнительными защитными крышками от пыли)
Размерный обзор
Женщина (Socket)
| Размер тела |
Партнo. |
Нить |
А. |
В. |
HEX |
| 3/4 дюйма. |
CB-S6B-3FN-A |
3/4-14 |
79 |
103 |
29,2 |
| 1" |
CB-S8B-3FN-A |
1-11 1/2 |
96 |
113 |
36,6 |
| 1 1/4 |
CB-S10B-3FN-A |
1-1/4 |
101 |
132 |
45,2 |
Мужчина (замыкатель)
| Размер тела |
Партнo. |
Нить |
В |
D |
HEX |
| 3/4 дюйма. |
CB-P6B-3FN-A |
3/4-14 |
79 |
38 |
33,3 |
| 1" |
CB-P8B-3FN-A |
1-11 1/2 |
90 |
47,5 |
39,6 |
| 1 1/4 |
CB-P10B-3FN-A |
1-1/4 |
94 |
53,8 |
47,8 |
Заявления
• Мобильные гидравлические системы с ограниченными пространствами панелей
• Нефтяные и химические транспортные средства
• Системы высокого давления, требующие терпимости к остаточному давлению
• Оборудование с сильными вибрациями или ударными нагрузками (например, буровые установки, лебедки)
Почему выбрать CB-SPS-3FN-96 вместо стандартных нитевых сцеплений?
По сравнению с обычными шестерковыми резьбовыми сцеплениями тип 96-го крыла предлагает:
• Легкое ручное затягивание/спускание под давлением
• Быстрое выравнивание зрения во время установки
• Упрощенная установка панелей с согласованными размерами интерфейсов
• Надежное соединение, когда требуется частое разборка
