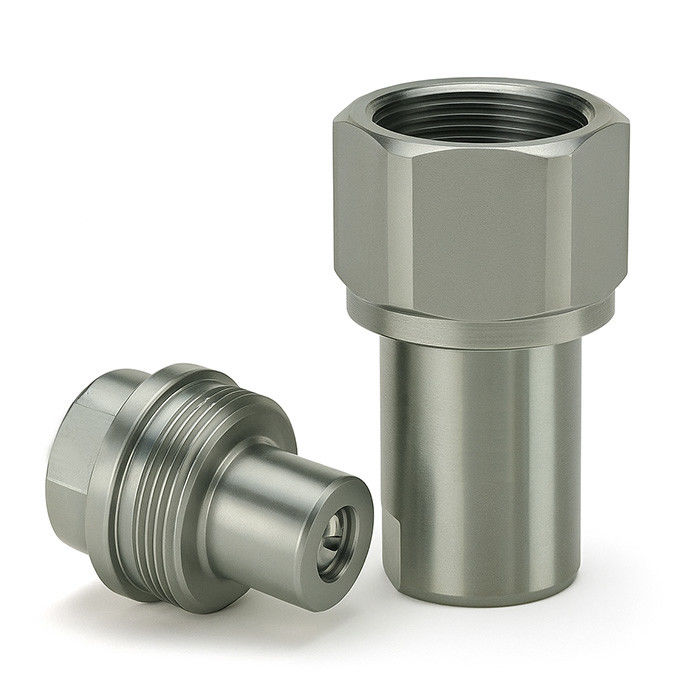

CB-SPS-3FN-W6000 Нержавеющая сталь с гидравлическим сцеплением.
Построен для давления, спроектирован для коррозии.
CB-SPS-3FN-W6000 от Carterberg - это прочная гидравлическая быстрая сцепка с винтом, изготовленная из высококачественной нержавеющей стали для максимальной долговечности в агрессивной среде.Эта модель предназначена для обработки остаточного давления во время подключения, что делает ее надежным решением для оффшорных платформ, нефтегазовых систем и тяжелых механических ударов.
Благодаря конструкции с двойным отключением, CB-SPS-3FN-W6000 обеспечивает снижение потерь жидкости и повышение контроля за загрязнением, даже при динамических или коррозионных операциях.
Ключевые особенности
•Сцепление проволоки с соединителем
Безопасная натяжная связь предотвращает случайные разъединения под нагрузкой или вибрацией.Рекомендуется для гидравлических применений с высоким импульсом.
•Строительство из нержавеющей стали
Изготовленный из нержавеющей стали класса AISI 316L (эквивалент 1.4404), этот соединитель обеспечивает отличную коррозионную устойчивость в оффшорной, морской или химической среде.
•Толерантность к остаточному давлению
Специально спроектированы для подключения даже при наличии остаточного гидравлического давления в трубе.Рекомендуется смазывать нить при подключении под нагрузкой.
•Низкая потеря жидкости + клапан для защиты от разливов
Конструкция клапана с вымытым лицом уменьшает включение воздуха и предотвращает разлив масла во время отключения, поддерживая долгосрочную чистоту в закрытых гидравлических системах.
•Доступные варианты двойной печати
Оснащены эластомерами FKM (Viton) или EPDM, чтобы соответствовать широкому температурному диапазону и различным потребностям в совместимости жидкостей.
Технические спецификации
| Параметр |
Стоимость |
| Модель |
CB-SPS-3FN-W6000 |
| Тип соединения |
С натяжкой (вручную) |
| Конструкция клапана |
Помывка лица, двойная блокировка |
| Материал корпуса |
Нержавеющая сталь AISI 316L (1.4404) |
| Материал уплотнения |
FKM или EPDM |
| Соединение под остаточным давлением |
Да (сторона розетки) |
| Диапазон размеров |
1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" |
| Максимальное рабочее давление |
До 15 950 psi (1100 бар) |
| Номинальный поток |
До 94,3 л/мин (в зависимости от размера) |
| Операционная температура |
-20°C до +200°C (FKM) / -40°C до +150°C (EPDM) |
Размерный обзор
Женщина (Socket)
| Размер тела |
Партнo. |
Нить |
А. |
В. |
HEX |
| 1/4 дюйма. |
CB-S2S-5FN |
4/4 - 18 |
53 |
35 |
19 |
| 1/4 дюйма. |
CB-S2S-5FG |
4/4-19 |
53 |
35 |
19 |
| 3/8 дюйма |
CB-S3S-5FN |
3/8-18 |
65 |
38 |
23 |
| 3/8 дюйма |
CB-S3S-5FG |
3/8-19 |
65 |
38 |
23 |
| 1/2 дюйма. |
CB-S4S-5FN |
1 / 2 - 14 |
74 |
45 |
27 |
| 1/2 дюйма. |
CB-S4S-5FG |
1 / 2 - 14 |
74 |
45 |
27 |
| 3/4 дюйма. |
CB-S6S-5FN |
3/4-14 |
91 |
55 |
35 |
| 3/4 дюйма. |
CB-S6S-5FG |
3/4-14 |
91 |
55 |
35 |
| 1" |
CB-S8S-5FN |
1-11 1/2 |
103 |
69 |
41 |
| 1" |
CB-S8S-5FG |
1-11 |
103 |
69 |
41 |
Мужчина (замыкатель)
| Размер тела |
Партнo. |
Нить |
В |
D |
HEX |
| 1/4 дюйма. |
CB-P2S-3FN |
4/4 - 18 |
35 |
15 |
19 |
| 1/4 дюйма. |
CB-P2S-3FG |
4/4-19 |
35 |
15 |
19 |
| 3/8 дюйма |
CB-P3S-3FN |
3/8-18 |
42 |
19 |
23 |
| 3/8 дюйма |
CB-P3S-3FG |
3/8-19 |
42 |
19 |
23 |
| 1/2 дюйма. |
CB-P4S-3FN |
1 / 2 - 14 |
50 |
22 |
27 |
| 1/2 дюйма. |
CB-P4S-3FG |
1 / 2 - 14 |
50 |
22 |
27 |
| 3/4 дюйма. |
CB-P6S-3FN |
3/4-14 |
63 |
29 |
35 |
| 3/4 дюйма. |
CB-P6S-3FG |
3/4-14 |
63 |
29 |
35 |
| 1" |
CB-P8S-3FN |
1-11 1/2 |
71 |
36 |
41 |
| 1" |
CB-P8S-3FG |
1-11 |
71 |
36 |
41 |
Заявления
• Морские платформы и подводное оборудование
• Схемы нефтегазовых жидкостей
• Мобильные гидравлические системы высокой вибрации
• Машины для обработки материалов с механическим ударом
• Системы, чувствительные к давлению или контролируемые загрязнением
