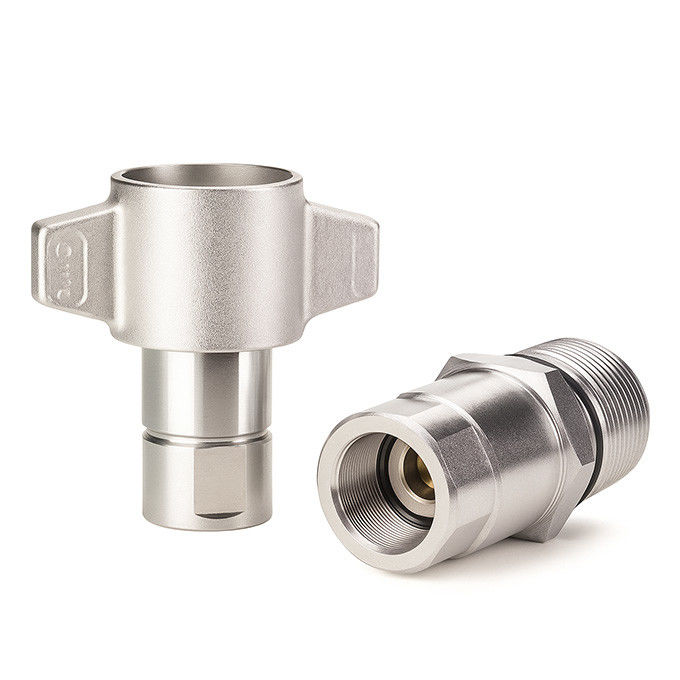

Гидравлический соединитель CB-SPS-3FN-FD86 с резьбовым соединением
CB-SPS-3FN-FD86 - это усовершенствованный быстроразъемный гидравлический соединитель Carterberg с резьбовым соединением, разработанный для систем с высокими импульсами, где критически важны скачки давления и чистота жидкости.Основанный на конструкции с сухим разрывом, с гайкой-барашком/шестигранной гайкой, он обеспечивает надежное соединение и минимальную потерю жидкости - даже при работе под противодавлением.
Разработанный для таких отраслей, как горнодобывающая промышленность, системы гидравлического инструмента и перекачка жидкости с перегородками, этот соединитель имеет трубчатую структуру клапана и вторичное уплотнение металл-по-металлу, обеспечивая надежную работу до 5000 фунтов на квадратный дюйм.
Основные характеристики
• Резьбовое соединение с гайкой-барашком или шестигранной гайкой
Обеспечивает соединение под давлением (до 750 фунтов на квадратный дюйм) без риска выброса жидкости.
• Конструкция клапана с сухим разрывом
Минимизирует потери жидкости и предотвращает попадание воздуха при соединении/разъединении.
• Упорные кольца из тефлона + уплотнение металл-по-металлу
Обеспечивает высокую устойчивость к импульсам и длительный срок службы уплотнения даже при термическом циклировании.
• Профиль резьбы Acme
Устойчив к заеданию, улучшает выравнивание и поддерживает повторное соединение в суровых условиях.
• Стальной фланец для монтажа на панели/перегородке
Дополнительный фланец упрощает интеграцию в жесткие системные узлы.
Технические характеристики
| Параметр |
Значение |
| Модель |
CB-SPS-3FN-FD86 |
| Тип |
Резьбовое соединение, сухой разрыв |
| Стиль соединения |
Гайка-барашек или шестигранная гайка |
| Тип клапана |
Трубчатый, двойное отключение |
| Материал уплотнения |
Буна-N (NBR) |
| Материал корпуса |
Высокопрочная углеродистая сталь с трехвалентным цинковым покрытием |
| Резервное уплотнение |
PTFE (тефлон) |
| Максимальное рабочее давление |
5000 фунтов на квадратный дюйм |
| Соединение под давлением |
До 750 фунтов на квадратный дюйм |
| Вариант монтажа |
Стальной фланец (опционально) |
| Доступные размеры |
1", 1-1/4" |
Обзор размеров

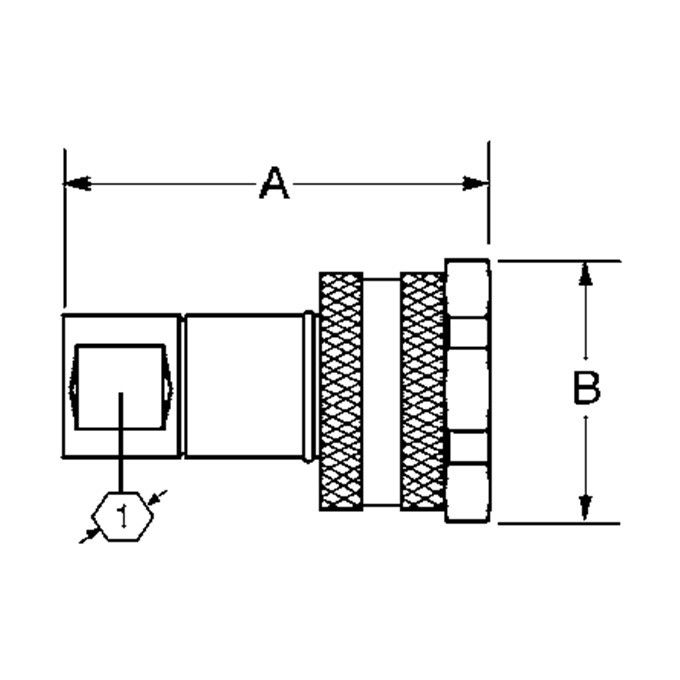

Розетка (гнездо)

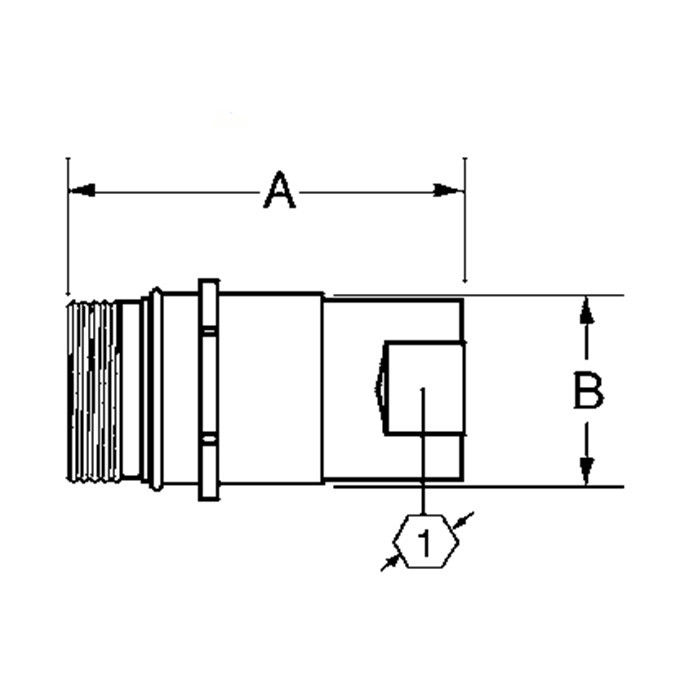

Штуцер (штекер)
| Размер корпуса |
PARTNO. |
Резьба |
A |
B |
HEX |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
4.50 |
- |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
2.81 |
1.62 |
| 1" |
CB-P8S-3FN-G |
1-11 1/2 |
4.40 |
2.11 |
1.75 |
Применение
• Горнодобывающая техника
• Системы гидравлического инструмента
• Мобильное оборудование высокого давления
• Линии передачи, монтируемые на панели
• Блоки технического обслуживания нефти и газа
Инженерное решение Carterberg
CB-SPS-3FN-FD86 - это не просто еще один фитинг с резьбовым соединением. Объединяя высокую производительность клапана при импульсах, устойчивость к остаточному давлению и прочную резьбу Acme, Carterberg обеспечивает долгосрочную стабильность там, где другие терпят неудачу.
Будь то глубокие горные работы или станции мобильного ремонта под давлением, этот соединитель устойчив к вибрации, загрязнению и повреждениям от чрезмерной затяжки, что делает его оптимальным решением для критически важных применений.
Заинтересованы в технических паспортах или образцах?
Свяжитесь с нами для получения чертежей CAD, рекомендаций по совместимости или запроса коммерческого предложения.
Резьбовая гидравлическая серия Carterberg совместима с IATF16949 и готова к индивидуальным спецификациям.
