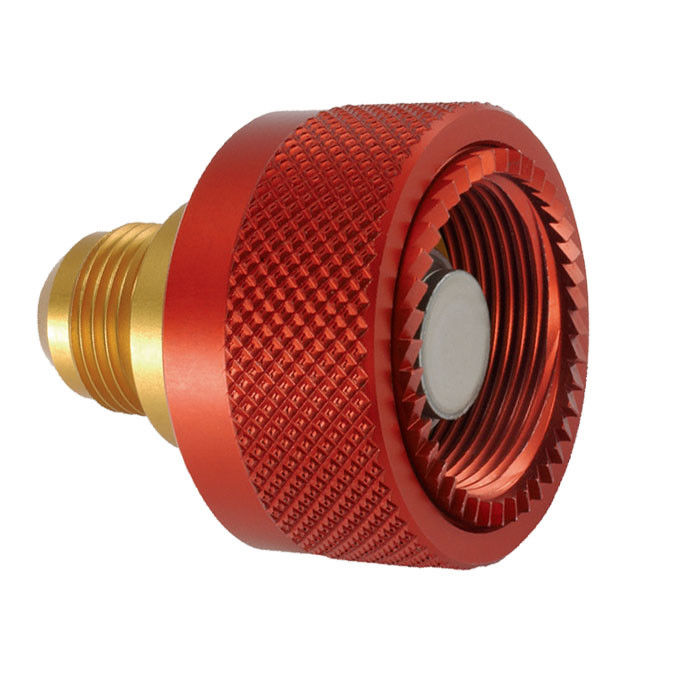

CB-HYDRAV-KD Резьбовой быстроразъемный гидравлический соединитель с сухим разъединением для наземных систем авиации – Carterberg
CB-HYDRAV-KD - это резьбовой гидравлический быстроразъемный соединитель, предназначенный для высоконадежных соединений в критически важных системах наземного обслуживания аэрокосмической техники.Обладая устойчивой к вибрации фиксирующей муфтой и архитектурой клапана с сухим разъединением, он предотвращает утечку жидкости и обеспечивает безопасную работу под давлением.
В отличие от традиционных систем push-to-connect, CB-HYDRAV-KD использует быстрозавинчивающуюся муфту со встроенным предохранительным кольцом, что делает его особенно подходящим для применений, где обязательна защита от ослабления, например, на испытательных стендах самолетов и в критически важных мобильных гидравлических установках.
Основные характеристики
• Резьбовая фиксация муфты: Быстрое соединение путем завинчивания внешней муфты с механическим стопорным кольцом для защиты от вибрации.
• Архитектура сухого разъединения: Система двойного запорного клапана минимизирует попадание воздуха при соединении и потерю жидкости при разъединении.
• Уплотнения EPDM 41B: Соответствуют стандарту NF L 17-241, совместимы с фосфат-эфирными жидкостями (например, Skydrol®).
• Адаптация порта SAE AS 4395: Предназначен для интеграции со стандартными коллекторами испытательных стендов и гидравлическими точками заземления самолетов.
• Широкий рабочий диапазон: Рабочее давление до 450 бар / 6525 psi, температура от -40°C до +150°C.
Технические характеристики
| Параметр |
Значение |
| Модель |
CB-HYDRAV-KD |
| Тип соединения |
Ввинчиваемое соединение с предохранительным стопорным кольцом |
| Тип клапана |
Двойной запорный, сухой разрыв |
| Материал уплотнения |
EPDM 41B (совместимый со Skydrol) |
| Материал корпуса |
Анодированный алюминий |
| Материал пружины и клапана |
Нержавеющая сталь |
| Варианты номинального диаметра |
1/4", 3/4", 1", 1-1/2" |
| Рабочее давление |
До 450 бар (6525 psi) в зависимости от размера |
| Рабочая температура |
-40°C to +150°C |
| Стандарт соединения |
Интерфейс SAE AS 4395 |
| Разлив при разъединении |
0,18 мл – 1,16 мл (в зависимости от размера) |
Обзор размеров
Розетка (гнездо)
| Размер корпуса |
PARTNO. |
A |
B |
C |
HEX |
| 1/4" |
CB-S2B-5MU-E |
41 |
39 |
14 |
14 |
| 3/4" |
CB-S6B-5MU-E |
49 |
60 |
22 |
33 |
| 1" |
CB-S8L-5MU-E |
79 |
70 |
23 |
48 |
| 1"1/2 |
CB-S10B-5MU-E |
91 |
80 |
28 |
54 |
Штекер (вилка)
| Размер корпуса |
PARTNO. |
D |
E |
F |
HEX |
| 1/4" |
CB-P2B-5MU-E |
35 |
25 |
14 |
29 |
| 3/4" |
CB-P6B-5MU-E |
61 |
41 |
36 |
41 |
| 1" |
CB-P8L-5MU-E |
73 |
60 |
23 |
54 |
| 1"1/2 |
CB-P10B-5MU-E |
81 |
70 |
28 |
70 |
Сценарии применения
Соединители CB-HYDRAV-KD в основном используются в:
• Гидравлические испытательные стенды самолетов
• Системы наземного обслуживания авиации
• Интерфейсы оснастки и панелей с требованием защиты от ослабления
• Мобильное оборудование, требующее сухого разъединения под давлением
Почему стоит выбрать CB-HYDRAV-KD от Carterberg?
В секторах, где отказ недопустим, например, в наземном контроле аэрокосмической техники и гидравлических лабораторных испытаниях, CB-HYDRAV-KD выделяется благодаря:
• Повышенной вибробезопасности за счет резьбовой муфты
• Минимальной потере жидкости и попаданию воздуха
• Совместимости уплотнений с жидкостями авиационного класса
• Компактному, модульному дизайну, доступному в нескольких размерах
