Место происхождения:
Шанхай, Китай
Фирменное наименование:
Carterberg
Сертификация:
IATF16949
Номер модели:
CB-SPS-3FN-BE

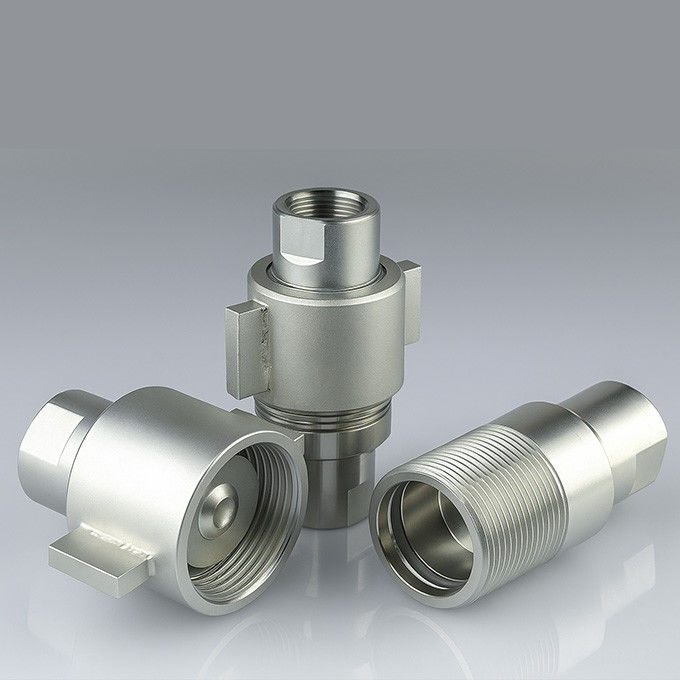

CB-SPS-3FN-BE - это прочная стальная гидравлическая быстроразъемная муфта от Carterberg, предназначенная для систем передачи жидкостей высокого давления, работающих в нефтегазовой отрасли, на буровых установках и на строительной технике. С фиксирующей втулкой с гайкой-барашком и профилем резьбы ACME она обеспечивает быстрое ручное соединение даже при остаточном давлении — без использования инструментов.
Эта модель оснащена двухсторонним клапаном сухого разрыва, сердечником из закаленной стали и нитриловым каучуковым уплотнением для предотвращения утечек в условиях высоких температур и давления. Полностью совместима с общепринятыми стандартами взаимозаменяемости, что делает ее идеальным вариантом для модернизации в международных операциях.
| Параметр | Значение |
|---|---|
| Модель | CB-SPS-3FN-BE |
| Тип соединения | Резьбовое соединение (гайка-барашек, резьба ACME) |
| Тип клапана | Двухсторонний, сухой разрыв |
| Материал уплотнения | NBR (Buna-N) |
| Материал корпуса | Углеродистая сталь с цинковым покрытием |
| Номинальные размеры | 3/4", 1", 1-1/4", 1-1/2", 2" |
| Расчетное давление | 5000 PSI (все размеры) |
| Расчетный расход (GPM) | 50, 74, 127, 185, 264 (в зависимости от размера) |
| Диапазон температур | –30°C to +120°C |
| Взаимозаменяемость | Faster OGV, Stucchi VOF |

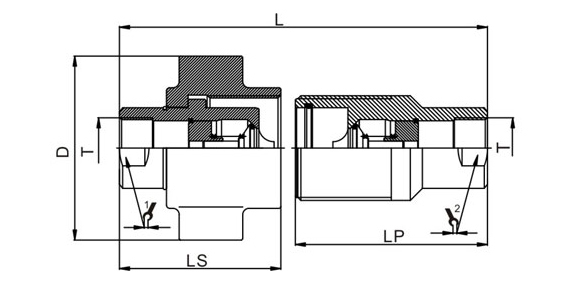

| Размер корпуса | PARTNO. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| Характеристика | Преимущество |
|---|---|
| Резьба ACME + втулка с гайкой-барашком | Плавное зацепление и высокая устойчивость к крутящему моменту |
| Соединение при остаточном давлении | Удобство для оператора при обслуживании на месте |
| Клапан сухого разрыва | Снижение риска загрязнения и пролива |
| Стандартизированное уплотнение | Совместимость с жидкостями Skydrol и жидкостями на минеральной основе |
