резьбовые-гидравлические-быстроразъемные-соединения-cb-sps-3fm-b

резьбовые-гидравлические-быстроразъемные-соединения-cb-sps-3fm-b

Место происхождения:

Шанхай, Китай

Фирменное наименование:

Carterberg

Сертификация:

IATF16949

Номер модели:

CB-SPS-3FM-B

Свяжитесь с нами
Запросите цитату
Детали продукта
Serise:
резьбовое быстроразъемное гидравлическое соединение
Размер:
1/4", 3/8"
Материал:
Сталь
Рабочее давление:
10 000 psi
Номинальный поток:
До 6 галлонов в минуту
Рабочая температура:
-20°C к +120°C
Приложение:
Переносные гидравлические прицепы (спасательные, подъемные), инструменты для прессы сталелитейных за
Заменимый:
Паркер 3000 / быстрее PVVM
Условия оплаты и доставки
Количество мин заказа
Переговоры
Цена
Подлежит обсуждению
Упаковывая детали
картонная коробка
Время доставки
7-20 рабочих дней
Условия оплаты
L/C, D/A, D/P, T/T, Western Union
Поставка способности
5000~20000 pc/month
Описание продукта

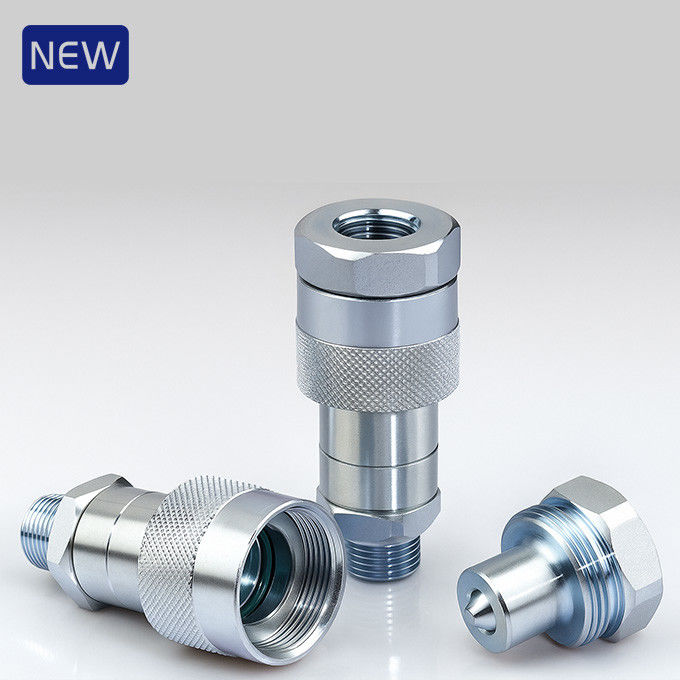

CB-SPS-3FM-B гидравлический соединитель с цепным замыкателем (новый выпуск)


Запуск нового продукта. В настоящее время в разделе "Новые прибывшие"

CB-SPS-3FM-B - это последнее дополнение Carterberg к своей линейке сцеплений высокого давления.Эта модель, оснащенная высокоточным механическим застежкой и компактным стальным кузовом, предназначена специально для портативных гидравлических разъемов и других систем с высоким давлением.Как недавно выпущенный продукт, он в настоящее время перечислен в разделе "Новые прибывшие" и будет официально классифицирован в семействе "Thread-to-Connect" после его запуска.


Ключевые особенности

• Рабочее давление 10 000 PSI, идеально подходит для сверхвысоких давлений.
• Замок с натяжкой обеспечивает безопасное и вибрационно-устойчивое соединение.
• Дизайн двух шарового контрольного клапана для надежного двустороннего отключения.
• Тяжелохромный стальной корпус обеспечивает исключительную износостойкость.
• Совместима с профилями паркеров Parker 3000 / Faster PVVM.

Особенности конструкционного проектирования

CB-SPS-3FM-B использует механизм механически натянутого рукава, где как мужские, так и женские концы должны быть вручную включены и заблокированы для активации пути потока.Замыкающие нитки обрабатываются в рукав и сосок, образуя жесткое, вибрационно устойчивое соединение даже при остаточном давлении системы.Внутри для позитивного клапана используются отвержденные хромированные стальные шарики, обеспечивающие беспроницаемое закрытие при отключении.
Цельность уплотнения поддерживается с использованием NBR (нитрилового каучука) в качестве стандарта, что позволяет установке выдерживать жидкости на основе нефти под сильным давлением.Интерфейс разработан для точного выравнивания, минимизируя турбулентность жидкости во время переходов потока.

Технические спецификации

Параметр 1/4 дюйма 3/8 "модель
Номинальное давление 10,000 PSI (690 бар) 10,000 PSI (690 бар)
Поток (типичный) 3 ГПМ 6 GPM
Температурный диапазон -20°C до +120°C -20°C до +120°C
Материал уплотнения NBR (стандарт) NBR (стандарт)
Стиль соединения Провод для подключения Провод для подключения
Совместимость Паркер 3000 / быстрее PVVM Паркер 3000 / быстрее PVVM

Размерный обзор

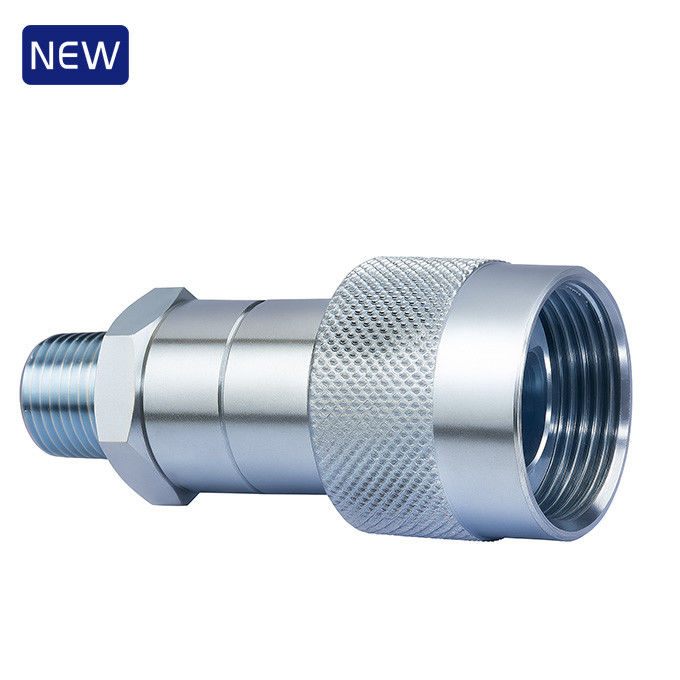

Женщина (Socket)

резьбовые-гидравлические-быстроразъемные-соединения-cb-sps-3fm-b 0

Часть No 1

LS

D

HEX1

А.

T

CB-S2S-3FM-B

59.6

28.5

22

13.5

НПТ1/4

CB-S3S-3FM-B

72.5

35

25

14.4

НПТ3/8

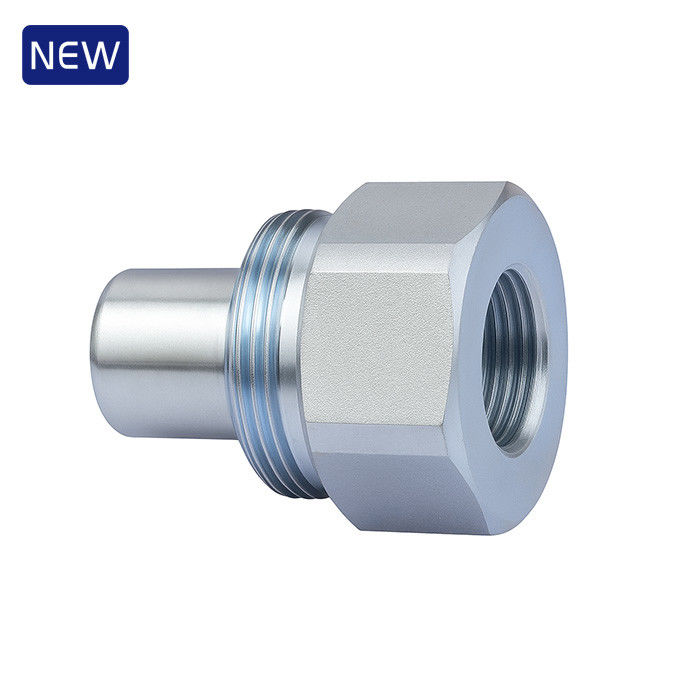

Мужчина (замыкатель)

резьбовые-гидравлические-быстроразъемные-соединения-cb-sps-3fm-b 1

Часть No 1

ЛП

В

HEX2

А.

T

CB-P2S-3FM-B

32.5

11.2

19

13

НПТ1/4

CB-P3S-3FM-B

35

16

32

13.5

НПТ3/8


Рекомендуемые применения

• Переносные гидравлические подъемники (спасательные, подъемные)
• Стиральные инструменты сталелитейных заводов
• Переносные испытательные устройства
• Устройства наземной поддержки самолетов
• Другие статические или подвижные гидравлические цепи высокого давления
Эта модель разработана для требовательных условий полевых условий, где безопасное блокирование, компактный размер и стойкость к давлению являются критическими.Он особенно подходит для портативных и ручных систем, где вибрация или остаточное давление могут представлять собой проблему для стандартных сцеплений.

Почему эта модель важна

CB-SPS-3FM-B заполняет уникальный пробел в серии натяжных сцеплений Картерберга.Это устройство фокусируется на ультравысоком давлении стабильности в компактном факторе формыКонструкция замыкания с натяжкой минимизирует риск случайного отключения или утечки обратного потока, особенно важный для гидравлических подъемных инструментов.где безопасность персонала и оборудования имеет первостепенное значениеЕго совместимость с существующими глобальными стандартами соединителей, такими как Parker 3000 и Faster PVVM, делает его надежным обновлением для системных интеграторов или OEM-перестроек.


Будущий план классификации

После завершения ранней стадии проверки производительности CB-SPS-3FM-B будет интегрирован в категорию гидравлических сцеплений с нитями Картерберга.наряду с другими вариантами высокого давления, такими как CB-SPS-3FN-FD86 и CB-SPS-3FN-W26000До тех пор он будет находиться в разделе "Новые прибывшие" для легкого доступа и обратной связи с клиентами.
