Место происхождения:
Шанхай, Китай
Фирменное наименование:
Carterberg
Сертификация:
IATF16949
Номер модели:
CB-SPS-3F-BD
Высокопроизводительность для требовательных импульсных применений

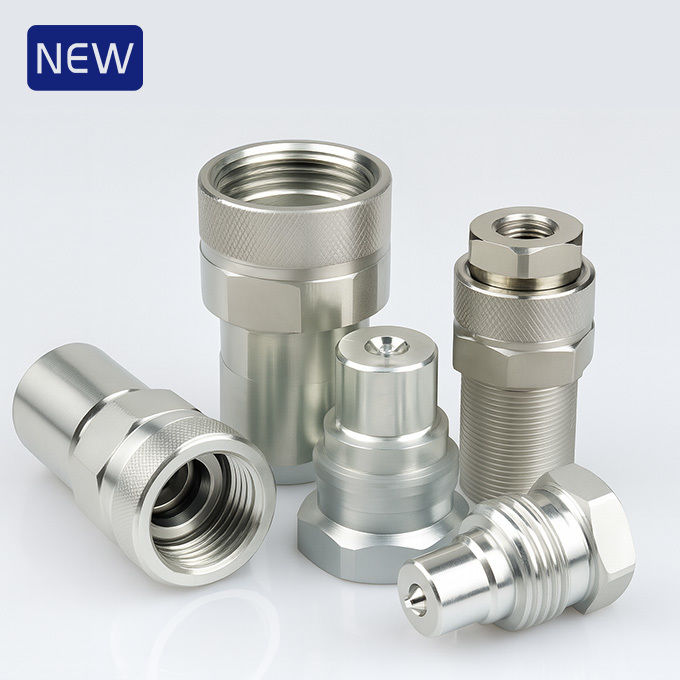

Быстроразъемная муфта CB-SPS-3F-BD от Carterberg разработана для экстремальных условий. Благодаря резьбовому запирающему механизму и прочной стальной конструкции она обеспечивает надежную работу в мобильном оборудовании, сельском хозяйстве и промышленных системах, которые сталкиваются с высокими скоростями потока и скачками давления.
| Спецификация | Значение |
|---|---|
| Диапазон размеров | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" |
| Номинальное давление | 5 000 – 10 000 PSI |
| Номинальный расход | 2 – 200 GPM |
| Диапазон температур | -20°C to +120°C |
| Материал уплотнения | NBR (Нитрил) |
| Тип соединения | Резьбовое соединение, ручное |

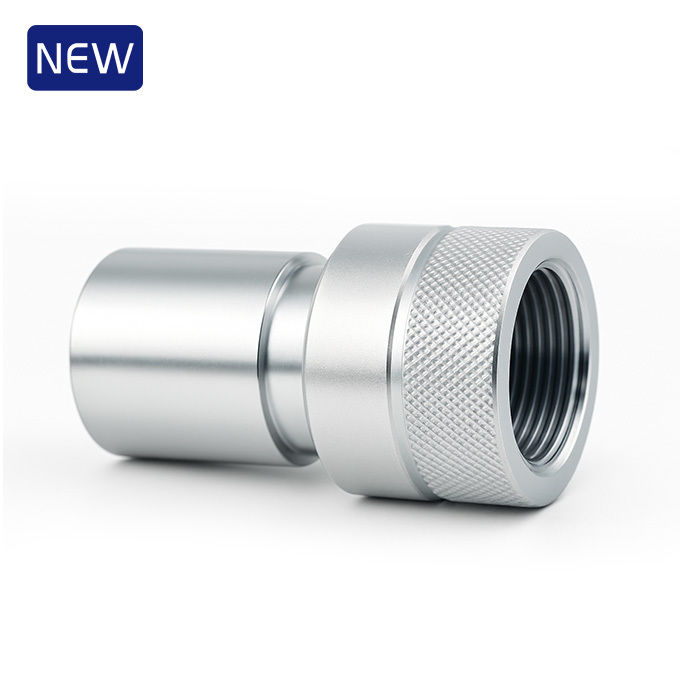

Розетка (гнездо)
|
НОМЕР ДЕТАЛИ |
LS |
D |
HEX1 |
HEX3 |
A |
T |
|
CB-S2S-3FN-BD |
68 |
30 |
23 |
27 |
16 |
G1/4 NPT1/4 |
|
CB-S3S-3FN-BD |
75.6 |
39.7 |
30 |
36 |
14.5 |
G3/8 NPT3/8 |
|
CB-S4S-3FN-BD |
86.4 |
45 |
34 |
41 |
19 |
G1/2 NPT1/2 |
|
CB-S6S-3FN-BD |
105.5 |
53.8 |
41 |
50 |
23 |
G3/4 NPT3/4 |
|
CB-S8S-3FN-BD |
123 |
58.8 |
50 |
55 |
23 |
G1 NPT1 |
|
CB-S10S-3FN-BD |
152.5 |
78.5 |
65 |
75 |
26 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-3FN-BD |
172 |
98 |
75 |
90 |
27 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-3FN-BD |
206.5 |
129 |
100 |
125 |
27 |
G2 NPT2 |

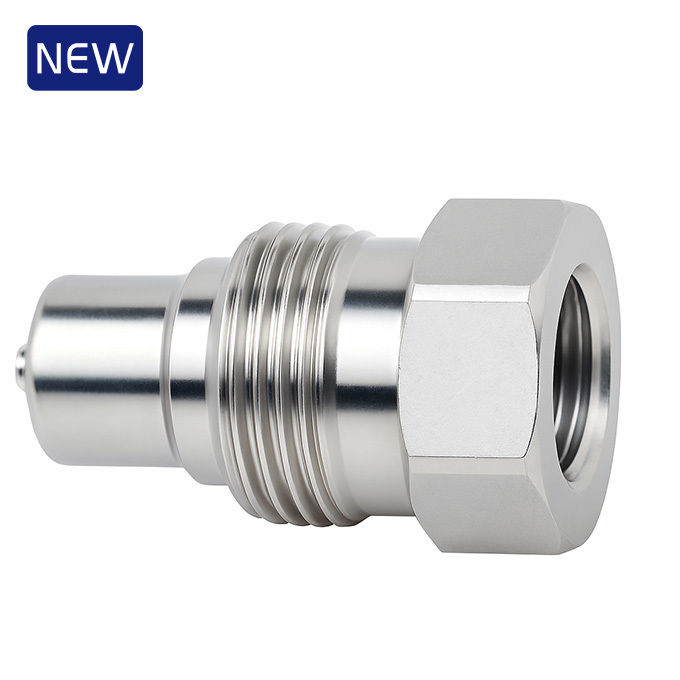

Штекер (вилка)
|
НОМЕР ДЕТАЛИ |
LP |
HEX2 |
A |
T |
|
CB-P2S-3FN-BD |
43 |
25 |
13 |
G1/4 NPT1/4 |
|
CB-P3S-3FN-BD |
48 |
32 |
16 |
G3/8 NPT3/8 |
|
CB-P4S-3FN-BD |
53 |
34 |
18 |
G1/2 NPT1/2 |
|
CB-P6S-3FN-BD |
63 |
46 |
21 |
G3/4 NPT3/4 |
|
CB-P8S-3FN-BD |
72 |
50 |
23 |
G1 NPT1 |
|
CB-P10S-3FN-BD |
86 |
65 |
26 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-3FN-BD |
95 |
80 |
27 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-3FN-BD |
118 |
110 |
27 |
G2 NPT2 |
