Place of Origin:
Shanghai, China
Фирменное наименование:
Carterberg
Сертификация:
IATF16949
Model Number:
CB-SP-6FN-VEP

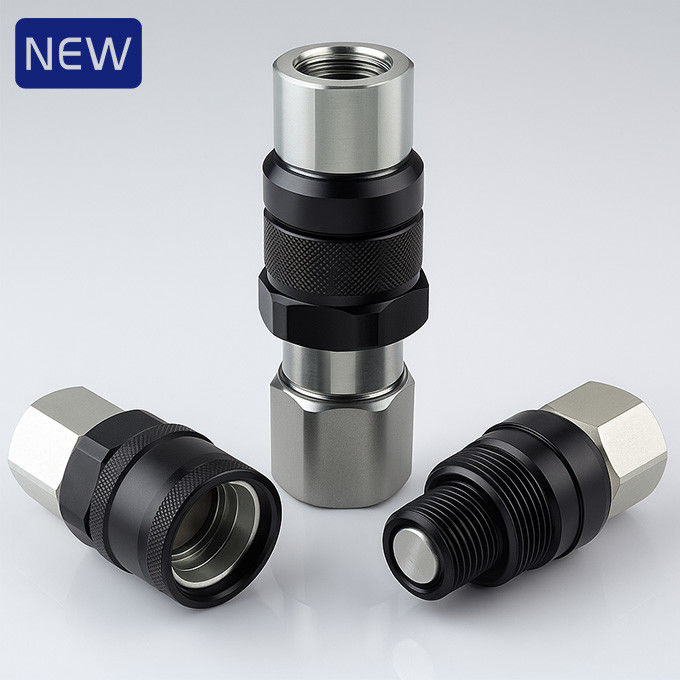

CB-SP-6FN-VEP - это недавно выпущенное быстрое сцепление Carterberg, предназначенное для требовательных гидравлических систем, требующих целостности плоской поверхности и безопасной работы под остаточным давлением.В рамках нашей новейшей линейки продуктов эта модель в настоящее время классифицируется в разделе "Новые продукты" и будет переведена в конкретную категорию натяжных сцеплений после оценки запуска.
| Параметр | Стоимость |
|---|---|
| Размеры тела доступны | 1/2", 5/8", 3/4", 1", 1-1/2" |
| Номинальное давление | 7000 PSI (1/2" до 3/4") 6000 PSI (1") 5000 PSI (1-1/2") |
| Номинальный поток | 12 152 ГПМ |
| Температурный диапазон | -20°C до +120°C |
| Стандартный материал уплотнения | NBR (нитриловый каучук) |
| Тип клапана | Плосколистный, с клапаном с промывкой |
| Система блокировки | Прокатный рукав, ручное подключение |
| Оставшаяся вместимость давления | Да, да. |

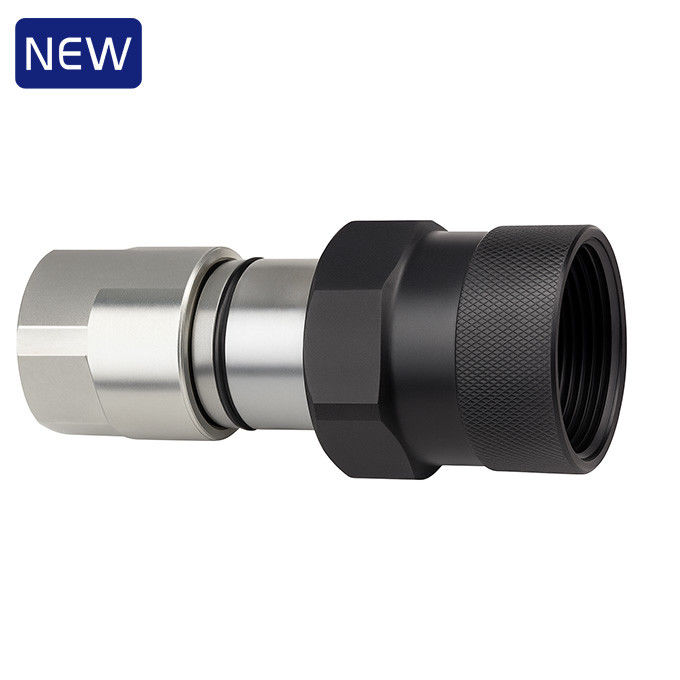

Женщина (Socket)
|
Часть No 1 |
LS |
D |
HEX1 |
HEX2 |
А. |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41 六角 |
S50 六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46 六角 |
S55 六角 |
21 |
G1 НПТ1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55 六角 |
S65 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65 六角 |
S85 六角 |
21 |
G1-1/2 NPT1-1/2 |

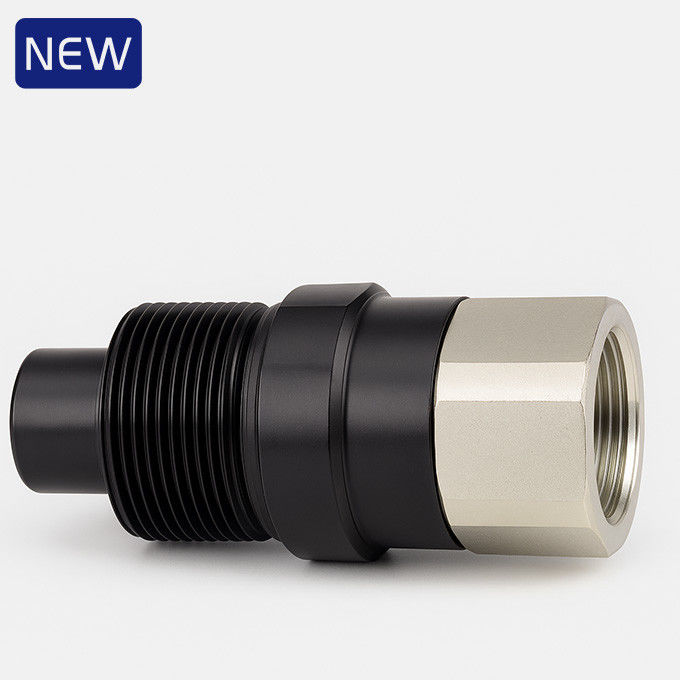

Мужчина (замыкатель)
|
Часть No 1 |
LS |
В |
d |
Е |
HEX2 |
А. |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36 六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46 六角 |
21 |
G1 НПТ1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65 六角 |
21 |
G1-1/2 NPT1-1/2 |
CB-SP-6FN-VEP, который в настоящее время публикуется как новый продукт, будет перераспределен в категорию Carterberg Thread-to-Connect Flat-Face Coupler после оценки запуска продукта и отзывов рынка.
